| Cuota De Producción: | 1 |
| Precio: | Customized |
| Embalaje Estándar: | madera contrachapada |
| Período De Entrega: | 30 DÍAS |
| Forma De Pago: | L/C, T/T, Western Union, MoneyGram |
| Capacidad De Suministro: | 1 juego por mes |

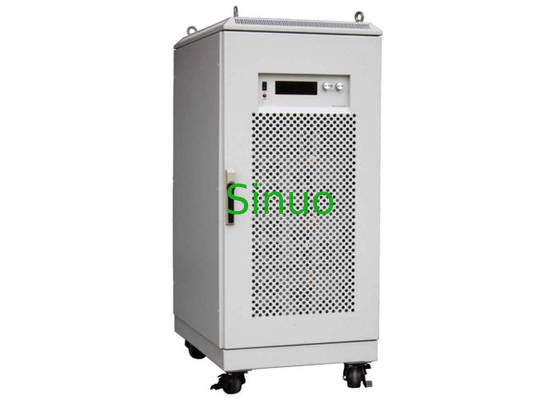

8 control del PLC del sistema de prueba de la subida de la temperatura de los conectores del vehículo del coche eléctrico de los canales 400A
Estándares y cláusulas:
IEC62196-1: 2014 “enchufes, zócalo-mercados, conectores del vehículo y carga entrada-conductora del vehículo de vehicle-Part1 eléctrico: Cláusula 24 de los requisitos generales”.
IEC60309-1: 2012 “enchufes, zócalo-mercados y acopladores para purposes-Part1 industrial: Cláusula 22 de los requisitos generales”.
Muestras y restricciones:
Interfaces de carga del vehículo eléctrico (enchufe, zócalo-mercados, conectores del vehículo), enchufes del propósito, zócalo-mercados y acopladores industriales.
Uso:
Para verificar los accesorios será construido tanto como la subida de la temperatura del uso normal no es excesiva.
Se utiliza para comprobar la subida de la temperatura de los enchufes, de los zócalo-mercados y de los conectores del vehículo después de pasar la corriente clasificada, las condiciones de la calefacción en la superficie de los accesorios eléctricos cuando la corriente de la carga está conectada, y si la subida de la temperatura de los terminales cumple los requisitos del estándar.
Principio de la prueba:
Proporciona una baja tensión a la muestra, y entonces la subida de la temperatura se recoge dentro de cierto periodo de tiempo, que se compara con los requisitos estándar.
Estructura:
El sistema de prueba de la subida de la temperatura consiste en un regulador de voltaje eléctrico, un transductor actual, un regulador programable del PLC, un sensor actual, una pantalla táctil humanizada y un chasis movible. Puede hacer salir estable la corriente de la prueba, y elimina la influencia a la corriente de la prueba causada por la fluctuación del voltaje de fuente de alimentación, el alambre de conexión o la barra de cobre, y el valor de la resistencia de la muestra, y mejora la exactitud del resultado de la prueba. La fuente de alimentación tiene funciones de la eficacia de pequeñas pérdidas, alta, de la operación fácil, del control total y de la detección. La pantalla táctil puede exhibir el valor actual y los valores de la temperatura de los puntos de cada medida de la temperatura en tiempo real. El valor de la temperatura se puede registrar cada 2 segundos y el informe puede ser generado, que se puede almacenar en memoria USB y copiar a un ordenador para ver e imprimir.
Ambiente del uso:
Fuente de alimentación: El AC220V±10%, 50/60Hz, 3KW, o requisitos locales de la fuente del alimentación del cliente del partido
Temperatura de trabajo 0-40°C, humedad 30%-90%
Dimensiones: sobre W1000*D1000*H1300mm
Peso: sobre 250kg
Parámetros técnicos:
| Punto de la medida de la temperatura | 8 canales (1 punto incluyendo para medir temperatura ambiente) |
| Método de la operación | Interfaz humanizado color del tacto |
| Corriente ajustable del constante de la salida | CA 0.50~50.00~400.0A (el nivel 1, puede ser fijado) |
| Modo de funcionamiento | Continuo/encendido-apagado |
| Voltaje de salida de la prueba de carga | Debajo de la CA 5V |
| Resolución actual | 0.1A |
| Exactitud del amperímetro | bytes ±1%±3 |
| Exactitud del voltímetro | bytes ±1%±3 |
| Tiempo continuo de la prueba del modo | 0.01~99.99 horas |
| Tiempo encendido-apagado de la prueba del modo | 0.01~99.99 horas |
| Ciclos encendido-apagado de la prueba del modo | 1~99999 ciclos, cierre automático cuando los ciclos de la prueba alcanzan al valor de precolocación |
| Gama de la medida de la temperatura | 0~400°C, exactitud 0,3% que lee + 1°C; resolución: 0.1°C |
| Temperatura de adquisición de datos | Configure el interfaz de comunicaciones RS232 y el interfaz del registro de datos |
| Velocidad de exploración de la temperatura | 1 a 255 segundos todos los canales |
| Registro de datos de la temperatura | Es almacenado por el ordenador o el disco de U, y el software de la prueba del ordenador se puede configurar para fijar la temperatura ambiente y los canales. Al recoger datos, puede reducir automáticamente la temperatura ambiente. |
| Termopar | El T-tipo termopar del filamento de 30AWG, longitud de Omega del americano 2 metros, un total de 8 pedazos, la punta de prueba de la temperatura puede hacer la prueba viva, él no será dañado. |
| Interfaz | Con el interfaz de comunicaciones RS232 o configure el USB al puerto de comunicación RS232 |
|
|
