Prueba de la emisión de la radiación de la EMI RFP del poder del disturbio del RF del equipo de prueba de CISPR11 EMC

Sistemas de pruebas del EMC de la emisión de la radiación de la EMI RFP del poder del disturbio de CISPR11 RF

Estándares y cláusulas:

CISPR11/GB4824: Equipo industrial, científico y médico de la radiofrecuencia (del ISMO) y equipo similar – características del disturbio de la radiofrecuencia – límites y métodos de medida
CISPR13/GB13837: Receptores y equipo asociado – características de radio de la difusión del sonido y de la televisión del disturbio – límites y métodos de medida
CISPR14-1/GB4343.1: Compatibilidad electromágnetica. Requisitos para los aparatos electrodomésticos, las herramientas eléctricas y los aparatos similares - parte 1: Emisión

Muestras y restricciones:

Equipo industrial, científico y médico de la radiofrecuencia (del ISMO); receptores de la difusión del sonido y de la televisión y equipo asociado; aparatos electrodomésticos, herramientas eléctricas; etc.

Uso:

La medida de la abrazadera de la absorción (ACMM) es una alternativa al método de medida de la emisión de la radiación para los pequeños objetos de prueba, tales como aparatos electrodomésticos y herramientas eléctricas, donde solamente una ventaja del poder está conectada. ACMM con la abrazadera absorbente para determinar el poder del disturbio. Las ventajas de las medidas irradiadas de la emisión de ACMM son la reducción del tiempo de la prueba y ahorro en costes.

Principio de la prueba:

El principio es ése para un pequeño EUT, la radiación emitida por la corriente del común-modo en la ventaja es mucho más grande que la radiación exterior en la superficie del objeto de prueba. El cable eléctrico del EUT se puede considerar como antena de la radiación donde está aproximadamente igual el poder del disturbio al poder en el EUT medido proporcionado a la línea de la prueba (LUT) en la posición donde está la abrazadera en el máximo común de la corriente del modo. Para encontrar a la “momia maxi actual del común-modo,” los fórceps de la absorción necesitan poder moverse, así que una longitud del carril de la abrazadera del amortiguador de 6 metros se requiere en el sistema de prueba.

Estructura:

Equipo de prueba principal: receptor, abrazadera de la absorción del poder, desemparejando la abrazadera, diapositiva, software de la prueba del EMC
Ambiente de prueba: sitio protegido (longitud mayor los de 8m)

Ambiente del uso:

Fuente de alimentación: 380V ± el 10%, 50/60Hz
Temperatura ambiente: °C 5 ~ el °C +40, allí no debe ser ninguna alta concentración de polvo, de objetos corrosivos del gas, inflamables y explosivos

Parámetros técnicos:

Equipo de prueba principal	receptor, abrazadera de la absorción del poder, desemparejando la abrazadera, la diapositiva, software de la prueba del EMC, etc.
Ambiente de prueba	Sitio protegido (longitud mayor los de 8m)
Gama de frecuencia	La gama de frecuencia especificada por los estándares generales es 30MHz - 300MHz, y la gama de frecuencia requerida para el audio y el equipo de vídeo es 30MHz-1GHz.

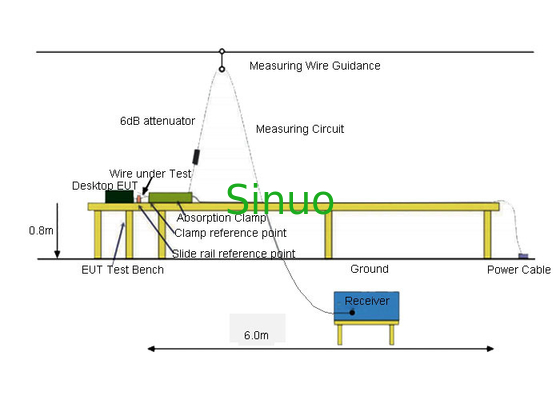

Diagrama esquemático
