Cámara de la prueba ambiental de los fans de techo del laboratorio del rendimiento energético del IEC 60879-2019

Laboratorio de prueba del rendimiento energético de la cámara de la prueba ambiental de los fans de techo del IEC 60879-2019

Descripción:

Este laboratorio de prueba puede realizar la prueba de funcionamiento de las fans de acuerdo con los métodos especificados en IEC 60879-2019 y GB/T 13380-2007. El sistema de prueba puede medir exactamente la parametrización para la optimización del tratamiento tal como la velocidad del viento, volumen de aire, velocidad de la fan, consumo de energía de la fan, valor del rendimiento energético de la fan de las fans de techo y de las fans de techo decorativas, y puede realizar el muestreo y el análisis de los productos de la fan, de la inspección de la calidad del producto, y de los requisitos de la investigación y desarrollo.

Es una sola cámara completa de la diferencia de la entalpía. El laboratorio contiene un sistema de aparatos de medición del volumen de aire. La cámara de la prueba utiliza el tablero rígido grueso del poliuretano de 100m m y las placas de acero del color grueso de 0.6m m en ambos lados para el aislamiento térmico, que tiene buen efecto del aislamiento térmico.

Este sitio de prueba contiene un sistema de aire acondicionado externo, que se utiliza para ajustar el ambiente de aire dentro del cuarto de prueba. El aire interior se refresca, se humedece, y se calienta para hacer que la temperatura y la humedad en el cuarto de prueba cumplen los requisitos de las condiciones de prueba.

Este laboratorio necesita ser equipado de una sala de operaciones para almacenar los ordenadores de oficina, los armarios de alimentación, los gabinetes de control, y las fuentes de alimentación variables de la frecuencia. Esta casa se puede construir por los tableros, que es construida por el comprador (generalmente al lado del laboratorio).

Este sistema de prueba es principalmente controlado por el ordenador. El operador está fuera del cuarto de prueba, y los personales no afectarán al campo del viento. La prueba del equipo se termina automáticamente, y se registran los datos de prueba, ahorrado, y el grado del rendimiento energético del informe y del flujo de aire se genera automáticamente. Este sistema tiene ventajas de la buena repetibilidad, eficacia alta, almacenamiento de datos conveniente y así sucesivamente.

Estándares:

Puede ser diseñado según los estándares siguientes:

IEC 60879-2019 “fans y reguladores de la comodidad para el hogar y los métodos similares del propósito para medir funcionamiento”

GB/T 12021.9-2008" valores permisibles mínimos de los grados del rendimiento energético y del rendimiento energético para las fans eléctricas de la CA”

GB/T 13380-2007 “fans eléctricas y reguladores del A.C.”

Tipos de UUT:

fan *Ceiling: 900~1800m m

Contenido de la prueba:

* velocidad del viento
* volumen del viento
* velocidad giratoria
* ratio de la velocidad
* energía de entrada
* valor del rendimiento energético

Indicadores del instrumento de la medida del laboratorio:

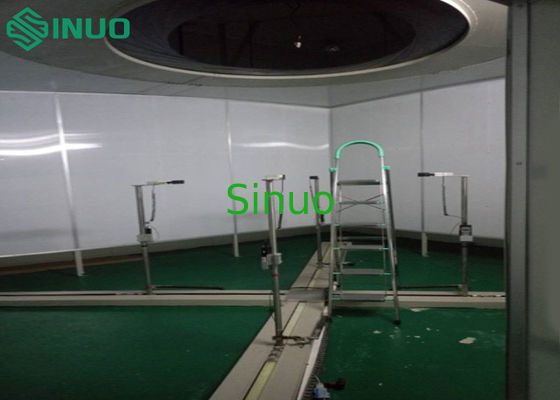

Estructura del sitio del laboratorio:

Aparato de medición experimental:

Parámetros técnicos principales:

1. Gama de elevación de etapa de la muestra: 900-1800m m.
2. distancia entre el anemómetro y la muestra: 1500m m.
3. La diapositiva del anemómetro se mueve a lo largo de cuatro líneas diagonales: 40-1000m m (ajuste automático).
4. instrumento de medida de la velocidad del viento: Marca: Austria E + E, exhibe la coma: los 0.01m/s, exactitud del instrumento: ± los 0.2m/s
5. diámetro del impeledor: 100 milímetros
6. gama de medición: 0,40 ~ los 30.00m/s
7. exactitud de la medida: ± el 1% de la lectura el + 1% de gama
8. sensibilidad de la velocidad del viento: mejore que los 0.15m/s
9. punta de prueba de la temperatura: gama 0 ~ + ℃ 50; ℃ del ± 0,5 de la exactitud
10. conducción de modo: motor servo + eje de guía nacionales.
11 método de control: control informático.
12. Recoja los datos: accione el valor del valor y de la velocidad del viento.
13. La informática: Cálculo automático de la velocidad del viento, del volumen de aire, del valor del rendimiento energético, y del grado medios del rendimiento energético.
14. Almacenamiento de datos y función de la referencia.

Principio y método de la prueba del fan de techo:

1. Primero, instale la fan de techo a través de la columna de elevación de la fan de techo, y arregle el dispositivo del anemómetro debajo 1500m m del avión de la aspa del ventilador.

2. Ajuste la temperatura en la cámara de la prueba para cumplir las condiciones de prueba (20 el ° C), y comienza la prueba después de funcionar con la fan para 1h.

3. Antes de probar, es también necesario cerrar las entadas de aire y los mercados, las puertas y las ventanas, y los personales relevantes para salir del laboratorio para asegurarse de que el laboratorio no es afectado por la circulación de aire externa. Entonces el operador funciona con el anemómetro para comenzar a recoger parámetros del anemómetro. El dispositivo del anemómetro es girado por el ° 90 por minuto para recoger y para registrar los datos (velocidad del viento, velocidad, etc.) bajo acción del bastidor giratorio de la impulsión. (Los datos de la velocidad del viento ≥9m/minuto probado en todos los anemómetros son datos válidos).

El laboratorio se equipa de una fuente de alimentación regulada, que puede reducir el impacto de las fluctuaciones de tuberías en medidas de la prueba. La corriente del voltaje del poder de la fan es medida por 0,5 metros de poder del nivel.
