IEC 61009-1 Máquina de ensayo de impacto mecánico de 500 mm para interruptores de circuito

IEC 61009-1 Máquina de ensayo de impacto mecánico de 500 mm para interruptores de circuito

Cuota De Producción: 1
Precio: Customized
Embalaje Estándar: madera contrachapada
Período De Entrega: 30 días
Forma De Pago: L/C, T/T, Western Union, MoneyGram
Capacidad De Suministro: Sistema 10 por mes
Información detallada
Lugar de origen
China
Nombre de la marca
Sinuo
Certificación
Calibration Certificate (Cost Additional)
Número de modelo
No incluye:
Normas aplicadas:
Se aplican los siguientes requisitos:
Impacto total:
150±1g (200g)
Masa del soporte de montaje:
10 ± 1 kg
Tamaño del soporte de montaje:
175*175*8 mm
Gama de la muestra:
Tipo de panel/carril/campo de montaje
Cabeza de impacto:
R10 Poliamida, Dureza HR100
Resaltar:

Sistema de prueba del IEC 61000-4-6 BCI

,

Sistema de prueba del EMC BCI

,

equipo de prueba de 400MHz EMC

Descripción del producto



IEC 61009-1 Máquina de ensayo de impacto mecánico de 500 mm para interruptores de circuito





Configuración del sistema:



El equipo de ensayo cumple los requisitos normalizados de la norma IEC 61009-1:2012, IEC60898-1:2015, punto 9.13, etc.

Se utiliza para enchufes de interruptores, cajas de instalación montadas en la superficie, contactores, interruptores de aire de CA de caja moldeada, etc.para verificar la resistencia al impacto de las piezas expuestas que puedan ser sometidas a un impacto mecánico durante el uso normal.

Principio de ensayo: de acuerdo con el ensayo Eha: el péndulo, el elemento de impacto se libera libremente a cierta altura a través de un péndulo de 1 metro,golpea la muestra en el punto más bajo en la dirección vertical, y mediante la transformación de la energía potencial gravitacional en energía cinética, se logra el propósito de los ensayos de impacto en la muestra.



Características: Este equipo, también conocido como dispositivo de ensayo de impacto de péndulo de baja energía, adopta una estructura de pie en el suelo y no necesita ser instalado.El soporte de montaje de la muestra se puede ajustar hacia arriba y hacia abajo, izquierda, derecha, delantera y trasera. Al mismo tiempo, puede ajustarse alrededor del eje perpendicular a la placa de montaje y la placa de montaje puede girar alrededor del eje vertical,un total de wuzhou2 ajustable. La varilla oscilante puede ajustar el ángulo de liberación a través del pivote, para lograr el impacto en diferentes posiciones de la parte delantera y lateral de la muestra,que cubre los requisitos de ensayo de impacto de la mayoría de los productos similares.





Parámetros técnicos:



Modelo No incluye:
Rango de muestras aplicable Dispositivo de montaje de paneles, de montaje de rieles, empotrado, de montaje de paneles
Cabeza del elemento de impacto R10 poliamida, dureza HR100
Masa del elemento de impacto (masa equivalente) 150 ± 1 g ((200 g)
Calidad del soporte de montaje 10 ± 1 kg
Los demás dispositivos de montaje Puede girar ± 90 ° alrededor de la placa de montaje, la placa de montaje puede girar ± 90 ° alrededor del eje vertical, X, Y, Z tres ejes se pueden ajustar
Regulación de la posición El soporte X-100?? 100mm, Y-100?? 100mm, Z-100?? 100mm ajustable por carrera
Pantalón de balanceo Un péndulo de acero con una longitud de 1000±1 mm, una masa de 100±1 g, un diámetro exterior de material de 9 mm y un espesor de pared de 0,5 mm
Alturas de impacto 0-500 mm, pantalla de escala (conversión del ángulo correspondiente)
Placa de montaje del interruptor Los demás productos de la partida 85
Accesorios para muestras

Dispositivo de montaje del interruptor no cerrado

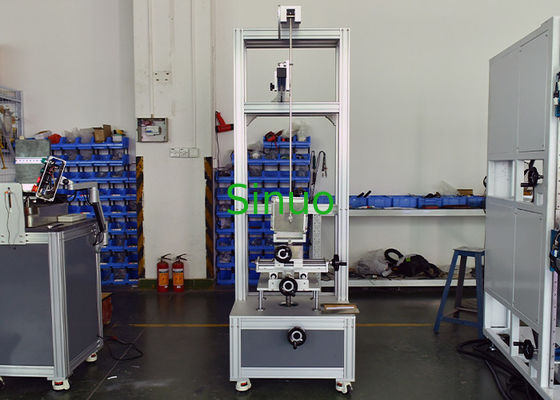

IEC 61009-1 Máquina de ensayo de impacto mecánico de 500 mm para interruptores de circuito 0

Las demás partes de los aparatos de ensayo

IEC 61009-1 Máquina de ensayo de impacto mecánico de 500 mm para interruptores de circuito 1

Dimensión Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero.
Peso Alrededor de 140 kg.


Altura de la caída:

Energía /J 0.14 0.2 (0,3) 0.35 (0,4) 0.5 0.7 1 2 5 10 20 50
Masa equivalente en kg 0.25 (0,2) 0.25 (0,2) 0.25 (0,2) (0,2) 0.25 0.25 0.25 0.5 1.7 5 5 10
Altura de la caída ± 1% mm 56 (100) 80 (150) 140 El número de personas afectadas (250) 200 280 400 400 300 200 400 500
Nota 1, véase la nota 3.2.2Nota 2: la unidad de energía de esta parte del joule (J) se deriva de la aceleración gravitatoria estándar (g), el valor total de g alrededor: 10 m / s2.



Muestra de detalles:



IEC 61009-1 Máquina de ensayo de impacto mecánico de 500 mm para interruptores de circuito 2
