| Cuota De Producción: | 1 |
| Precio: | Customized |
| Embalaje Estándar: | madera contrachapada |
| Período De Entrega: | 1 mes |
| Forma De Pago: | T/T |
| Capacidad De Suministro: | 10 SISTEMAS POR MES |

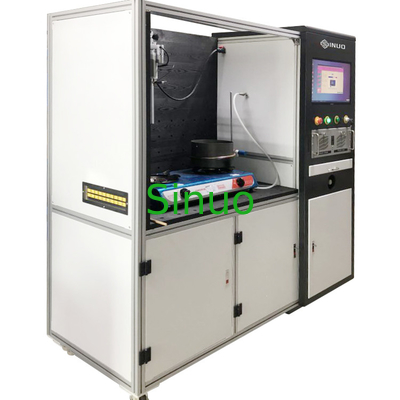

Capillas de la gama IEC60335-2-21 que calientan el equipo de prueba de funcionamiento
Estándares para las capillas de la gama que calientan el equipo de prueba de funcionamiento:
Este sistema de prueba de calefacción de la estufa se diseña y se fabrica según los requisitos del capítulo 11 y del cuadro 101 en estándares del IEC 60335-2-21.
Estructura para las capillas de la gama que calientan el equipo de prueba de funcionamiento:
La esquina de la prueba simula el ambiente de la subida de la temperatura, y es compatible con la prueba de la capilla de la gama y la prueba de la estufa de gas.
Parámetros técnicos para las capillas de la gama que calientan el equipo de prueba de funcionamiento:
| Poder de trabajo | 220V, 50Hz, poder del equipo está sobre 10500W |
| Poder de calefacción eléctrico | Hay 6 hornillas, cuyo la energía de entrada de los 3 posteriores es 2KW, y la energía de entrada de los 3 delanteros es 1.5KW (hornilla alemana del EGO, con pequeño error del poder y vida de servicio larga). |
| Tamaño del panel | El panel izquierdo es cerca de 800*1200m m, puntos de la medida de la temperatura del paño 9*6=54, el panel trasero es cerca de 1200*1200m m, puntos de la medida de la temperatura del paño 9*9=81, y la disposición del punto es cuadrado de 100*100m m. |
| Hoja de cobre amarillo para la medida de la temperatura | Diámetro 15m m, grueso 1m m. |
| Alambre del termopar | El diámetro es menos de 0.3m m, y el K-tipo alambre original del termopar de OMEGA está conectado uniformemente con el bloque de terminales. |
| Dimensiones | Sobre 1200*800*2000 (length*width*height milímetros) |
| Accesorios | Equipado de 6 envases del mismo tamaño o cerca del tamaño de la estufa, y equipado además de 20 4 alambres metro-largos del termopar. |
| Carga de calor medida /kW | Tamaño del pote /mm | agua de calefacción /kg | |||||||
|
Diámetro interno del pote φA |
Grueso inferior C | Grueso de pared del pote D | profundidad H del pote | radio de la esquina E |
Área inferior /cm2 |
calidad /g del pote | Calidad /g de la tapa | ||
| <1.72 | 200 | 2 | 1,5 | 130 | 2,5 | 314 | 540 | 125 | 3 |
| 2,08 | 220 | 140 | 3 | 380 | 680 | 149 | 4 | ||
| 2,48 | 240 | 150 | 3,5 | 452 | 800 | 177 | 5 | ||
| 2,91 | 260 | 2,5 | 1,8 | 160 | 531 | 965 | 208 | 6 | |
| 3,36 | 280 | 170 | 615 | 1130 | 290 | 8 | |||
| 3,86 | 300 | 180 | 707 | 1350 | 323 | 10 | |||
| 4,40 | 320 | 190 | 804 | 1520 | 360 | 12 | |||
| 4,95~ | 340 | 200 | 4 | 907 | 1800 | 402 | 14 | ||
| Tolerancia | el ±1% | ±0.1 | ±0.1 | el ±1% | 0~0.5 | el ±5% | el ±5% | ||
