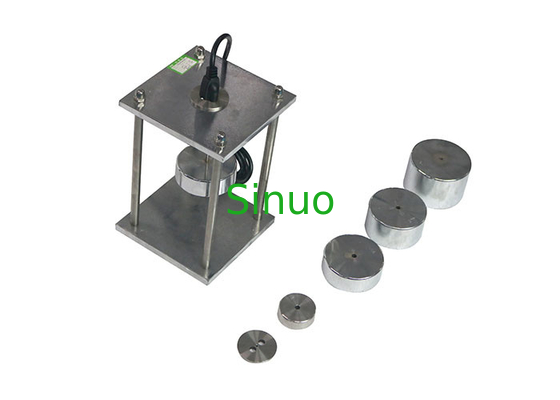

Fijación del Pin del enchufe del cuerpo que verifica el cuadro 30 IEC60884 cláusula 24,10 del aparato de la prueba

Fig. 30 aparato del IEC 60884-1 para verificar la fijación de pernos en el cuerpo del enchufe

Información de producto:

La fijación del perno del enchufe que verifica el aparato de la prueba cumple los requisitos de IEC 60884-1 2013 cláusulas 24,10 y el cuadro 30.

Parámetros técnicos:

Métodos de prueba:

2. El enchufe se coloca en la placa de acero de una manera tal que los centros de los círculos que circunscriben los pernos coincidan con los centros de los agujeros. Entonces inserte el enchufe de la prueba en el zócalo en dirección del eje longitudinal del perno. Después de ese, el enchufe se coloca en el gabinete de la calefacción con la temperatura (°C de 70 ± 2), 1 h después de, una fuerza del tirón se aplica dentro de un gabinete de la calefacción

3. Elija el accesorio de fijación con abrazadera según la forma del enchufe, y hágalo está conectado firmemente con el enchufe (asegúrese que no suelte cuando ejerza una fuerza del tirón)

4. Elija el peso de la fuerza del tirón según la fuerza máxima del retiro según lo dado en el cuadro 16 (puede ser alcanzado por la superposición), el peso se engancha en el anillo de la abrazadera, dirigen con cuidado, y no producen la tensión explosiva.

5. La fuerza es aplicada en cada perno del enchufe para 1 minuto, después de la prueba, el enchufe se permite refrescarse abajo a la temperatura ambiente y será verificado que no debe la dislocación de ningún perno del enchufe en el cuerpo del enchufe exceso 1 milímetro.
