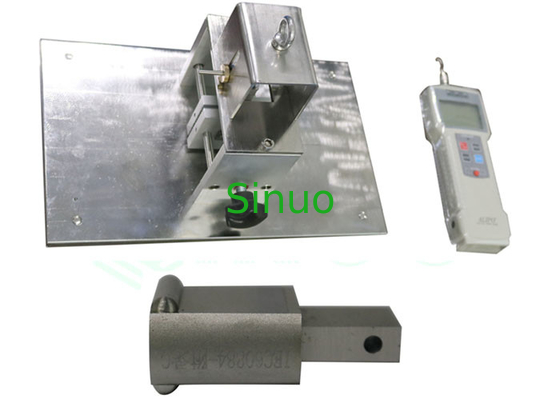

Enchufe del anexo C del IEC 60884-1 que agarra el aparato de la prueba con el enchufe de la referencia

Enchufe del anexo C del IEC 60884-1 que agarra el aparato de la prueba

Información de producto:

Este dispositivo se utiliza para verificar el enchufe que afianza la prueba con abrazadera. Se ajusta a la alternativa del anexo C del IEC 60884-1 que agarra la figura C.2 de las pruebas, el enchufe de la referencia según C.1 también incluyó.

Parámetros técnicos:

1. Un enchufe de la referencia requerido: el enchufe de la referencia se debe hacer según la figura aspereza del anexo C del IEC 60884-1 de C.1.Surface 0,5 μm ~ los 0.8μm.

2. Accesorio de la muestra: 1 sistema
3. ayuda de la prueba: 1set;

4. Dinamómetro de Digitaces: 1 fijado, 0~200N, nivel de la exactitud 0,5, tiene un método de la conexión confiable que se conectará con el enchufe de la referencia y el enchufe de la prueba.

Pasos de la operación:

1. Prepare el enchufe de la prueba, afiance el enchufe de la prueba con abrazadera con el accesorio de la muestra, la superficie del enchufe es rasante con el fondo de la placa, los pernos del enchufe de la prueba pasan a través del agujero de la placa, la barra pasa a través de todos los agujeros de los pernos del enchufe, después engancha el dinamómetro digital en el anillo superior, tirar del dinamómetro y registrar el valor de la fuerza tres veces.

2. Afiance el enchufe de la referencia con abrazadera con el accesorio de la muestra, la superficie del enchufe de la referencia es rasante con el fondo de la placa, después la barra pasa a través del agujero del enchufe de la referencia, engancha el dinamómetro digital en el anillo superior, tira del dinamómetro y registrar el valor de la fuerza tres veces.

3. Compare los valores de la fuerza del paso 1 con los valores de la fuerza del paso 2 según el anexo C. del IEC 60884-1.
