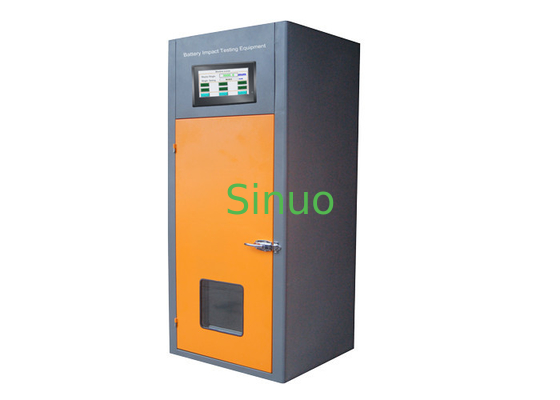

IEC 60086-4 Equipo de ensayo de baterías Prueba de impacto de abuso mecánico de células cilíndricas

IEC 60086-4 Equipo de ensayo de baterías Prueba de impacto de abuso mecánico de células cilíndricas

Resumen general:

Los equipos de ensayo de impacto de baterías se utilizan para probar el rendimiento de seguridad de las baterías desde diferentes alturas a través de diferentes masas y diferentes áreas de impacto.Las baterías están cualificadas si no hay llama ni explosión después del ensayo de impacto..

Conforme a las normas:

Se cumplen los requisitos de la norma IEC 60086-4:2014 artículo 6.5.2 Figura 3, UL1642:2012 Artículo 14 Figura 14.1, UL 2054, UN38.3, GB/T 18287-2013, GB 31241-2014, GB-31241-2014, QB/T2502 y otras normas.

Parámetros técnicos:


Masa de impacto	9.1 kg
Altura de impacto	0 ~ 880 mm (La masa se puede elevar a una altura y liberar para asegurar que la masa caiga libre sin inclinarse y oscilar)
Método de control	Control de pantalla táctil PLC + control remoto
Diámetro de la barra de cruce	15.8 mm (Plaza en posición central en dirección transversal y la barra pesada y la barra de acero son paralelas al fondo de la batería)
Sala de pruebas	El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 será el valor de las emisiones de CO2 de los vehículos de las categorías M2 y N3.
Material interno	SUS 304# de acero inoxidable ((espesor 1,0 mm de compensación y espesor de la cámara externa 80 mm)
Material externo	Placas laminadas en frío (de espesor 1,0 mm)
Aire de ventilación	150 mm, en la parte superior posterior de la cámara
Puerta de la cámara	Puerta única, ventana de visualización, cerradura de puerta laminada en frío
Tamaño de la ventana de visualización	390 x 360 mm (20 mm) Película a prueba de explosión de vidrio de doble capa
Método de elevación	Motorizados
Superficie de impacto superior/inferior	Placas de acero
Tamaño de la cámara	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Fuente de energía	AC 220V, 60 Hz
El poder	2.0KW
Peso bruto	Alrededor de 250 kg.
Monitoreo de pantalla táctil




Procedimiento de ensayo:

El ensayo de impacto es aplicable a las células cilíndricas con un diámetro superior a 20 mm.

La celda de ensayo o la celda componente se coloca sobre una superficie plana y lisa, una barra de acero inoxidable (tipo 316 o equivalente) de 15,8 mm ± 0.1 mm de diámetro y al menos 60 mm de longitud o la dimensión más larga de la celda, la que sea mayor, se coloca a través del centro de la muestra de ensayo.1 kg se deja caer desde una altura de 61 cm ± 2.5 cm sobre la intersección de la barra y la muestra de ensayo de manera controlada, con una resistencia mínima al peso que cae.El carril vertical o el perno utilizado para guiar el peso en caída deberá estar en ángulo de 90 grados con respecto a la superficie horizontal de apoyo..

El eje longitudinal de la muestra de ensayo en el momento del impacto será paralelo al plano y perpendicular al eje largo de la barra de acero inoxidable a través del centro de la muestra de ensayo (véase la figura 3)..
