IEC 60598-1 Prueba de seguimiento de fugas Prueba del índice de seguimiento del equipo CT1 PT1

IEC 60598-1 Prueba de seguimiento de fugas Prueba del índice de seguimiento del equipo CT1 PT1

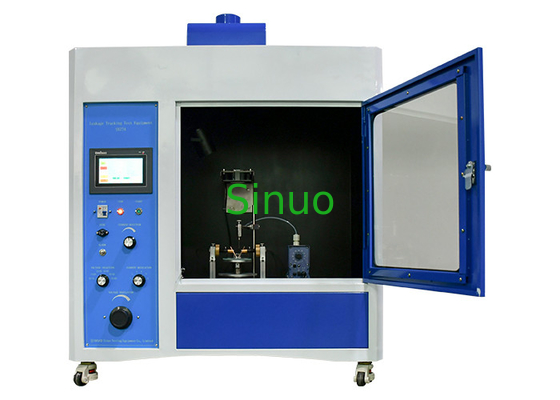

Información sobre el producto:

El probador está diseñado y fabricado de conformidad con los requisitos normalizados de la norma IEC60112, así como con los requisitos de la norma IEC60335-1, punto 29.2, y del anexo N, punto 13 de la norma IEC 60065:2014.4El principio de funcionamiento del ensayo de seguimiento de fugas (ensayo del índice de seguimiento) es que el líquido conductor (0.1%NH 4 CL) del volumen requerido en la altura requerida (35 mm) y el tiempo requerido (30 s) disminuye con el voltaje entre los electrodos de platino (2 mm × 5 mm) en la superficie del material aislante sólidoAsí, los usuarios evalúan el rendimiento de la resistencia a la tracción de la superficie del material aislante sólido bajo la influencia combinada del campo eléctrico y el medio húmedo o contaminado.este dispositivo se utiliza para medir el índice de seguimiento de comparación (CT1) y el índice de resistencia eléctrica (PT1).

Se suministra un bloque de calibración con el instrumento para garantizar que los electrodos tengan la distancia adecuada entre sí.La altura de la mesa es fácilmente ajustable para garantizar el ángulo adecuado de los electrodos y la altura de las gotasEl resto del ensayo se controla desde el exterior de la cámara de ensayo con la puerta cerrada.El operador deberá observar el ensayo para comprobar si una llama se enciende.El instrumento emite una alarma si hay un fallo de localización de al menos dos segundos.

El probador de seguimiento de fugas adopta el sistema de control PLC y la pantalla táctil de 7 ̊ de color, es adecuado para el departamento de investigación, producción y calidad de equipos de iluminación, aparatos de bajo voltaje,electrodomésticos, máquina herramienta electrodoméstico, máquina eléctrica, herramienta eléctrica, instrumento electrónico, instrumento electrotecnológico, equipo de tecnología de la información.También es adecuado para la industria de materiales aislantes, plásticos de ingeniería, conectores y accesorios eléctricos.

Características:

Los equipos de ensayo de seguimiento de fugas se utilizan para identificar y localizar fallos de aislamiento eléctrico o electrónico que puedan conducir a fugas o seguimiento eléctrico.Estos dispositivos están diseñados específicamente para detectar y diagnosticar problemas de aislamiento en sistemas eléctricosAquí hay una descripción general de los equipos de prueba de detección de fugas y sus características clave:

Fuente de alto voltaje: el equipo de ensayo de seguimiento de fugas incorpora normalmente una fuente de alto voltaje que aplica un voltaje controlado al objeto de ensayo.El nivel de tensión puede variar en función de la aplicación específica y de los requisitos de ensayo.El alto voltaje se utiliza para tensar el aislamiento y simular las condiciones de funcionamiento.
Medición de la corriente de fuga: estos dispositivos de ensayo están equipados con capacidades de medición de la corriente de fuga.Monitorean el flujo de corriente a través del aislamiento y detectar cualquier fuga anormal o el seguimiento de las rutas de corrienteLas mediciones de corriente de fuga ayudan a identificar el deterioro del aislamiento, la entrada de humedad o contaminación u otros problemas relacionados con el aislamiento.
Detección de averías de voltaje: el equipo de ensayo de seguimiento de fugas también incluye mecanismos de detección de averías de voltaje.Estos mecanismos detectan caídas de voltaje repentinas o averías que ocurren cuando el aislamiento falla o se rompe bajo tensión de alto voltajeLa detección de averías de voltaje ayuda a identificar puntos débiles en el aislamiento y a identificar las zonas que requieren una mayor investigación.
Conexión del objeto de ensayo: el equipo de ensayo ofrece diferentes opciones de conexión para establecer una conexión segura y fiable con el objeto de ensayo.o conectores especializados en función de la naturaleza del objeto de ensayo y de la configuración de ensayo.
Display y análisis de datos: los equipos de prueba de seguimiento de fugas a menudo cuentan con una pantalla de visualización para mostrar mediciones en tiempo real de la corriente de fugas, el voltaje y otros parámetros relevantes.Algunos dispositivos también pueden ofrecer capacidades de registro de datos para registrar y analizar los resultados de las pruebas para una mayor investigación o documentación..
Características de seguridad: La seguridad es un aspecto crítico de las pruebas de seguimiento de fugas debido a los altos voltajes involucrados.estos dispositivos están diseñados con elementos de seguridad tales como aislamiento incorporado y conexión a tierra para proteger al operador de los peligros eléctricos.También pueden incorporar bloqueos de seguridad e indicadores para garantizar procedimientos de ensayo seguros.
Los equipos de ensayo de seguimiento de fugas se utilizan comúnmente en industrias como la fabricación eléctrica, la distribución de energía, la electrónica y las telecomunicaciones para evaluar la calidad del aislamiento,Identificar los puntos de fallas potenciales, y garantizar la fiabilidad y seguridad de los sistemas eléctricos.

Parámetros técnicos:
