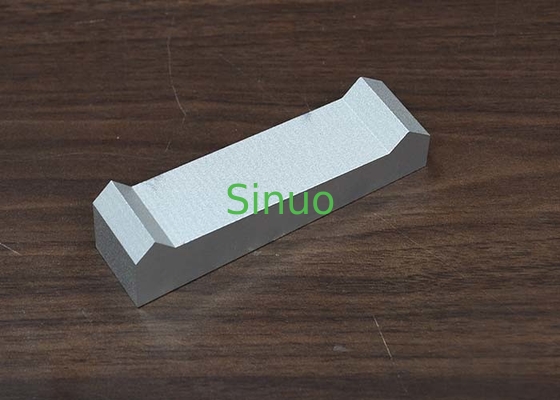

IEC 60335-2-3 Figura 102 Equipo de ensayo manual simulado de acero inoxidable


Método de ensayo:

22.13 Reemplazo:
Los aparatos deberán estar construidos de modo que, cuando las asas estén sujetas en uso normal, contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
El cumplimiento se comprueba mediante inspección, medición y, si es necesario, determinación del aumento de temperatura de la siguiente manera.
Las partes adyacentes al mango que podrían tocarse involuntariamente son aquellas partes situadas a menos de 13 mm de la parte inferior de la mano.
Figura 102 en combinación con un indicador de detección como se muestra en la figura 103 aplicado como se muestra en la figura 104 o en la figura 105.La mano simulada se inserta en la abertura del mango como se muestra en la figura 104 o en la figura 105.. Si la forma de la parte inferior del mango impide el contacto de la mano simulada en ambos puntos A y B simultáneamente,la mano simulada se mueve según lo permita la abertura primero con un punto y luego con el otro punto en contacto con la parte inferior del mango.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
En situaciones en las que la mano simulada no pueda colocarse debajo del mango (por ejemplo, hierros de agarre de palma o hierros de viaje/compactos),las mediciones de temperatura se realizan en la superficie definida por la proyección vertical del mango o de la superficie de agarre sobre el cuerpo del hierro más 25 mm en todas las direcciones..

Advertencia:

1Por favor, no caiga y choque para evitar la deformación externa.

2Requisitos para las condiciones ambientales: temperatura 5 ~ 35 °C humedad 45 ~ 75%.
