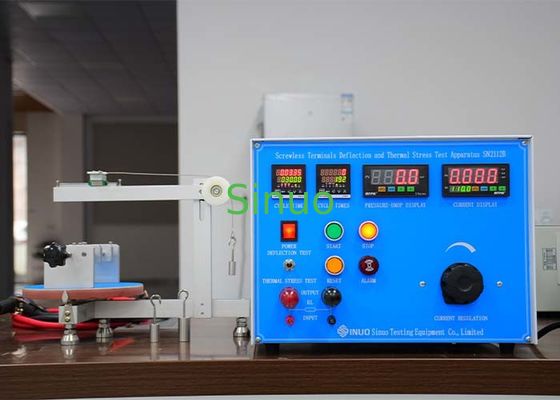

IEC 60884-1 Figura 14 Aparato de ensayo de desviación y tensión térmica de terminales sin tornillo
| Deflection angle: | 0-360° | Deflection direction: | 30° ± 3° |
| Deflection force: | 0.25N, 0.5N, 1.0N | Number of trials: | 192 ciclos |
| On/off time: | 30 minutos, puede ser preestablecido | Test current: | AC 1 ~ 99,9A ± 3% ± 1A |
| Voltage drop range: | 0~199.9±(3%±1mv) | Judgment criteria: | No superior a 22,5 mV |
| High Light: | Aparatos de ensayo de terminales sin tornillo para el esfuerzo térmico,aparatos de ensayo de desviación de terminales sin tornillo |
||
IEC 60884-1 Figura 14 Aparato de ensayo de desviación y tensión térmica de terminales sin tornillo
Información sobre el producto:
Este dispositivo cumple la cláusula 12 de la norma IEC 60884-1:2022.3.11 letras a) y b), punto 12.3.12 y en la figura 14, IEC 60669-1, punto 12.3.11, etc.
Se utiliza para comprobar si el conductor sólido rígido conectado a los terminales sin tornillo permanece sujetado, incluso cuando se ha desviado durante la instalación normal.Desviación del conductor y medición de la caída de voltaje, para comprobar la capacidad de sujeción del terminal sin tornillo y el funcionamiento de contacto.Y también se utiliza para verificar si los terminales sin hilos pueden soportar las tensiones eléctricas y térmicas que se producen durante el uso normal.
El dispositivo es fácil de operar, la corriente de carga es ajustable, el dispositivo de muestra se fabrica de acuerdo con los requisitos estándar.
Parámetros técnicos:
| Nombre de los parámetros | Datos de parámetros |
| Prueba de desviación | |
| Fuente de alimentación | Compare las condiciones de suministro de energía local del cliente |
| Ángulo de desviación | 0-360° |
| Dirección de desviación | En cualquiera de las 12 direcciones que difieren entre sí en 30°±3° |
| Fuerza de desviación | 0.25N, 0.5N, 1.0N |
| Dirección de la fuerza aplicada | Perpendicular al conductor no flexionado |
| Corriente de ensayo | No más de 100A |
| Prueba de resistencia térmica | |
| Número de ensayos (ciclos) | 192 ciclos, puede preestablecerse |
| Tiempo de encendido/apagado | En: 30 minutos, apagado: 30 minutos, puede ser preestablecido |
| Corriente de ensayo | Los componentes de los sistemas de transmisión de luz de alta intensidad y los componentes de los sistemas de transmisión de luz de baja intensidad, incluidos los componentes de los sistemas de transmisión de luz de alta intensidad y los componentes de los sistemas de transmisión de luz de baja intensidad. |
| Rango de medición de la caída de tensión | 0~199.9±(3%±1mv) |
| Criterios de evaluación | La caída de voltaje no deberá exceder de 22,5 mV |
