Equipo de ensayo completo de las mangueras portadoras de corriente IEC 60335-2-2 Cláusula 21.101

Equipo de ensayo completo de las mangueras portadoras de corriente IEC 60335-2-2 Cláusula 21.101

Información sobre el producto

Norma: IEC60335-2-2:2009 ¢ Aparatos eléctricos domésticos y similares-Seguridad-Parte2-2:Requisitos particulares para aspiradoras y aparatos de limpieza por succión de agua, IDT ¢ cláusula 21.101, 21.102, 21.103, 21.104.

Muestra y limitaciones: mangueras de aspiradoras, mangueras de aparatos de limpieza por succión de agua, mangueras de lavadoras

Finalidad del ensayo: Se utiliza para evaluar la resistencia mecánica de las mangueras de las aspiradoras en términos de resistencia a la extrusión, la abrasión, la flexión y la torsión.

Principio del ensayo

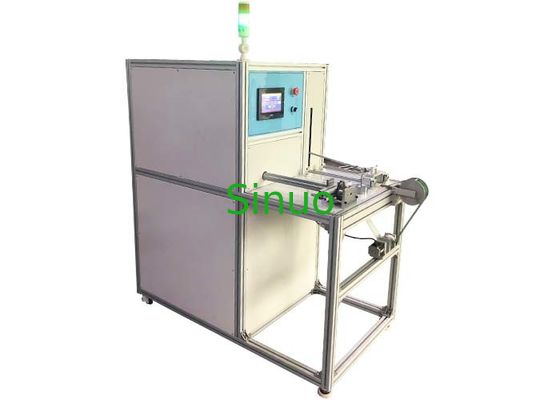

Este equipo es un equipo de prueba integral de cuatro en uno. Adopta control PLC, operación de pantalla táctil y controla el motor para conducir el brazo mecánico para realizar varias pruebas.

1Prueba de resistencia a la extrusión: se utiliza un motor controlado por el sistema para conducir el sensor para aplicar un valor de fuerza.Se presiona una placa de presión de 100*50 mm (redondeo en las esquinas R1mm) sobre la muestra a 350 mm del extremo de la manguera a una velocidad de 50±5 mm/min., alcanzando 1500N Después de liberar, volverá al origen automáticamente.

2Prueba de resistencia a la abrasión: el mecanismo de manivela gira a una velocidad de 30 r/min, y la muestra de manguera portadora de corriente se hace para recorrer 300 mm de ida y vuelta 100 veces a través de la varilla de conexión.Al mismo tiempo, la manguera está soportada por un rodante de rodillo liso, y una correa de tela esmeralda está unida al borde exterior del rodillo, moviéndose a una velocidad de 0,1 m/min. El abrasivo de la tela esmeralda es esmeralda,y el tamaño de partícula es Pl00 de acuerdo con la norma ISO 6344-2. Un peso de masa de 1 kg se cuelga del otro extremo de la manguera como guía para evitar que la manguera gire.la distancia máxima entre el peso y el centro del rodillo es de 600 mmUna vez finalizado el ensayo, el aislamiento básico no debe tener fugas y se realizará el ensayo de resistencia eléctrica de 16.3 entre los conductores conectados y la solución salina.

3Prueba de resistencia a la flexión: el sistema controla el motor para conducir el mecanismo excéntrico para levantar el brazo robótico (a 40±1°).y la máquina se detendrá automáticamente cuando se alcance el número de veces.

Durante el ensayo, el extremo de la manguera portadora de corriente destinada a ser conectada a la cabeza de limpieza de potencia se fija en el brazo pivote del dispositivo.La distancia entre el eje del brazo de pivote y el punto en que la manguera se extiende hacia el componente rígido es de 300 ± 50 mm.. se cuelga en el otro extremo de la manguera un peso de 5 kg (el peso puede deslizarse a lo largo del deslizador de peso), el brazo de pivote se eleva desde la horizontal a 40°±1°,y el ciclo se repite 2500 veces. Luego gire el extremo de la manguera a 900 y repita el ensayo anterior 2500 veces.

4Prueba de resistencia a la torsión: el sistema controla el motor para conducir el eje giratorio para girar y torcer la muestra.el extremo de la manguera portadora de corriente se fija en el accesorio giratorio del equipo (autosuspendido), y el otro extremo se fija en el dispositivo horizontal. Cada ciclo gira 5 veces hacia adelante y 5 veces hacia atrás a una velocidad de 10 r/min, y realiza 2000 ensayos de ciclo.realizar un ensayo de resistencia eléctrica en la muestra

Parámetros técnicos
