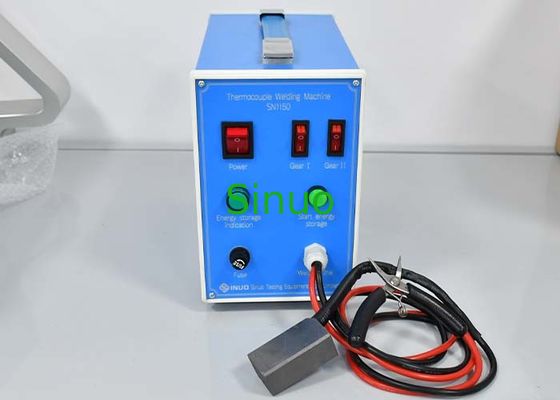

Máquina de soldadura de termopares con IEC 60335-1 para termopares de filamentos ≤F0,5 mm
| Sample Type: | filamento de ≤Ф0.5mm | Power Supply: | AC220V, 50 Hz |
| Control Method: | Control button | Test Station: | una estación |
| Humidity: | 30%-90% | Temperature: | 0 a 40 °C |
| Brand: | Sinuo | Warranty: | 1 año |
| High Light: | Máquina de soldadura de termopares,Máquina de soldadura de termopares de filamento,0Máquina de soldadura de termopares de filamento de.5 mm |
||
Máquina de soldadura de termopares con IEC 60335-1 para termopares de filamentos ≤F0,5 mm
Estándar:
Este dispositivo se requiere en la norma IEC 60335-1:2004 Aparatos eléctricos para el hogar y aparatos eléctricos similares Seguridad - Parte 1: Requisitos generales.
Aplicación:
Las máquinas de soldadura de termopares se utilizan para unir o soldar cables de termopares.Los termopares son sensores de temperatura que consisten en dos cables metálicos diferentes unidos en un extremo para formar una uniónCuando la unión está expuesta a un gradiente de temperatura, genera un voltaje proporcional a la diferencia de temperatura.
Para garantizar mediciones precisas de la temperatura, es importante contar con uniones fiables en los termopares.Las máquinas de soldadura de termopares proporcionan una manera de crear soldaduras fuertes y consistentes entre los cables de termopares.
Estas máquinas suelen utilizar una técnica de soldadura por resistencia, también conocida como termocompresión o micro-soldadura, para unir los cables.El proceso consiste en aplicar presión y corriente eléctrica al punto de unión, causando que los metales se calienten y se fusionen.
Las máquinas de soldadura de termopares están diseñadas para proporcionar un control preciso de los parámetros de soldadura, como la corriente, el voltaje y la duración.garantizar la exactitud y fiabilidad de los termopares resultantes.
Parámetros técnicos para las máquinas de soldadura de termopares:
| Muestra y limitaciones | Termópares de filamento y termóparos ligeramente más grandes que los de filamento |
| Aplicación del ensayo | Aplicable a la soldadura de termopares de filamento y de uniones ligeramente más grandes que el termopare de filamento (≤F0,5 mm) |
| Principio del ensayo | Utilice la bomba de refuerzo para aumentar la presión, monitorear y retroalimentar el valor de presión en tiempo real a través del sensor de presión conectado a la tubería y controlar la válvula eléctrica,Válvula de regulación de presión y otros componentes por el equipo de control, de modo que la presión del agua en la tubería y el tiempo de retención de la presión sean compatibles con los requisitos normalizados. |
| Estructura del equipo | Esta máquina es un aparato eléctrico de clase I. Cuando la utilice, preste atención a que la toma del cable de alimentación tenga un electrodo de conexión a tierra para proteger al personal de soldadura de un funcionamiento seguro.La parte de soldadura adopta una estructura de clase III, y la fuente de alimentación de seguridad de voltaje extra bajo puede tocar el electrodo de grafito y las pinzas de soldadura, lo que hace que el operador sea muy seguro.La unión del termopar soldado por esta máquina es esférica, libre de poros e inclusiones, superficie lisa y brillo metálico. |
| Medio ambiente de uso | Fuente de alimentación: AC220V±10%/50-60Hz, entorno de funcionamiento: temperatura de trabajo 0-40°C, humedad 30%-90% |
| Estación de ensayo | Estación única |
| Método de control eléctrico | Función de control con botón |
| Tipo de muestra | ≤F0,5 mm de termopareja de filamento |
Procedimientos de ensayo:
1. Coloque la máquina de soldadura en el lado izquierdo de la superficie de trabajo, separe las pinzas de soldadura y el electrodo de grafito en el escritorio, presione el cable de plomo del electrodo de grafito con un objeto pesado,hacer cualquier plano del electrodo de grafito plano o pegar el electrodo de grafito en el chasis con cinta de doble cara encima.
2Enchufe el enchufe (220V±10%, 50HZ, 200VA), encienda el interruptor trasero de alimentación, y puede ver la luz del indicador del interruptor de alimentación.
3. ajuste de I a II según sea necesario. Al soldar el alambre del termopar por debajo de Φ0,25 mm o si desea soldar un diámetro más pequeño de la unión, se recomienda utilizar I.A medida que el diámetro del termopar aumenta, puedo elegir I + II.
4Toque el interruptor de almacenamiento de energía, y el almacenamiento de energía se completa cuando el indicador de almacenamiento de energía se apaga.
5. Desmontar la envoltura de alambre del termoparejo a unos 20 mm con desmontadores de alambre, luego desmontar el alambre del núcleo metálico a unos 5 mm de largo con desmontadores de alambre, torcer los dos cables del núcleo,y sujetar la parte de metal a la " pistola de soldadura " especialmente tratada, la parte empalmada está expuesta entre 2 y 3 mm.
6. Agarre con los dedos el alambre del termoparejo y las pinzas de soldadura, de modo que el alambre central expuesto en las pinzas de soldadura toque el plano de grafito perpendicular al plano de grafito,y la soldadura se completa cuando se oye un sonido nítido de "pop"Presione de nuevo el botón de carga para prepararse para el siguiente ciclo.
7Verifique las juntas de soldadura. El diámetro de las juntas de soldadura debe ser lo más pequeño posible, generalmente el doble o ligeramente mayor que el diámetro del alambre del termoparejo.Las articulaciones son esféricas., sin poros e inclusiones, con una superficie lisa y un brillo metálico.
Advertencia: La soldadura está prohibida cuando el indicador de almacenamiento de energía está encendido.
