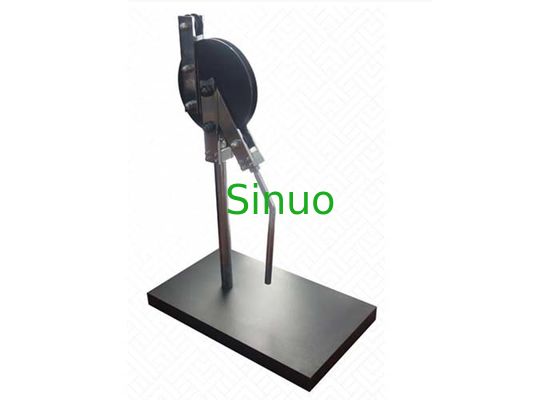

IEC 61386-21 Figura 101 Aparatos de flexión para conductos metálicos y compuestos
| Applied Standard: | Se aplican los siguientes requisitos: | Applied Clause: | Cláusula diez.4.101 |
| Sample conduit diameter: | 16/20/25 mm | Inner bending radius: | Se aplican las siguientes medidas: |
| Outer bending radius: | Se trata de un sistema de control de las emisiones de gases. | Groove radius: | 8.1/10.1/12.7 mm |
| High Light: | Aplicación de la norma IEC 61386-21 para el aparato de flexión,Aparatos para doblar conductos metálicos,Aparatos de flexión de conductos compuestos |
||
IEC 61386-21 Figura 101 Aparatos de flexión para conductos metálicos y compuestos
Información sobre el producto:
Aplicable a ensayos de resistencia al calor de varias carcasas semirrígidas y tuberías onduladas, para determinar el valor de resistencia al calor requerido de la tubería y, por lo tanto, determinar su resistencia al calor.Se ajusta a la norma GB20041.21-2008 "Requisitos especiales del sistema de conducción de gestión de cables para el sistema de conducción rígida", GB/T14823.2 "Requisitos especiales del conducto de instalación eléctrica-conducto plano de material aislante rígido".Y JG3050 "Conductos eléctricos aislantes y accesorios para edificios" y ZBG33008 "Caio y tubo de alambre corrugado de cloruro de polivinilo de plástico". IEC 61386-21 Cláusula 10.4.101 y Figura 101 y otros requisitos
Parámetros técnicos:
Cuadro de selección de las especificaciones del aparato:
| Punto de trabajo | Especificación | ||
| Diámetro del conducto de muestra (mm) | 16 | 20 | 25 |
| Radius de curvatura interior (mm) | 96 | 120 | 150 |
| Radius de flexión exterior (mm) | 113 | 141 | 178 |
| Radius de las ranuras (mm) | 8.1 | 10.1 | 12.7 |
| Peso (kg) | 26 | 32 | 41 |
| Dimensión (mm) | 300*500*710 | 300*500*770 | 300*500*840 |
