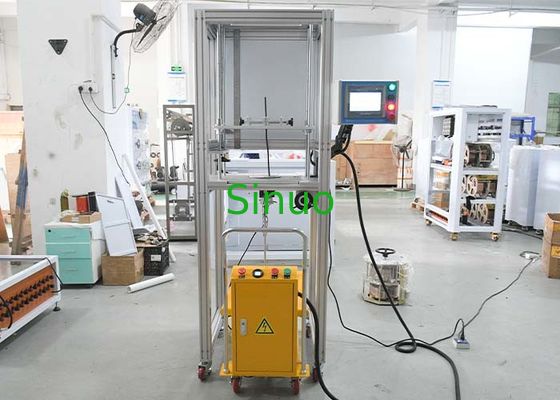

Teste de tensión terminal para conectores sin tornillo y roscados Dispositivo de conformidad UL486A-B

Teste de tensión terminal para conectores sin tornillo y roscados Dispositivo de conformidad UL486A-B

Información sobre el producto:

Este dispositivo de ensayo se ajusta a la cláusula 9 de la norma UL486A-B.3.2.1, apartado 9.3.2.3, apartado 9.3.2.4 y el cuadro 26 y la figura 6, IEC60947-1, etc.

Ejemplos y restricciones: terminales de tornillo, terminales sin hilos y conectores.

Objetivo del ensayo: examinar si los terminales de tornillo y los terminales sin hilos pueden soportar las tensiones mecánicas que se producen durante el uso normal.Se utiliza principalmente para juzgar si el diseño y la estructura del bloque terminal de sujeción del hilo cumplen con los requisitos de no dañar excesivamente el alambre al sujetar el alambre.

Principio de ensayo: utilizando la estructura de tornillo del carril guía. El número de ensayos se puede predefinir antes de su uso. Cuando se alcanza el valor establecido, la máquina se detendrá automáticamente y emitirá una señal de alarma.

Parámetros técnicos:

Sistema de control:
Equipado con control PLC e interfaz de pantalla táctil intuitiva para una fácil operación.
Los parámetros de ensayo, como la velocidad y los tiempos de ensayo, se pueden preestablecer.

Diseño mecánico:
Estación de ensayo única impulsada por un servosistema de precisión.
Disco giratorio de doble orificio con diámetro de rotación Ø76 mm.
Velocidad de rotación ajustable (515 rpm), con UL486A-B que requiere 9 rpm.
El número de ensayos (0999999) y la duración del ensayo (09999 min) se pueden configurar; parada automática y alarma al finalizar.

Sistema de fijación flexible:
Clampada de centro y bloqueo adecuada para bloques terminales de hasta 60 × 70 × 90 mm.
El diseño de cambio rápido permite el reemplazo rápido de los accesorios.
Placa de montaje adicional de 300 × 250 mm, intercambiable con la abrazadera principal.
Distanza de montaje ajustable hasta 120 mm desde el centro de rotación.

Ajuste de carga y altura:
El conjunto de peso modular proporciona 24 niveles de 0,7 kg a 109 kg, incluido el gancho.
Rango de ajuste manual de la altura: 250-800 mm, con marcas de escala.
Equipado con un mecanismo eléctrico de elevación y una gran bandeja de peso para la estabilidad.

Muestra de alojamiento:

Diámetros de los bujes compatibles con la norma UL486A-B: 6,4 mm a 54 mm.
Apoya las dimensiones de las muestras terminales según la tabla 26 de la UL486A-B.

Fuente de alimentación:
Funciona con un solo fase 220V, 50Hz.
