Plataforma de prueba de impacto vertical para la resistencia al impacto de las muestras impresas en 3D
  • Nombre
  • Nombre
  • Nombre

Plataforma de prueba de impacto vertical para la resistencia al impacto de las muestras impresas en 3D

Cuota De Producción: 1
Precio: Customized
Embalaje Estándar: Caja de madera contrachapada
Período De Entrega: 40 días
Forma De Pago: T/T
Capacidad De Suministro: 10 juegos por mes
Detalles Información
Descripción del producto
Información detallada
Lugar de origen
China
Nombre de la marca
Sinuo
Certificación
Calibration Certificate(Cost Additional )
Número de modelo
SN2206E
Muestra de ensayo:
Muestra impresa en 3D de metal
Estación de prueba:
1 estación
Esfera de acero:
El tamaño puede ser modificado para requisitos particulares
Altura de caída:
200 ̊1800 mm
Energía del impacto:
Calculado por E = mgh, hasta 423 J
Ciclos de la prueba:
0–999.999, preestablecido
Descripción del producto



Plataforma de Prueba de Impacto Vertical para Resistencia al Impacto de Muestras Impresas en 3D





Información del producto:



Esta plataforma de prueba está diseñada y fabricada a medida, estrictamente de acuerdo con los requisitos del cliente. Está desarrollada específicamente para verificar la resistencia al impacto de muestras impresas en 3D y sirve como un dispositivo especializado de prueba de resistencia mecánica. Es adecuada para su uso en organismos de certificación y laboratorios de fábrica.

El sistema consta de un mecanismo de liberación por electroimán, un elemento de impacto, un marco y un sistema de control. Controlado a través de PLC, la altura de caída es ajustable a través de una pantalla táctil y se puede operar de forma remota. El sistema cuenta con elevación eléctrica, adsorción automática de bola magnética y admite pruebas de caída repetidas.



Propósito, Principio y Estructura:



Esta máquina de prueba se utiliza principalmente para pruebas de resistencia al impacto de muestras metálicas impresas en 3D.



Principio de funcionamiento:

Según la norma Ehc para pruebas de martillo de caída vertical, el elemento de impacto (una bola de acero de Φ180 mm que pesa 24 kg) cae libremente desde una altura definida a través de un tubo guía, golpeando la muestra verticalmente. El sistema convierte la energía potencial gravitacional en energía cinética para lograr pruebas de impacto en la muestra.

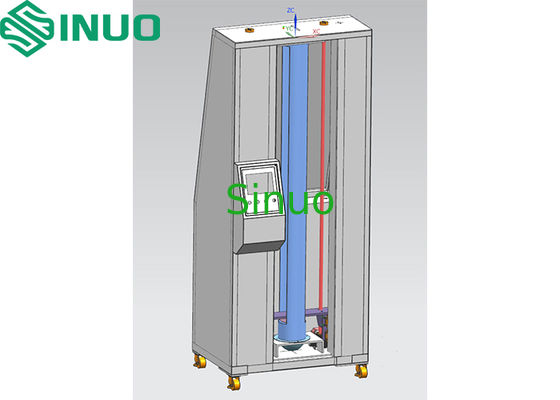

Estructura:



Plataforma de prueba de impacto vertical para la resistencia al impacto de las muestras impresas en 3D 0

Especificaciones técnicas:



No. Artículo Especificación
1 Fuente de alimentación CA 220V 50Hz, 1 kW
2 Sistema de control Control PLC, operación de pantalla táctil
3 Muestra de prueba Muestra metálica impresa en 3D, tamaño máximo 20 × 20 × 20 cm
4 Estación de prueba 1 estación
5 Bola de acero Φ180 mm, 24 kg
6 Altura de caída 200–1800 mm, ajustable a través de la pantalla táctil
7 Energía de impacto Calculada por E = mgh, hasta 423 J
8 Tubo guía de caída Tubo dedicado para cada impactador, ajuste de pequeña holgura
9 Punto de impacto Posición fija y consistente a través de la caída guiada
10 Ciclos de prueba 0–999.999, preestablecido
11 Proceso de prueba Elevación por electroimán, liberación manual o automática
12 Estructura del marco Marco de acero reforzado, diseñado para soportar alta tensión
13 Dimensiones (Ancho × Profundidad × Altura) Aprox. 1000 × 700 × 2300 mm
14 Peso 250 kg




Configuración principal del sistema:



Componente Marca
Gabinete eléctrico Sinuo
PLC Mitsubishi
Pantalla táctil Weintek
Componentes eléctricos FUJI, Schneider, Omron, Chint
Electroimán Nacional
Carril guía Taijia
Marco Sinuo
Accesorio Sinuo
Software Sinuo

Plataforma de prueba de impacto vertical para la resistencia al impacto de las muestras impresas en 3D 1
