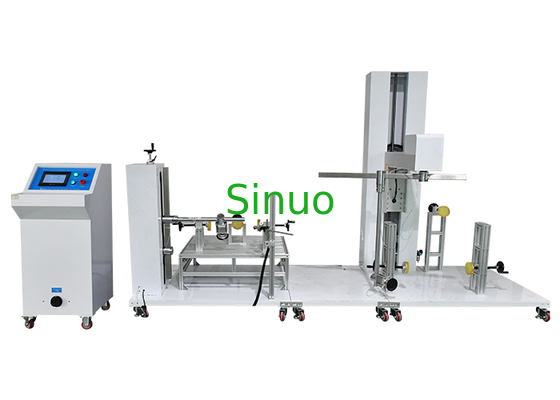

Probador de resistencia de puerta de refrigerador de doble estación IEC 60335-2-11

Máquina de prueba de resistencia de puerta integrada según la cláusula 20.101 de la IEC 60335-2-11 para refrigeradores

Información del producto:

La máquina de prueba de resistencia de puerta integrada cumple con la cláusula 18 de la IEC60335-2-4:2008, la cláusula 20.101 de la IEC60335-2-11:2008, la cláusula 18 y 22.104 de la IEC60335-2-7:2016, la cláusula 23.3 de la IEC60335-2-24:2020, etc.

Muestras y restricciones:

Aparatos de refrigeración (refrigeradores, congeladores), máquinas de helados y fabricantes de hielo (monofásicos ≦250V, otros ≦480V, CC ≦24V), hornos microondas, hornos.

Propósito de la prueba:

Se utiliza para realizar pruebas de vida útil y pruebas de tensión al bloquear la puerta en el dispositivo de enclavamiento de la tapa o puerta del refrigerador y congelador. Para verificar la fiabilidad del dispositivo de enclavamiento. También se utiliza para ayudar a otras pruebas a realizar acciones repetidas de apertura y cierre de puertas. Como la prueba de descongelación y la prueba de fugas de refrigerante.

Principio de la prueba:

El motor impulsa el brazo mecánico para accionar la puerta o tapa succionada por la ventosa de vacío para que se mueva de forma recíproca a una cierta velocidad. Esto verifica la fiabilidad del dispositivo de enclavamiento. Un sensor de fuerza está instalado en el brazo mecánico para formar un control de circuito cerrado con el servomotor. El valor de la fuerza de apertura de la puerta se puede controlar y medir con precisión.

Estructura del equipo:

El equipo consta de un armario de control eléctrico (incluido un regulador de voltaje de carga), un bastidor y un brazo mecánico montado en él.

Se adopta la estructura general del marco, y la muestra se coloca en la placa inferior del equipo, de modo que el movimiento relativo es tensión interna, reduciendo la vibración del equipo. Se instala una estructura tipo columna en la placa inferior. La columna izquierda contiene un conjunto de mecanismos de apertura y cierre de puertas superior e inferior. La columna derecha contiene un conjunto de mecanismos de apertura y cierre de puertas izquierda y derecha. Al mismo tiempo, la placa inferior adopta una estructura de centrado, que es compatible con las pruebas de apertura izquierda y derecha (no al mismo tiempo).

Dimensiones del equipo: Aproximadamente: 1800×1300×2200 (mm) Ancho×Profundidad×Alto, Peso del equipo: 350 kg

Dispositivo de protección de seguridad: Protección contra fugas, protección contra sobrecarga y cortocircuito, sobrecarga, protección contra cortocircuito

Entorno de uso:

Fuente de alimentación: CA220V±10%/50-60Hz, potencia 6KW

Fuente de aire: aire comprimido de 0,5-0,7 MPa

Lugar de uso: presión atmosférica 80～106kpa; temperatura ambiente 5～40°C; humedad relativa (20～80)%HR; sin sacudidas violentas, vibraciones, sin interferencias electromagnéticas, sin polvo, sin gases explosivos y corrosivos, buena disipación de calor

Parámetro técnico:
