Probador de resistencia a la flexión de mangueras portadoras de corriente IEC60335-2, 5 estaciones
| Test Stations: | 5 stations | Test Speed: | 10 r/min, presettable, accuracy ±1 r/min |
| Bending Angle: | 40°±1° | Load Weights: | 5 pieces each of 2.5kg and 5kg |
| Arm Length: | 300mm±50mm | Test Count: | 0-999999 times |
| High Light: | Prueba de mangueras portadoras de corriente IEC60335-2,Prueba de resistencia a la flexión en 5 estaciones,equipo de ensayo de aparatos eléctricos con garantía |
||
IEC60335-2 Estación 5 de ensayo de resistencia a la flexión de mangueras portadoras de corriente
Información sobre el producto:
Este dispositivo cumple la norma IEC60335-2-2, punto 21.103, IEC 60312, punto 6.9, adecuado para el probador de resistencia a la flexión de las mangueras portadoras de corriente.
El extremo de la manguera destinada a conectarse a la cabeza de limpieza motorizada se fija en el brazo giratorio del equipo de ensayo que se muestra en la figura 17.La distancia entre el eje de giro del brazo y el punto en que la manguera entra en la parte rígida es de 300 mm ± 50 mm.El brazo puede levantarse desde la posición horizontal en un ángulo de 40°±1°. A mass of 5 kg is suspended from the other end of the hose or from a convenient point along the hose so that when the arm is in the horizontal position the mass supported and there is no tension on the hose.
Pruebas y limitaciones:
Las mangueras de las aspiradoras, las mangueras de los aparatos de limpieza, las mangueras de la lavadora.

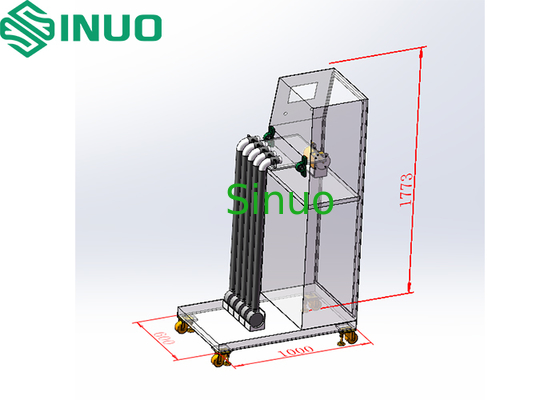

Estructura del equipo:
Parámetros técnicos:
| Medio ambiente de funcionamiento |
Fuente de alimentación: AC220V ± 10% / 50-60Hz Temperatura de funcionamiento: 0-40°C Humedad: 30% a 90% |
| Estaciones de ensayo | 5 estaciones |
| Método de control eléctrico | Control inteligente por PLC, funcionamiento por pantalla táctil |
| Método de conducción | Las demás máquinas |
| Velocidad de ensayo | 10 r/min, ajustable de antemano, precisión ±1 r/min |
| Ángulo de flexión | 40° ± 1° |
| Peso de la carga | 5 piezas de 2,5 kg y 5 kg cada una |
| Duración del brazo | 300 mm ± 50 mm |
| Número de ensayos | 0-999999 veces, presetable, por defecto 10000 veces |
| Pendiente de metal | Ángulo máximo de desviación de la manguera 3° durante el deslizamiento del peso, ángulo de inclinación 3°±1° |
| Tamaño del equipo | aproximadamente 700 × 500 × 1150 (mm) (W × H × D) |
| Peso del equipo | 100 kg de peso |
Principio de ensayo:
Utiliza el control PLC y el funcionamiento de la pantalla táctil. Controla el motor para conducir el mecanismo de la rueda excéntrica para levantar el brazo mecánico (hasta 40°±1°).El número de ensayos y la velocidad se pueden preestablecer,la máquina se detiene automáticamente al alcanzar el recuento preestablecido.
Fijar el extremo de la manguera flexible portadora de corriente destinada a conectarse a la cabeza de limpieza eléctrica en el brazo pivote del dispositivo (distancia a la parte rígida: 300±50 mm).Cuelgue un peso de 5 kg en el otro extremo de la manguera (el peso puede deslizarse a lo largo de la placa de deslizamiento de peso).El brazo de pivote se eleva desde la horizontal a 40°±1°, repite 2500 ciclos.Gira el extremo de la manguera 90° y repite el ensayo anterior durante otros 2500 ciclos.realizar un ensayo de resistencia eléctrica en la muestra.
