| Cuota De Producción: | 1 |
| Precio: | Negociable |
| Embalaje Estándar: | caja de madera contrachapada |
| Período De Entrega: | 30 días |
| Forma De Pago: | T/T |
| Capacidad De Suministro: | 5 establecidos por mes |

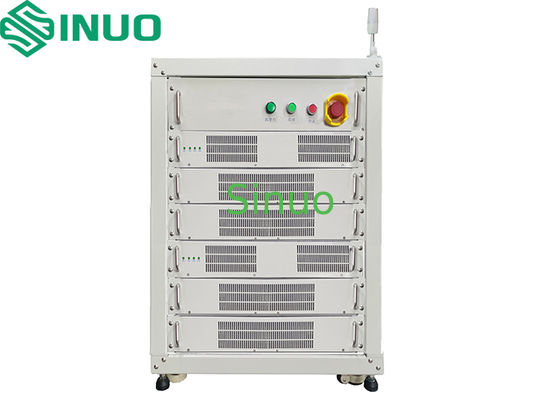

Sistema de prueba de batería regenerativa de alta precisión para análisis de rendimiento de iones de litio
Información del producto:
El equipo de prueba de paquetes de baterías regenerativas de alta precisión es capaz de probar varios parámetros de rendimiento de las baterías de iones de litio, como capacidad, estado de carga (SOC), sobrecarga y rendimiento de sobredescarga.
El sistema presenta alta potencia, alta eficiencia, alta precisión y alto rendimiento.
Al adoptar tecnología de regeneración de energía, se reduce significativamente la generación de calor, el consumo de energía y los costos operativos.
Arquitectura del sistema:
El equipo consta principalmente de la computadora principal (controlador superior), el controlador medio, el módulo CC/CA, el módulo CC/CC, el controlador inferior y el sistema de adquisición y procesamiento de datos.
Puede recopilar datos en tiempo real como voltaje, corriente, capacidad y energía para cada celda individual. Hay canales de adquisición de temperatura opcionales disponibles. Todos los datos recopilados se almacenan en una base de datos dedicada, que admite estadísticas, análisis y generación de informes.
Diagrama de arquitectura del sistema (Figura 1):
Figura 1 Diagrama de arquitectura del sistema
Funciones principales del sistema:
1.Prueba de vida útil del ciclo de la batería
2.Prueba de capacidad de la batería
3.Prueba de resistencia interna de CC
4.Prueba de características de carga/descarga
5.Prueba de retención de carga
6.Pruebas de eficiencia de carga/descarga
7. Prueba de descarga profunda/descarga de voltaje constante
8.Pruebas de tolerancia a sobrecargas y sobredescargas
9.Prueba de características de temperatura
Sistema Características principales:
1.Tecnología de regeneración de energía para alta eficiencia, reducción de calor y menor consumo de energía.
2.La tecnología de equilibrio trifásico (sin línea neutra) reduce la carga de la red.
3. La función de arranque suave minimiza el impacto en la red eléctrica.
4.Precisión de la medición mejor que ±0,05%; intervalo de grabación de datos de hasta 1000 ms; excelente estabilidad.
5.Cada canal funciona de forma independiente y admite configuraciones de carga/descarga individuales.
6. Funciones de protección integrales: entrada/salida, software/hardware, polaridad inversa, recuperación de fallas de energía y protección de contacto deficiente.
7.Transición suave entre corriente constante y voltaje constante sin sobrecorriente.
8.Integración de red multinivel: una PC puede controlar más de 1000 canales; Los sistemas grandes admiten monitoreo remoto.
9. Los canales se pueden conectar libremente en paralelo para un funcionamiento flexible (uso múltiple en un solo sistema).
10. Diseño modular enchufable para un fácil mantenimiento.
11. Líneas de salida de conexión rápida para una instalación y servicio convenientes.
12. Las abrazaderas de sonda chapadas en oro minimizan el calentamiento y simplifican la instalación/extracción de la batería.
13.DSP de alta velocidad con aritmética de punto flotante como núcleo de control para un control digital preciso.
14.La tecnología de rectificación síncrona mejora la eficiencia energética y reduce el tamaño del hardware.
15. Los periféricos ricos y la informática rápida admiten el procesamiento de datos y el control del sistema.
16. Variables de control enviadas al DSP a través de E/S para su procesamiento.
17. Diseño de hardware simple y confiable.
18.La estructura modular permite actualizaciones y mantenimiento sencillos.
19. Presentación clara de datos con monitoreo en tiempo real y carga de datos MES (opcional).
Parámetros técnicos:
|
No. |
Artículo |
Especificación |
||
|
1 |
Modelo |
SNCTS100V60A-8CH |
||
|
2 |
Canales principales |
8 canales |
||
|
3 |
Modo de operación del canal |
Totalmente independiente |
||
|
4 |
Modos de funcionamiento del canal principal |
Cargando: CC, CV, CCCV (transición suave sin impacto) Descarga: CC, CP, CV Otros: Espera, parada |
||
|
Condiciones de terminación de la prueba del canal principal |
Tiempo, voltaje, corriente, capacidad, etc. |
|||
|
5 |
Voltaje del canal principal |
Rango de voltaje de carga |
0V-100V |
|
|
Rango de voltaje de descarga |
10V-100V |
|||
|
Exactitud |
±(0,05%RD+0,05%FS) |
|||
|
Resolución |
0,1mV |
|||
|
Canal principal Actual |
máx. |
±60A |
||
|
mín. |
±150mA |
|||
|
Exactitud |
±(0,05%RD+0,05%FS) |
|||
|
Resolución |
0,1 mA |
|||
|
Tiempo de respuesta de inicio actual |
≤20ms |
|||
|
Tiempo de conmutación actual |
≤40 ms |
|||
|
Tiempo |
Resolución |
1000mS |
||
|
Fuerza |
Producción |
Salida continua máxima por canal: 6000W |
||
|
Estabilidad |
±0,1% FS |
|||
|
Eficiencia |
Máximo Eficiencia de carga |
85% |
||
|
Máxima eficiencia de descarga |
85% |
|||
|
Comentarios de cuadrícula |
Distorsión armónica |
≤3% |
||
|
Factor de potencia |
≥0,99 |
|||
|
Función de corte de canal auxiliar |
El sistema permite configurar condiciones bajo las cuales el paso del canal principal se detendrá o cambiará cuando la señal del canal auxiliar alcance un valor específico. |
|||
|
6 |
Comunicación |
Interfaz Ethernet RJ-45 para transmisión de datos estable y en tiempo real |
||
|
BMS Comunicación |
PUEDE/RS485 (opcional) |
|||
|
7 |
Programa de control |
Admite protección de datos al apagar, lo que permite la continuación de la prueba después de un corte de energía inesperado, una parada manual o desde archivos de datos guardados. |
||
|
Se pueden configurar límites de seguridad, incluidos límites de voltaje superior e inferior, límites de corriente superior e inferior y protección de tendencia de voltaje/corriente. La protección se puede configurar para cada paso individual. |
||||
|
Se pueden configurar parámetros como límites de voltaje superior/inferior y límites de temperatura superior/inferior para el canal auxiliar. |
||||
|
Ciclos máximos |
9999 |
|||
|
Capas anidadas |
hasta 10 |
|||
|
Formatos de hora |
h/min/s |
|||
|
Grabación de datos |
≥1000ms |
|||
|
8 |
Visualización de datos |
Lista de ciclos |
número de ciclo, capacidad de carga/descarga, energía, voltaje promedio |
|
|
Lista de procesos |
número de proceso, modo, tiempo, capacidad, energía, tensión/corriente final |
|||
|
Lista detallada |
número de registro, tiempo del sistema, tiempo acumulado, voltaje, corriente, potencia, energía |
|||
|
9 |
Fecha de exportación |
Datos exportables a Excel y archivos de gráficos; proporciona informes de eficiencia, curvas de carga/descarga, características de voltaje/corriente-tiempo, etc. |
||
|
10 |
Tipos de curvas |
Eje X: tiempo total, capacidad, recuento de ciclos, etc. |
||
|
Y-axis:Voltaje total, corriente, capacidad, temperatura de la celda, capacidad de carga/descarga, voltaje de la celda, etc., todo se puede configurar libremente. |
||||
|
11 |
Software Protección |
sobre/bajo voltaje, sobre/baja corriente, sobretemperatura, recuperación de pérdida de energía, fluctuación anormal de corriente, etc. |
||
|
Hardware Protección |
polaridad inversa, sobrecorriente, sobretensión. |
|||
|
Alarma |
interruptor de corte de emergencia, apagado automático, conexión/desconexión de carga automática. |
|||
|
12 |
Líneas de salida |
Conexión de cuatro hilos (líneas de corriente y tensión separadas). |
||
|
13 |
Enfriamiento |
Refrigeración por aire forzado. |
||
|
14 |
Nivel de seguridad |
Cumple con EN60950 y GB4943. |
||
|
Ruido |
Probado según el método especificado enCEI 62040-3. El nivel de ruido es inferior a75 dBA. El sonómetro utilizado deberá cumplir conRequisitos de tipo I de IEC 804, con una precisión mejor que ±0,5 dB. |
|||
|
Nivel de protección |
IP22 |
|||
|
15 |
Mantenibilidad |
Diseño modular; repuestos reemplazables; Mantenimiento gratuito durante el período de garantía. |
||
|
16 |
Actualización de software |
Actualizaciones de software gratuitas de por vida (hasta incompatibilidad de hardware). |
||
|
17 |
Porcentaje de averías |
≤1% |
||
|
18 |
Dimensiones del equipo |
Gabinete: 670 (ancho) × 850 (profundidad) × 960 (alto) mm |
||
|
19 |
Dirección de mantenimiento |
Acceso delantero y trasero |
||
|
20 |
Color |
Unidad principal: Gris hielo GY09 |
||
|
21 |
Ambiente |
Fuente de alimentación |
380 VCA ±10 %, trifásico de cinco hilos, 50 Hz ±5 % |
|
|
Potencia nominal |
54kW (L25²×3 + N4² + PE4²) |
|||
|
Temperatura ambiente |
-20 ℃ ~ 40 ℃ |
|||
|
Humedad |
10%–90% HR, sin condensación |
|||
|
Otro |
Evite la humedad, las vibraciones y el polvo; no apto para entornos explosivos o vaporosos |
|||
|
22 |
Notas de seguridad |
1.Asegúrese de que el equipo esté correctamente conectado a tierra. 2.Mantenga el área alrededor del equipo despejada y limpia. 3.No abra los paneles internos mientras esté en funcionamiento. 4.Asegúrese de que los canales de prueba estén inactivos antes de conectar o quitar las baterías. 5.En caso de emergencia, presione el interruptor de parada de emergencia antes de cualquier otra operación. |
||
Interfaz de control principal:
Figura 4.1:Interfaz principal del ordenador host
Interfaz de edición de flujo de proceso:
Figura 4.2: Interfaz de edición de flujo de proceso de computadora host
Interfaz de visualización de datos del ordenador host:
Figura 4.3: Interfaz de visualización de datos de la computadora host
Lista de componentes:
|
No. |
Componente |
Fabricante |
Origen |
|
1 |
MCU |
ST/TI |
Italia / Francia / Estados Unidos |
|
2 |
Admirador |
Delta / SUNÓN |
Porcelana |
|
3 |
Fusible |
Littlefuse/Bussmann |
EE.UU |
|
4 |
CI |
TI / ENCENDIDO |
EE.UU |
|
5 |
IGBT |
Infineón |
EE.UU |
|
6 |
Resistencia de muestreo |
ISABELENHÜTTE |
Alemania |
|
7 |
ANUNCIO |
TI |
EE.UU |
|
8 |
DA |
IDA |
EE.UU |
|
9 |
Relé |
OMRON |
Japón |
|
10 |
Disyuntor/Contactor |
CHINT / Delixi |
Porcelana |
|
11 |
Fuente de alimentación bidireccional |
TuWei / Lorentz |
Porcelana |
|
12 |
Sonda |
Kangxinda/Yingzhibao |
Porcelana |
Accesorios opcionales:
|
No. |
Artículo |
Rango / Precisión |
Cantidad |
Observaciones |
|
|
1 |
Canal de temperatura auxiliar |
Modelo de sonda de temperatura |
NTC(R25=10KΩ±1% B25/50=3950±1%) |
Según sea necesario |
Se suministra al momento de la entrega |
|
Precisión de la sonda de temperatura |
Rango: -40 ℃ a 150 ℃ |
||||
|
2 |
Computadora |
UPC: Intel 10.ª generación i5 (6 núcleos o superior) |
Según sea necesario |
Se suministra al momento de la entrega |
|
