IEC 61386-21 Aparato de ensayo de flexión para conductos rígidos, no metálicos y compuestos
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | Aparato de ensayo de flexión IEC 61386-21,Teste de flexión de conductos no metálicos,equipo de ensayo de flexión de conductos compuestos |
||

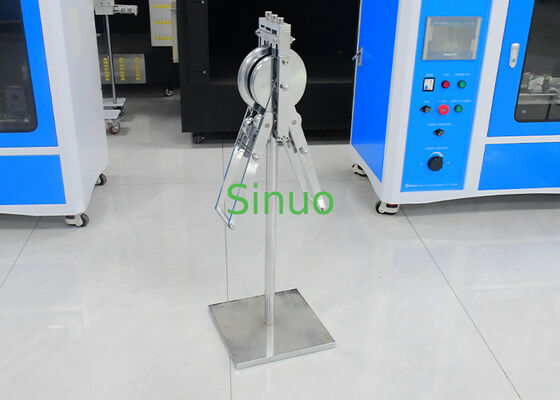

IEC 61386-21 Figura 103 Aparatos de flexión para conductos no metálicos y compuestos
Información sobre el producto:
El aparato de flexión para conductos no metálicos y compuestos está diseñado para realizar ensayos de flexión de 90° en conductos rígidos, conductos no metálicos, conductos compuestos y tuberías corrugadas de PVC.Asegura una evaluación precisa del rendimiento de flexión de acuerdo con las principales normas internacionales y nacionales.
Este equipo cumple plenamente las normas JG3050-1998 (cláusula 6.6 y figura 9), GB 20041.21-2008, GB/T14823.2, ZBG 33008, y el punto 10 de la norma IEC 61386-21.4.102 y Fig. 103.
Proporciona radios de ruedas de flexión y dimensiones de ranuras estandarizadas para cumplir con los tamaños nominales de conductos especificados, lo que garantiza la precisión y la repetibilidad del ensayo.
El aparato de flexión es ampliamente utilizado por los fabricantes de conductos, centros de inspección de calidad, institutos de investigación y laboratorios de certificación.
Características:
✔ Cumple con la norma IEC 61386-21, GB 20041.21, JG3050, GB/T14823.2, ZBG33008
✔ Ideal para pruebas de flexión de conductos no metálicos, compuestos, rígidos y corrugados de PVC
✔ Ángulo de flexión estandarizado de 90°
✔ Ruedas de flexión y ranuras con maquinaria de precisión
✔ Garantiza un control preciso del radio para obtener resultados de prueba repetibles
✔ Apto para el control de calidad de laboratorio y de producción
Parámetros técnicos:
| Tamaño nominal del conducto | Radius lateral de la rueda R1 | Radius de la vía de la rueda de curva R2 | Radio de la rueda de perfil y de la ranura curva de la rueda (R) | Diámetro de la ranura de la rueda curvada (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
