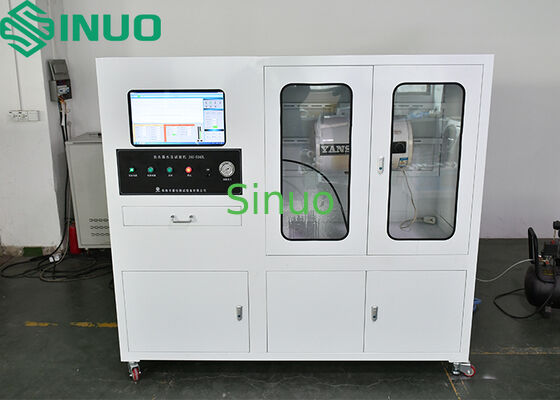

IEC 60335-2-21 Máquina de ensayo de resistencia a la presión de impulsos para calentadores de agua eléctricos

IEC 60335-2-21 Calentadores de agua eléctricos Máquina de prueba de presión de pulso y resistencia

Información sobre el producto:

Esta máquina de ensayo de presión de los revestimientos de los calentadores de agua está diseñada para cumplir los requisitos de la norma IEC 60335-2-21 :2012, punto 22.47.

La máquina está diseñada para la resistencia al impacto de la presión del agua del revestimiento del calentador de agua eléctrico de almacenamiento de agua.La máquina adopta el control de PLC y el funcionamiento de pantalla táctilLos accesorios principales son importados y de marcas nacionales de alta calidad, la operación es estable y confiable.

Descripción de la función:

Despejar la carcasa exterior y otros componentes eléctricos del calentador de agua a ensayar,el conjunto del recipiente del calentador de agua con el tubo de calefacción instalado se realiza la detección de fugas a presión nominal, el recipiente debe cerrarse a una presión nominal de 100±5%.Luego, alternar la presurización del recipiente con una presión entre el 15% y el (100±5)% de la presión nominal.. proceso de presurización durante 80K veces a una frecuencia de 20-40 veces/min. Al final de cada presurización de 10.000 veces,la presión se mantiene al menos a la presión de trabajo máxima durante 10 min.Después de la prueba de alta y baja presión, la capa debe estar libre de deformaciones significativas visibles.

Parámetros técnicos:

a. Estación de ensayo:1 (satisfactorio para el revestimiento máximo de 500 L)

b. Capacidad del depósito de agua: ≤ 500 L (cambios en función de la capacidad del depósito y del número de estaciones)

c. Presión del agua de ensayo: de acuerdo con la normard, debe fijarse en dos grupos, es decir, 0,15 MPa cuando se libera la presión y 0,75 MPa cuando se aumenta la presión.

d. Presión máxima del agua: ≤ 0,9Mpa

e. Frecuencia de ensayo: de 20 a 40 veces por minuto (varía según el tamaño del recipiente interior)

f. Tiempo de ensayo: impulso de la bomba, el tiempo de retención puede ajustarse de acuerdo con los requisitos de la norma de ensayo de 0,2-3 s.

g. Número de ensayos: 0~999999 veces (el número de ensayos requeridos puede preestablecerse y se detendrá automáticamente una vez finalizados los tiempos de ensayo preestablecidos).

h. Tiempo de ciclo: 0~999999 veces puede ajustarse.

(Por cada 10.000 ensayos, mantener la presión durante 10 minutos bajo una presión de 0,75 MPA, el siguiente ensayo puede llevarse a cabo sólo el revestimiento es sin deformación significativa visible)

i. Tiempo de retención de la presión: impulso de la bomba, el tiempo de retención se puede ajustar de acuerdo con los requisitos de la norma de ensayo de 0,2-3 s

j. Colocación de las muestras: estructuras horizontales y horizontales, izquierdas y derechas para la selección del cliente.

k. Con función de protección contra apagones, el contador deja de contar después de apagado y se guarda automáticamente para memorizar los datos.

l. Medidor de presión a prueba de golpes de tipo puntero (utilizado para mostrar la presión de corriente y la presión de ensayo de vida útil, el límite superior de presión se puede ajustar), se añade la válvula de bola delante del medidor de presión,y la vía fluvial puede cerrarse en caso de emergencia para proteger el manómetro.

m. La parte eléctrica del equipo tiene una función de protección contra fugas y la cámara de control eléctrico está instalada en el costado de la máquina, que es totalmente impermeable.

n. El equipo tiene las funciones de detección y protección de fugas de muestras. Cuando la muestra tenga fugas, el equipo se detendrá automáticamente una vez detectada la sonda de detección,prevención de accidentes inciertos.

o. Conector de muestra: estándar configurado con conector de M14×1.5, y diferentes conectores se pueden proporcionar de acuerdo con las muestras (el cliente debe ofrecernos el tipo / tamaño de los conectores y etc., el costo es adicional)

p. Consumo de agua: según el volumen de la muestra + 50 L, máximo 500 L.

Q. Fuente de alimentación: AC380V ± 10, 50 Hz de tres fases.

r. Dimensiones del equipo: WDH1800*900*2000mm

Configuración principal:
