Name: EN60950 Equipo de ensayo de paquetes de baterías regenerativas de alta precisión
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN552CTS-60V300A-2CH
Availability: InStock

Cuota De Producción:	1
Precio:	Negociable
Embalaje Estándar:	Paquete de exportación estándar
Período De Entrega:	30 dias
Forma De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Sinuo

Certificación

Calibration Certificate(Cost Additional)

Número de modelo

SN552CTS-60V300A-2CH

Canales principales:

2 canales

Modos de funcionamiento:

Carga y descarga

Corriente máxima:

± 300A

Corriente mínima:

±1200mA

Gama de la tensión de carga:

0V-60V

Rango de tensión de descarga:

8V-60V

Resaltar:

Equipo de ensayo de baterías EN60950

Prueba de baterías de alta precisión

equipos de ensayo de baterías regenerativas

Descripción del producto

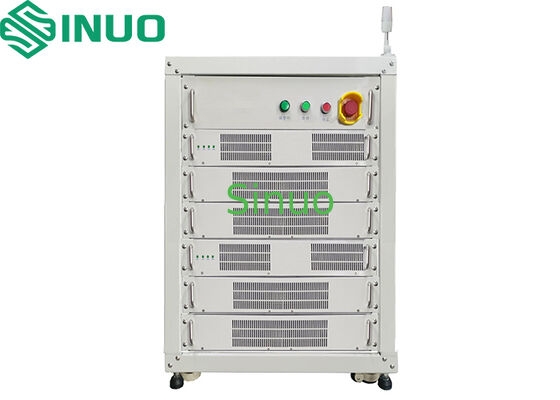

EN60950 Equipo de ensayo de paquetes de baterías regenerativas de alta precisión

Descripción general del equipo

El equipo de ensayo de baterías regenerativas de alta precisión puede realizar ensayos sobre diversos indicadores de rendimiento de las baterías de iones de litio, como capacidad, estado de carga, sobrecarga,y sobre descargasEl dispositivo se caracteriza por una alta potencia, eficiencia, precisión y rendimiento. Utiliza tecnología de retroalimentación de energía regenerativa, que reduce en gran medida la emisión de calor, el consumo de energía, el consumo de energía y el consumo de energía.y costes de explotación.

Arquitectura del sistema

El equipo consiste principalmente en el ordenador host, el ordenador central, los módulos DC/AC, los módulos DC/DC, el ordenador inferior y el sistema de adquisición y procesamiento de datos.Puede recopilar información en tiempo real como el voltajeEl sistema soporta opcionalmente la recopilación de datos de temperatura de la batería y los datos recopilados se almacenan en una base de datos especialmente diseñada.proporcionando diversas estadísticas de datos, análisis y generación de informes.

Figura 1 Diagrama de arquitectura del sistema

Funciones principales del sistema:

1.Prueba del ciclo de vida de la batería

2.Prueba de la capacidad de la batería

3.Pruebas de resistencia interna en CC

4.Prueba de las características de carga/descarga

5.Prueba de retención de carga

6.Ensayo de la eficiencia de carga/descarga

7.Prueba de descarga profunda / descarga de voltaje constante

8.Pruebas de tolerancia a la sobrecarga y a la sobre descarga

9.Prueba de las características de temperatura

El sistema Principales características:

1.Tecnología de retroalimentación de energía regenerativa para una alta eficiencia energética y una mínima generación de calor, reduciendo significativamente el consumo de energía y los costes operativos.

2.Tecnología de equilibrio trifásico (sin línea neutra), reduciendo la carga de la red.

3.Función de arranque suave para reducir el impacto en la red eléctrica durante el arranque.

4.La precisión del dispositivo supera el 0,05%, con un tiempo de registro de datos de hasta 1000 ms por ciclo y una alta estabilidad.

5.Canales independientes que permiten ajustes independientes de carga/descarga para cada canal.

6.Funciones completas de entrada/salida y protección, como protección de conexión inversa, protección para reanudar el encendido y protección de contacto deficiente.

7.No hay corriente de impacto en el inicio del canal, transición sin problemas entre corriente constante y voltaje constante, sin picos de corriente.

8.Integración de red multicapa para control centralizado a través de un PC, que admite más de 1000 canales; los sistemas grandes también admiten monitoreo remoto.

9.Los canales pueden ser libremente paralelos según sea necesario para ampliar la funcionalidad.

10.Diseño modular para un mantenimiento fácil.

11.Cables de salida de conexión rápida para una fácil instalación y mantenimiento.

12.Los accesorios de abrazaderas de agujas recubiertas de oro reducen el calentamiento y facilitan la carga/descarga de la batería.

13.Diseño de circuitos digitales basados en procesadores DSP de alta velocidad para el control y procesamiento del sistema.

14.Utiliza tecnología de rectificación síncrona para una mejor eficiencia energética y un tamaño de hardware más pequeño.

15.Con ricos recursos de dispositivos externos y capacidad de procesamiento digital de alta velocidad para satisfacer los requisitos de procesamiento de datos y control del sistema.

16.Envía directamente variables de control a través de puertos de E/S a DSP para su procesamiento.

17.El hardware del sistema está diseñado para ser simple y confiable.

18.El diseño modular facilita las actualizaciones y el mantenimiento del sistema.

Descripción de la función del software

1.El dispositivo se utiliza principalmente para pruebas de carga/descarga de la batería y pruebas de características de la batería relacionadas, con canales de prueba totalmente independientes.Los usuarios pueden programar cualquier corriente y voltaje dentro del rango para la carga/descarga de la bateríaLos datos de prueba pueden ser rastreados mediante la información vinculante del producto mediante código de barras y monitoreados en tiempo real durante la carga/descarga.

2.Protección de seguridad: el dispositivo cuenta con protección de conexión inversa, detección de anomalías en la línea de muestreo de voltaje y protección contra anomalías en la línea de ensayo de corriente.el canal no puede emitir o ingresar corrienteTambién pausa las pruebas cuando las líneas de muestreo de voltaje están desconectadas o la línea de corriente está mal conectada.Protección contra sobresaltos, y protección contra sobre-temperatura para pruebas seguras.

3.Flujo de trabajo del proceso: las variables personalizadas se pueden programar para implementar múltiples escenarios de prueba, con soporte para ciclos anidados de múltiples capas.

4.Canal independiente: cada canal tiene fuentes de corriente constante y voltaje constante programables de forma independiente, con la capacidad de establecer de forma independiente los pasos del proceso de ensayo.

5.Continuidad de la interrupción: en caso de falla de energía, interrupción de la comunicación o cualquier otra anomalía, el ensayo se reanudará automáticamente desde el último paso guardado cuando se restablezcan las condiciones.

6.Protección y funcionamiento fuera de línea: cuando se interrumpe la comunicación entre el host y el ordenador inferior, el sistema entrará en modo de funcionamiento fuera de línea.El dispositivo se detendrá cuando el ordenador inferior pierde el poder y reanudar las pruebas después de que el problema se resuelve.

7.Detección de anomalías: el sistema puede capturar con precisión los cambios de voltaje y corriente.el dispositivo puede emitir automáticamente una alerta y detener las pruebas.

8.Log Tracking: El sistema incluye una función de registro que registra el funcionamiento, las anomalías y otros detalles durante el proceso de prueba para la trazabilidad y la resolución de problemas.

9.Interfaz de dispositivo y computadora: el dispositivo utiliza una interfaz Ethernet RJ-45 para la adquisición remota de datos estable y en tiempo real a través de la red de oficina,permitir el seguimiento del funcionamiento del sistema host en tiempo real.

10.Registro y procesamiento de datos: el canal principal puede soportar opcionalmente canales de temperatura o voltaje para controlar la temperatura o voltaje de la batería en tiempo real.incluido el voltaje total, corriente total, capacidad total y canales de temperatura auxiliares.

11.Análisis y procesamiento de curvas: El sistema tiene poderosas capacidades de análisis de curvas, lo que permite a los usuarios seleccionar libremente los conjuntos de datos deseados para las curvas (como voltaje, corriente, capacidad-tiempo,tensión de capacidadLas curvas se pueden ampliar, mover y comparar de varias maneras, y se pueden comparar múltiples archivos de datos.

Configuración básica del paso

- No, no es así.	Funciones básicas	Introducción de la función
1	Funciones de carga	1.Carga de corriente constante La salida de corriente utiliza tecnología de arranque suave, evitando cualquier aumento de corriente. 2.Carga de tensión constante El canal emite un voltaje constante, sin limitación de la corriente de salida (la corriente de salida está limitada por el valor máximo de corriente del modelo nominal del dispositivo,controlado por la batería). 3.Carga de corriente constante-tensión constante en modo continuo Tanto el voltaje como la corriente se limitan simultáneamente, con el hardware cambiando automáticamente entre los dos modos.sin picos de corriente, gracias al arranque suave del hardware. 4.Carga de energía constante El canal funciona en un modo de carga de potencia constante, donde la corriente se ajusta en tiempo real en función del voltaje del puerto de la batería. 5.Carga de resistencia constante El canal funciona en un modo de carga de resistencia constante, donde la corriente se ajusta en tiempo real en función del voltaje del puerto de la batería.
2	Funciones de descarga	1.Descarga de corriente constante El canal se descarga con una corriente constante. El control de corriente utiliza tecnología de arranque suave, evitando cualquier aumento de corriente. 2.Descarga de tensión constante El canal emite un voltaje constante, sin limitación de la corriente de salida (la corriente de salida está limitada por el valor máximo de corriente del modelo nominal del dispositivo,controlado por la batería). 3.Descarga de corriente constante-tensión constante en modo continuo Tanto el voltaje como la corriente están limitados simultáneamente, con el hardware cambiando automáticamente entre los dos.La transición de corriente constante a voltaje constante es perfecta sin picos de corriente, gracias al arranque suave del hardware. 4.Descarga de energía constante El canal funciona en un modo de descarga de potencia constante, donde la corriente se ajusta en tiempo real en función del voltaje del puerto de la batería. 5.Descarga de resistencia constante El canal funciona en un modo de descarga de resistencia constante, donde la corriente se ajusta en tiempo real en función del voltaje del puerto de la batería.
3	Modo de espera	El circuito actual está desconectado, pero la recolección de datos continúa sin interrupción.
4	Resistencia interna de carga/descarga en CC	El proceso de ensayo de resistencia interna de CC puede definirse a medida, proporcionando una base confiable para la agrupación de células de batería.
5	Ciclo	Las fases de ensayo pueden ciclizarse en función de los requisitos reales, con soporte para ciclos anidados de múltiples capas (hasta 10 capas).
6	Modo de parada	El canal está completamente interrumpido, el circuito de la batería está completamente desconectado del dispositivo.

Ventajas del equipo

1.Alta eficiencia de retroalimentación energética, con una eficiencia de hasta el 85% durante la carga y descarga.

2.Alta precisión de salida, con mínima deriva de corriente y alta estabilidad, gracias a las unidades ADC de 24 bits.

3.Características de protección de seguridad, incluido el seguimiento en tiempo real de las líneas de voltaje y corriente.

4.La protección de conexión inversa de la batería garantiza la seguridad durante el ensayo.

5.Transición suave de corriente constante a voltaje constante, evitando daños a la batería.

6.Función de arranque suave para todas las etapas de carga/descarga para evitar picos de corriente.

7.Prueba de resistencia interna de CC de alta precisión, que garantiza una compatibilidad confiable de las células.

Parámetros técnicos

- No, no es así.	Punto de trabajo		Especificación
1	Modelo		SN552CTS-60V.3Las demás:- 2 CH
2	Principales canales		2 canales
3	Modo de funcionamiento del canal		Completamente independiente
4	Modos de funcionamiento del canal principal		Cargar: CC, CV, CCCV (transición sin problemas y sin impacto) Descarga: CC, CP y CV Las demás: En espera, detente.
	Condiciones de terminación del ensayo del canal principal		Tiempo, voltaje, corriente, capacidad, etc.
5	Tensión del canal principal	Rango de tensión de carga	0V-60V.
		Rango de tensión de descarga	8- ¿ Qué?60V
		Precisión	±(0El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.)
		Resolución	0.1 mV
	Canal principal En la actualidad	- ¿ Qué?	±300A. No
		En el minuto.	±1200- ¿Qué es?
		Precisión	±(0El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.)
		Resolución	0.1 mA
		Tiempo de respuesta de inicio actual	≤ 20 ms
		Tiempo de cambio actual	≤ 40 ms
	El tiempo	Resolución	1 000 ms
	El poder	Producción	Producción máxima continua por canal:18000No
		Estabilidad	± 0,1% FS
	Eficiencia	El número máximo Eficiencia de la carga	El 85%
		Eficiencia máxima de descarga	El 85%
	Retroalimentación de la cuadrícula	Distorsión armónica	≤ 3%
		Factor de potencia	≥ 099
	Función de corte del canal auxiliar		El sistema permite establecer condiciones en las que el paso del canal principal se detendrá o cambiará cuando la señal del canal auxiliar alcance un valor especificado.
6	Comunicación		Interfaz Ethernet RJ-45 para transmisión de datos estable y en tiempo real
7	Programa de control		Apoya la protección de los datos de apagado, lo que permite la continuación de las pruebas después de un fallo inesperado de alimentación, parada manual o desde archivos de datos guardados.
			Los límites de seguridad pueden configurarse, incluidos los límites de voltaje inferior y superior, los límites de corriente inferior y superior y la protección de la tendencia de voltaje / corriente. La protección se puede configurar para cada paso individual.
			Para el canal auxiliar se pueden configurar parámetros como los límites de tensión superior/inferior y los límites de temperatura superior/inferior.
			Ciclos máximos	9999
			Capas de anidación	hasta 10
			Formatos de tiempo	H / min / s
			Registro de datos	≥ 1000 ms
8	Muestra de datos	Lista de ciclos	número de ciclos, capacidad de carga/descarga, energía, voltaje medio
		Lista de procesos	número de proceso, modo, tiempo, capacidad, energía, voltaje/corriente final
		Lista detallada	número de registros, tiempo del sistema, tiempo acumulado, voltaje, corriente, potencia, energía
9	Fecha de exportación		Datos exportables a Excel y archivos de gráficos; proporciona informes de eficiencia, curvas de carga/descarga, características de voltaje/tiempo de corriente, etc.
10	Tipos de curvas		El eje X: tiempo total, capacidad, número de ciclos, etc.
			¿ Qué es eso?a) elel:El voltaje total, la corriente, la capacidad, la temperatura de la célula, la capacidad de carga/descarga, el voltaje de la célula, etc. pueden configurarse libremente.
11	El software Protección		sobre/bajo tensión, sobre/bajo corriente, sobre-temporalidad, recuperación de pérdida de potencia, fluctuación anormal de corriente, etc.
	Aparatos y equipos Protección		polaridad inversa, sobrecorriente, sobrevoltura.
	El sistema de alarma		interruptor de apagado de emergencia, apagado automático, conexión/desconexión de carga automática.
12	Líneas de salida		Conexión de cuatro cables (líneas de corriente y de voltaje separadas).
13	Refrigerador		Refrigeración por aire forzado.
14	Nivel de seguridad		Cumple con las normas EN60950 y GB4943.
	Ruido		Probado con arreglo al método especificado enSe aplican las siguientes condiciones:El nivel de ruido es inferior a75 dBA. El medidor de nivel acústico utilizado deberá cumplir lasRequisitos de tipo I de la CEI 804, con una precisión superior a ± 0,5 dB.
	Nivel de protección		Protección IP22
15	La capacidad de mantenimiento		Diseño modular; repuestos reemplazables; mantenimiento gratuito durante el período de garantía.
16	Actualización del software		Actualizaciones gratuitas de software de por vida (hasta la incompatibilidad de hardware).
17	Tasa de fracaso		≤ 1 por ciento
18	Apariencia Color		En el caso de las máquinas de la categoría M1 y M2, el valor de las máquinas de la categoría M1 será el valor de las máquinas de la categoría M2. (Los colores personalizados están disponibles bajo petición)
19	Dirección de mantenimiento		Acceso delantero y trasero
20	El color		Unidad principal: Ice Gray GY09 Cabinet: Máquina herramienta gris GY10 (Customizable)
21	Medio ambiente	Suministro de energíay	380VAC ± 10%, tres fases de cinco cables, 50Hz ± 5%
		Potencia nominal	40En kW
		Temperatura ambiente	-20 °C ~ 40 °C
		Humedad	10%~90% RH, no condensante
		Las demás	Evite la humedad, las vibraciones y el polvo; no para ambientes explosivos o de vapor
22	Notas de seguridad	1.Asegúrese de la correcta puesta a tierra del equipo. 2.Mantenga el área alrededor del equipo limpia y limpia. 3.No abra los paneles internos durante el funcionamiento. 4.Asegúrese de que los canales de ensayo estén inactivos antes de conectar o retirar las baterías. En caso de emergencia, presione el interruptor de parada de emergencia antes de cualquier otra operación.

Interfaz de control principal

Interfaz de edición de flujo de procesos

EN60950 Equipo de ensayo de paquetes de baterías regenerativas de alta precisión 2

Interfaz de visualización de datos del ordenador host

EN60950 Equipo de ensayo de paquetes de baterías regenerativas de alta precisión 3

Lista de componentes

- No, no es así.	Componente	Fabricante	Origen
1	Unidad de valor	TIC y TIC	Italia / Francia / Estados Unidos
2	El ventilador	Delta / Chint. ¿ Qué quieres decir?	China.
3	El fusible	Littlefuse y Bussmann	Estados Unidos
4	IC	TI / encendido	Estados Unidos
5	IGBT	Infineón	Estados Unidos
6	Resistencia de muestreo	¿Qué es eso?	Alemania
7	AD	TIC	Estados Unidos
8	- ¿ Qué?	DDA por día	Estados Unidos
9	El relé	El nombre de OMRON	Japón
10	El interruptor/contactor	- ¿ Qué es eso?	China.
11	Fuente de alimentación bidireccional	TuWei / Lorentz	China.
12	Probación	El nombre de la ciudad es Kangxinda.	China.

Accesorios opcionales

- No, no es así.	Punto de trabajo	Rango / exactitud		Cantidad	Las observaciones
1	Canal de temperatura auxiliar	Modelo de la sonda de temperatura	NTC(R25 = 10KΩ ± 1% B25/50 = 3950 ± 1%)	Según sea necesario	Suministrado en el momento de la entrega
		Precisión de la sonda de temperatura	Rango de acción: -40 °C a 150 °C Precisión: ± 1°C
2	El ordenador	El CPU: Intel 10th Gen i5 (6 núcleos o más) Memoria: 16 GB DDR4 El almacenamiento: Un SSD de 500 GB Muestra: ≥ 23,8 pulgadas		Según sea necesario	Suministrado en el momento de la entrega
