Name: IEC 61386-1:2017 Clause 10.2 Conduit Compression Resistance Tester
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN2910
Availability: InStock

Cuota De Producción:	1
Precio:	Customized
Embalaje Estándar:	Caja de madera contrachapada
Período De Entrega:	30 dias
Forma De Pago:	T/T
Capacidad De Suministro:	5 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

SN2910

Estaciones de prueba:

Estación única

modo de control:

Control inteligente del PLC

Tamaño de muestra:

Longitud 200 ± 5 mm, colocado sobre placa base

Modo de conducción:

accionamiento motorizado

Rango de fuerza:

10–4894 norte

Velocidad de prueba:

10–250 mm/min

Introducción:

0–600 milímetros

bloque de compresión:

(50 ± 0,5) × 50 × 50 mm

Descripción del producto

IEC 61386-1:2017 Clause 10.2 Conduit Compression Resistance Tester

Product information:

Applicable Standards: IEC 61386-1:2017 <Conduit systems for cable management – Part 1: General requirements> Clause 10.2

Specimens & Scope: Suitable for metal, non-metallic and composite conduits used to protect and manage insulated wires and/or cables for electrical or communication systems up to AC 1000 V and/or DC 1500 V.

Test Purpose: To evaluate whether the mechanical performance of conduits after compression meets the standard requirements.

Test Principle:

A PLC control system drives the motor to apply force via a sensor. The sensor is connected to a steel block of (50 ± 0.5) × 50 mm.

The specified force is applied to the specimen within (30 ± 3) s and maintained for (60 ± 2) s. The outer diameter of the specimen is measured during loading, and the deformation shall not exceed 25% of the original outer diameter.

After unloading, the device automatically returns. After (60 ± 2) s, the outer diameter is measured again, and the deformation shall not exceed 10% of the original outer diameter.

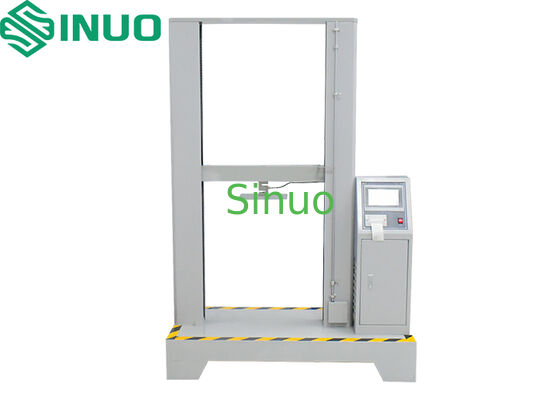

IEC 61386-1:2017 Clause 10.2 Conduit Compression Resistance Tester 0

Technical parameters:

No.	Item	parameters
1	Power supply	AC 220 V ±10%, 50–60 Hz
2	Test stations	Single station
3	Control mode	PLC intelligent control, touch screen operation
4	Specimen size	Length 200 ± 5 mm, placed on base plate
5	Drive mode	Drive mode
6	Force range	10–4894 N, Resolution 0.1 N, Accuracy class 2.5, compliant with the force values specified in Table 4 of the standard.
7	Stroke	0–600 mm
8	Test speed	10–250 mm/min, adjustable
9	Compression block	(50 ± 0.5) × 50 × 50 mm (L × W × H), bottom edges chamfered R1
10	Base plate	Steel plate ≥ 10 mm, size 500 × 500 mm
11	Constant force time	0–999.9 s, presettable
12	Test procedure	(30 ± 3) s loading → (60 ± 2) s constant force → release
13	Conduit diameter measurement	Manual
14	Dimensions	approx. 1000 × 600 × 1350 mm (W × H × D)
15	Weight	150 kg
16	Operating Environment	temperature: 23 ± 2 °C Humidity: 30%–90% RH
