Aplicación de la norma IEC 61386-1:2017 Clausula 10.3 Aparatos de ensayo de impacto a baja temperatura
| Test stations: | Tres estaciones | Specimen length: | 200±5mm |
| Drop masses: | 0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (tres piezas cada una), tolerancia +1 0 % | Drop height: | 100 mm, 300 mm, tolerancia ±1%, ajustable |
| Steel anvil: | Ø20 mm, radio del arco inferior R300, 100 g | Release method: | Liberación mecánica manual tipo pestillo |
| High Light: | Prueba de impacto a baja temperatura IEC61386-1,Equipo de pruebas eléctricas con garantía,Sección 10.3 Aparatos de ensayo de choque |
||

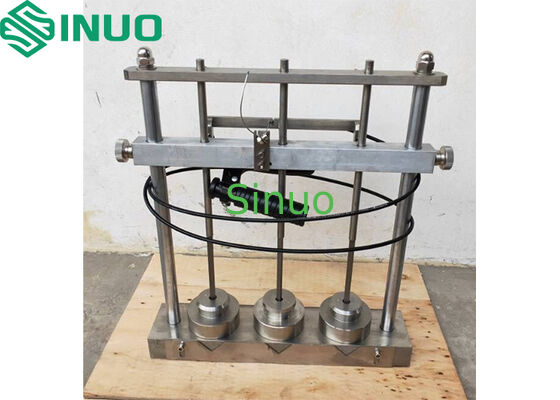

IEC61386-1:2017 Cláusula 10.3 Aparato de prueba de impacto a baja temperatura
Información del producto:
Normas aplicables: IEC61386-1:2017
Muestras y Alcance: Adecuado para conductos metálicos, no metálicos y compuestos utilizados para proteger y gestionar cables y/o alambres aislados para sistemas eléctricos o de comunicación de hasta 1000 V CA y/o 1500 V CC.
Propósito de la prueba: Evaluar la resistencia al impacto mecánico de los conductos después del acondicionamiento a baja temperatura.
Principio de la prueba: La muestra es impactada por un martillo en caída libre desde una altura especificada.
Estructura y Características:
Este dispositivo se utiliza junto con una cámara de baja temperatura.
El aparato debe colocarse sobre una superficie horizontal sólida.
Antes de la prueba, la muestra se acondicionará en una cámara de baja temperatura adecuada, y la prueba de impacto se completará en un plazo de 10 segundos después de retirarla de la cámara.
Parámetros técnicos:
|
No. |
Artículo |
Parámetros |
|
1 |
Modelo |
SN2127A |
|
2 |
Estaciones de prueba |
Tres estaciones |
|
3 |
Longitud de la muestra |
200 ± 5 mm |
|
4 |
Masas del martillo de caída |
0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (tres piezas cada una), tolerancia +1 0% |
|
5 |
Altura de caída |
100 mm, 300 mm, tolerancia ±1%, ajustable
|
|
6 |
Yunque de acero |
Ø20 mm, radio del arco inferior R300, 100 g |
|
7 |
Método de liberación |
Liberación mecánica manual tipo pestillo |
|
8 |
Figura de la estructura |
|
El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.
