Probador de aumento de temperatura superficial para calentadores de ambiente según IEC60335-2-30 Fig.103

Esta esquina de ensayo se ajusta al requisito estándar de la cláusula 11.2El uso de la tecnología de la información en el ámbito de la seguridad de los vehículos es un requisito básico para la certificación de los vehículos.

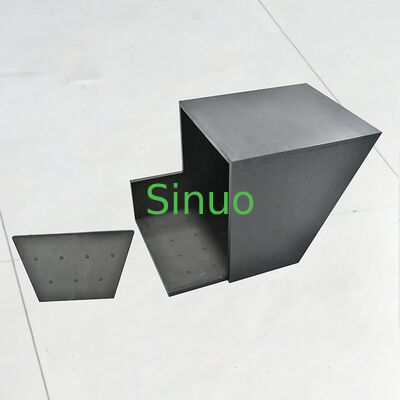

Esta caja de ensayo está hecha de madera contrachapada opaca pintada de negro de aproximadamente 20 mm de espesor. La pared A puede colocarse a diferentes distancias del extremo más lejano de la caja de ensayo.

La caja de ensayo se colocará en la esquina de ensayo, con el lado B contra una pared de la esquina de ensayo y el extremo inclinado de la caja de ensayo contra la otra pared.760 mm de profundidad y 470 mm de altura.

El calentador de cabina se coloca en la caja de ensayo en la posición más desfavorable según las instrucciones del fabricante, si cabe en la caja de ensayo, y con la distancia L = 0 mm. The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleLa pared A de la caja de ensayo puede moverse para aumentar L hasta una distancia máxima L= 220 mm.

Si el fabricante no ha suministrado ninguna instrucción para la colocación del calentador de cabina o si el calentador no cabe en la caja de ensayo,el calentador de la cabina se coloca en la posición más desfavorable en el suelo de la esquina de ensayo.Los calentadores que contienen elementos de calefacción PTC se colocan lejos de las paredes si esto llevará a temperaturas más altas.

El aumento de la temperatura de la almohadilla de fieltro se determina mediante termopares conectados a pequeños discos oscurecidos de cobre o latón, de 15 mm de diámetro y 1 mm de espesor.Los discos se colocan en la superficie de la pastilla.

La sonda puede mantenerse en su lugar mediante una abrazadera de laboratorio o un dispositivo similar. Se puede utilizar cualquier instrumento de medición que dé los mismos resultados que la sonda.

• Cumplimiento de las normas IEC:Fabricado de conformidad con los requisitos de la CIE 60335-2-30, cláusula 11.2 y figura 103.
• Esquina de la habitación simulada:Reproduce un rincón interior real compuesto por un suelo y dos paredes verticales, para obtener resultados de ensayo confiables para los calentadores.
• Con acabado negro mate:Las superficies interiores y exteriores están acabadas con pintura negra mate para una absorción uniforme del calor.
• Se trata de un sistema de control de la velocidad de la luz.Los agujeros preperforados están espaciados a intervalos de 10 cm, lo que facilita la instalación fácil de sensores de temperatura.
• Estructura robusta:Fabricado con madera contrachapada de aproximadamente 20 mm de espesor, con una construcción sólida y una vida útil prolongada.
