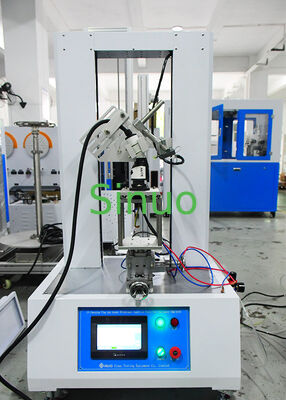

Probador de fuerza de inserción y extracción de enchufe EV que cumple con IEC 62196-1:2014

Cuota De Producción:	1
Precio:	Customized
Embalaje Estándar:	caja de madera contrachapada
Período De Entrega:	30 dias
Forma De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

SNQC1019S

Fuerza de prueba:

10~1000N

Precisión de carga:

±0,5%

carga mínima:

0.01n

Resolución de desplazamiento:

0,01 mm

Dirección de inserción:

Vertical

Velocidad de prueba:

0.01~100mm/min

Resaltar:

Probador de enchufe de VE conforme

Probador de extracción de enchufe de VE

Probador de fuerza IEC 62196-1

Descripción del producto

Los requisitos de la norma IEC 62196-1:2014 se aplican a los vehículos eléctricos.

Resumen del producto

ElTester de fuerza de inserción y extracción del enchufe de un vehículo eléctricoestá diseñado para evaluar el rendimiento mecánico de los conectores de carga de vehículos eléctricos, incluidos los enchufes de los vehículos eléctricos, los acopladores de los vehículos, los enchufes de carga y los dispositivos de bloqueo.

Este equipo de ensayo mide la fuerza de inserción y la fuerza de extracción durante los procesos de conexión y desconexión, asegurando que las interfaces de carga cumplan los requisitos mecánicos especificados en el punto 3.Se aplicarán las siguientes medidas:2014.

Equipado con un sistema de accionamiento del servomotor, un sensor de fuerza de alta precisión, un control inteligente PLC y una interfaz de operación con pantalla táctil, el probador proporciona una medición precisa de la fuerza,Registro automático de la fuerza máxima, y análisis en tiempo real de la curva de desplazamiento de la fuerza.

Es ampliamente utilizado por los fabricantes de cargadores de vehículos eléctricos, laboratorios de componentes de automóviles, organizaciones de certificación de terceros,instalaciones de ensayo de vehículos eléctricos para la verificación de la fiabilidad de los conectores de carga.

Cumplimiento de las normas:

Estándar	Descripción
Se aplicarán las siguientes medidas:2014	Los puntos de enchufe, tomas de enchufe, acopladores y entradas de vehículos ¢ Carga conductiva de vehículos eléctricos ¢ Parte 1: Requisitos generales

Aplicación

El probador de fuerza de inserción y extracción del enchufe del vehículo eléctrico es adecuado para ensayos de fuerza mecánica de:

Las demás máquinas de la partida 8411
Conectores de carga de vehículos eléctricos
Los acopladores para vehículos
Las tomas de toma de corriente del vehículo
Mecanismos de bloqueo de la interfaz de carga
Sistemas de conexión de carga conductiva CA/CC

Funciones de ensayo

Punto de ensayo	Descripción
Prueba de fuerza de inserción	Mide la fuerza requerida para introducir por completo una toma de carga EV en la interfaz del enchufe
Prueba de fuerza de tracción	Mide la fuerza de tracción necesaria para retirar el conector de carga
Prueba de fuerza del dispositivo de bloqueo	Evalúa el funcionamiento mecánico de las estructuras de bloqueo de los conectores
Análisis de la curva de fuerza	Registro de variaciones de fuerza durante el proceso de inserción y extracción
Detección de fuerza pico	Captura automáticamente el valor máximo de la fuerza durante el ensayo

Características del producto

Sistema de medición de la fuerza de alta precisión

El probador utiliza una celda de carga de precisión para monitorear los cambios de fuerza en tiempo real con alta precisión.

Movimiento controlado por servomotor

El sistema de accionamiento servo proporciona un movimiento vertical suave y estable, garantizando resultados de ensayo repetibles en condiciones de velocidad controlada.

Control inteligente del PLC

Un sistema de control basado en PLC con una interfaz de pantalla táctil en color permite a los operadores establecer los parámetros de prueba, monitorear el estado de la prueba y analizar las curvas de desplazamiento de fuerza de manera conveniente.

Configuración de ensayo flexible

El equipo admite rangos de fuerza personalizados y diferentes accesorios de conectores de carga de acuerdo con los requisitos del cliente.

Diseño de protección de la seguridad

Las funciones integradas de alarma de sobrecarga y protección contra fugas mejoran la seguridad operativa durante los ensayos.

Parámetros técnicos:

Estación de ensayo	Estación única
Método de control eléctrico	Control integrado inteligente PLC, funcionamiento de la interfaz táctil hombre-máquina a color
Modo de conducción	Motor de accionamiento por servo
Valor de la fuerza de ensayo	10~1000N, otros rangos pueden ser personalizados
Precisión de carga	± 0,5%
Indicación de la carga mínima	0.01N
Display de desplazamiento mínimo	0.01 mm
Dirección de inserción	Válvulas de acoplamiento
Velocidad de ensayo	0.01 ~ 100 mm/min
Piso de ensayo	Placas de acero resistente a la carga y espesadas
Dispositivo de elevación	Deslizador de precisión
Titular del espécimen	Un accesorio especial para la interfaz de carga del arma, otros estilos necesitan ser personalizados
Proteger	Alarma de sobrefuerza, protección contra fugas
Fuente de alimentación	AC220V ± 10%/50Hz, potencia 1KW
Dimensión y peso del equipo	Aproximadamente W500D850H1550mm, peso: alrededor de 120kg

¿Por qué elegir este equipo de prueba de fuerza de enchufe de EV?

Conforme con los requisitos de ensayo de los conectores de carga de vehículos eléctricos de la norma IEC 62196-1
Medición precisa de la fuerza de inserción y de retirada
Apto para fabricantes y laboratorios de conectores de carga de vehículos eléctricos
El movimiento controlado por servo garantiza ensayos estables y repetibles
Soporta accesorios personalizados para diferentes interfaces de carga de EV
Solución ideal para el control de calidad del sistema de carga de vehículos eléctricos
