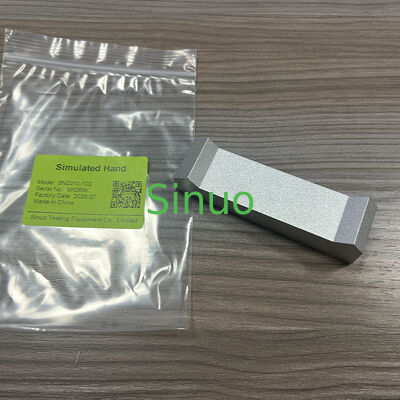

Herramienta de prueba de contacto involuntario para electrodomésticos IEC60335‑2‑3

Esta Herramienta de Prueba de Contacto Involuntario, también conocida como Calibrador de Prueba de Mano Simulada, es una sonda de prueba estandarizada diseñada estrictamente para IEC 60335-2-3 Cláusula 22.13 y Figura 102. Fabricada en aluminio, este accesorio de prueba especial reproduce la geometría de una mano humana, diseñado para identificar componentes adyacentes a las manijas de los electrodomésticos que los usuarios pueden tocar accidentalmente durante la operación diaria.

Muchos electrodomésticos eléctricos están equipados con manijas para el agarre y la operación. Cuando los operadores sujetan o agarran estas manijas, el contacto no intencionado con componentes cercanos con riesgo eléctrico crea peligros críticos de seguridad eléctrica. Esta sonda de mano simulada simula escenarios de agarre de mano del mundo real, localizando zonas peligrosas accesibles a menos de 13 mm de la parte inferior de la manija. Cooperando con un galga de espesores, juzga si las partes peligrosas pueden ser tocadas involuntariamente, ayudando a los laboratorios y fabricantes a validar la seguridad del producto contra los requisitos de seguridad de electrodomésticos IEC.

• Estándar Aplicable: IEC 60335-2-3 Cláusula 22.13, Figura 102
• Material de Construcción: Aluminio
• Dimensión: Altura total 25 mm; dimensión de los puntos de contacto clave A y B 19 mm; longitud del cuerpo principal 75 mm; segmento final 6 mm; altura del escalón interior 6 mm
• Accesorio a juego: Se utiliza junto con galga de espesores (según la Figura 103-105 del estándar)
• Objeto de prueba: Zonas adyacentes a la manija de electrodomésticos eléctricos

• Geometría estricta según el estándar IEC: Sigue 1:1 los requisitos dimensionales de la Figura 102, garantiza resultados de prueba repetibles y comparables para la certificación.
• Construcción robusta de aluminio: El material de aluminio de alta resistencia resiste la deformación bajo pruebas repetidas; dimensión estable, larga vida útil.
• Estructura con forma de mano de simulación real: Dos puntos de contacto A y B soportan modos de prueba de contacto de doble punto o de un solo punto, coincide con el flujo de trabajo de prueba estándar.
• Fácil de operar: Insertar directamente en las aberturas de la manija, cooperar con la galga de espesores para completar la evaluación; no se requiere una configuración complicada.
• Listo para certificación: Los resultados de las pruebas son rastreables y aceptables para pruebas de laboratorio de terceros y presentación de cumplimiento de productos.

Este accesorio de prueba de mano simulada se adopta ampliamente en la inspección de seguridad de electrodomésticos, la verificación de I+D y la certificación de productos según el estándar IEC.

Se utiliza para detectar partes adyacentes a las manijas de los electrodomésticos que podrían tocarse accidentalmente. La sonda verifica áreas peligrosas a menos de 13 mm por debajo de la parte inferior de la manija. Los operadores insertan el calibrador de mano simulada en las aberturas de la manija, realizan la inspección con una galga de espesores siguiendo los procedimientos de la Figura 104 / Figura 105. Si el perfil inferior de la manija bloquea el contacto simultáneo de los puntos A y B, realice la prueba con contacto de un solo punto respectivamente según sea necesario.

Esta prueba identifica riesgos potenciales de contacto involuntario, ayuda a optimizar el diseño estructural de las manijas del producto, evita peligros ocultos de descarga eléctrica y garantiza la seguridad del usuario final para electrodomésticos producidos en masa.
