IEC 60335-2-15:2024 Probador de resistencia del mango de la caldera para el ensayo de resistencia mecánica

Probador de resistencia de asa de hervidor IEC 60335-2-15:2024 para pruebas de resistencia mecánica

Descripción general del producto

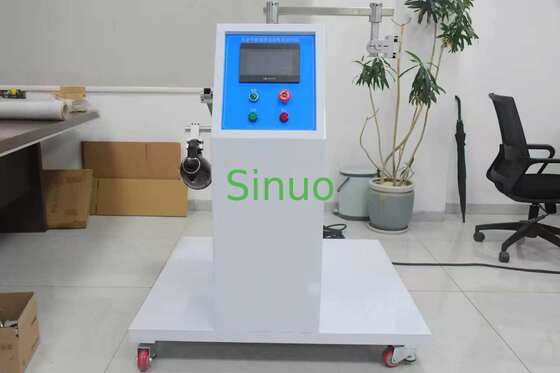

El aparato de prueba de resistencia de asa de hervidor SN1133 es un equipo de prueba de laboratorio de doble estación construido para verificar la durabilidad mecánica de las asas de los hervidores eléctricos y sus conjuntos de fijación. Ejecuta pruebas de balanceo cíclico horizontal y vertical según lo especificado en la cláusula 21.101, figuras 109 y 110 de IEC 60335-2-15:2024, evitando riesgos de seguridad causados por la fractura inesperada del asa durante la operación diaria del usuario final. Fabricado en Guangzhou, China, este probador de cumplimiento sirve a fábricas de electrodomésticos, laboratorios de pruebas de terceros e institutos de inspección de calidad para la validación de productos antes de su comercialización.

Propósito y principio

Propósito:El aparato de prueba de resistencia de asa de hervidor SN1133 está diseñado para la prueba de muestras de hervidores en cumplimiento con la cláusula 21.101, figuras 109 y 110 de IEC 60335-2-15:2024. Evalúa la resistencia mecánica de las asas de los hervidores y sus conjuntos de fijación, verificando que las asas no se rompan inesperadamente durante la operación normal para evitar posibles peligros de seguridad para los usuarios finales.
Principio de prueba:Controlado por un sistema PLC e interfaz de pantalla táctil, un servomotor acciona el mecanismo del brazo oscilante para realizar pruebas de resistencia de balanceo cíclico horizontal y vertical. La muestra del hervidor se carga con bolas de acero de 1.2 veces la capacidad nominal. Se coloca una almohadilla de goma de 5 mm con una dureza Shore de 50 ± 10 entre el accesorio y el asa del hervidor.

1. Prueba de balanceo horizontal: El hervidor se balancea dentro de un rango de 90° durante 2500 ciclos a 10 ciclos por minuto. Un ciclo completo va de 0° a 90° y regresa a 0°, con aceleración y desaceleración uniformes controladas por el servomotor.

1. Prueba de balanceo vertical: El hervidor se balancea dentro de un rango de 120° durante 5000 ciclos a 10 ciclos por minuto. Un ciclo completo va de 0° a 120° y regresa a 0°, con aceleración y desaceleración uniformes del servomotor.

Especificaciones técnicas
