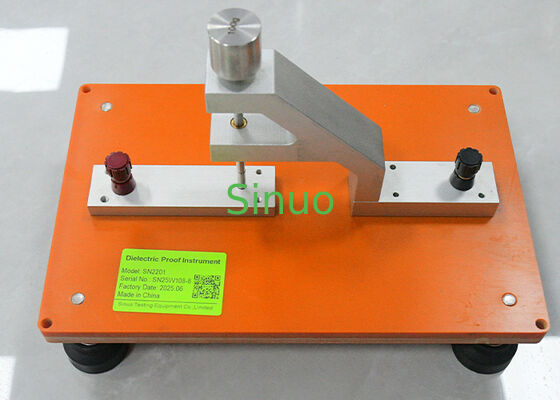

IEC 62368-1 Figura 29 Instrumento de ensayo de resistencia eléctrica para aislamiento sólido

ElInstrumento de ensayo de resistencia eléctricaes un aparato de ensayo dedicado a evaluar la resistencia dieléctrica y el rendimiento aislante de los materiales aislantes sólidos de conformidad con:Las condiciones de las pruebas de ensayo deben ser las siguientes:4.9.1, Figura 29.

El instrumento está diseñado para aplicar las condiciones de contacto mecánico especificadas a una muestra de aislamiento durante el ensayo.ayudar a los laboratorios a verificar si el material puede mantener un aislamiento eléctrico adecuado en las condiciones definidas en la norma de seguridad aplicable.

Esto...Aparato de ensayo IEC 62368-1 Figura 29es especialmente adecuado para laboratorios de seguridad eléctrica, laboratorios de certificación de productos,Departamentos de I+D y fabricantes que realizan la verificación de materiales aislantes para equipos eléctricos y electrónicos.

El SN2201 se suministra con dos configuraciones para diferentes requisitos de la muestra. Las abrazaderas y barras metálicas correspondientes se pueden seleccionar de acuerdo con la disposición de prueba aplicable, incluyendoConfiguraciones Φ 5-100 y Φ 6.4-50.

El aislamiento sólido es una parte importante de la seguridad eléctrica, ya que evita las rutas de corriente no deseadas entre las partes conductoras.el material aislante puede necesitar soportar tensiones eléctricas y mecánicas especificadas sin avería o pérdida de rendimiento aislante.

El SN2201 está diseñado como un dispositivo de ensayo específico de la norma IEC 62368-1, figura 29, para este tipo de evaluación.

Las aplicaciones típicas incluyen ensayos y verificación de:

• Materiales sólidos de aislamiento eléctrico
• Las hojas y barreras aislantes
• Componentes eléctricos y electrónicos
• Construcciones aislantes utilizadas en equipos
• Cables y materiales aislantes conexos
• Componentes aislantes de los transformadores
• Los demás aparatos de protección
• Partes aislantes críticas para la seguridad

El aparato puede integrarse en el sistema más amplio de ensayos de conformidad con la norma IEC 62368-1 de un laboratorio de seguridad eléctrica, junto con otras pruebas de resistencia dieléctrica, resistencia al aislamiento,equipo de ensayo de accesibilidad y seguridad mecánica.

El ensayo se basa en el establecimiento de la condición de contacto especificada entre la muestra de ensayo y los componentes de ensayo correspondientes.

Dependiendo de la disposición del ensayo, se seleccionan la abrazadera y la barra metálica adecuadas.después de lo cual se puede establecer la configuración de ensayo especificada para su evaluación.

El SN2201 ofrece dos opciones de barras metálicas para acomodar las configuraciones especificadas en la figura 29:

• Φ5 ± 0,1 mm barra de metal, 100 g
• Barras de metal de Φ6,4 mm, 50 g

Esta configuración permite a los laboratorios realizar ensayos repetibles manteniendo los requisitos de dimensiones y carga especificados para la disposición de ensayo aplicable.
