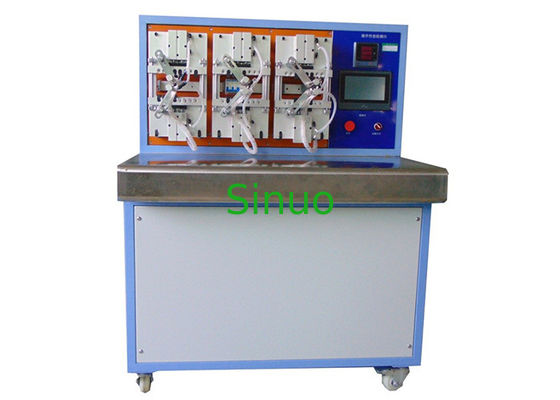

IEC 61009-1 Probador de Vida Mecánica y Eléctrica de Interruptores Automáticos

IEC 61009-1 Testador de vida útil mecánico y eléctrico de interruptores

Normas y cláusulas:

El equipo de ensayo cumple los requisitos normalizados de la norma IEC 61009-1:2012, IEC 60898-1:2015, punto 9.11, etc.

Puede llevar a cabo pruebas de vida útil mecánica y eléctrica en el interruptor,y el gabinete de carga de apoyo puede realizar la prueba de carga en el interruptor de circuito bajo las condiciones de voltaje nominal y corriente nominalEl sistema de control independiente de pantalla táctil PLC + se utiliza para completar el control automático de los productos de prueba.La tecnología de control automático se utiliza en el proceso de ensayo, que puede completar las estadísticas y el resumen de los tiempos de prueba, controlar el tiempo de cierre y apertura, y juzgar inteligentemente si los contactos son buenos o malos.Utilice la pantalla táctil y el controlador lógico programable PLC como la unidad de control principal, y utilizar el cilindro como fuerza motriz para abrir y cerrar el interruptor.la máquina proporciona alimentación de corriente continua y de corriente alterna para la fuente de alimentación del interruptor, y el efecto de controlar la apertura y el cierre del interruptor se consigue mediante el control de la fuente de alimentación.

Características:

1La caja de equipos adopta el chasis integrado de acero de alta calidad, placa de sellado recubierta con spray, y la superficie está rociada con antiestático, anti-róxido y anti-corrosión.

2El panel y los botones de operación se colocan en el lado derecho del equipo, que es conveniente de usar y hermoso en apariencia.

3El equipo está equipado con una caja de protección y el ensayo se lleva a cabo en la caja de protección de seguridad.

4El equipo es compatible con la producción de productos de cortadores de circuito de caja moldeada 3P-4P y productos con especificaciones actuales de 63A ¥ 125A.

5. La corriente del marco no se utiliza para el ensayo al mismo tiempo. El equipo está equipado con un conjunto de accesorios de cierre y apertura automáticos. La corriente del equipo depende de la forma del producto.Por ejemplo:, la corriente es conductiva cuando el producto está cerrado, y la corriente no es conductiva después de que el producto se abre, y el ciclo se repite en secuencia, y la corriente de carga es ajustable,y la corriente se superpone de 1-125A, y el número de tiempos de cierre y apertura se puede ajustar manualmente. (Ilimitado, disponible en la interfaz de parámetros de pantalla táctil para la configuración) El equipo tiene un total de cuatro pares de accesorios,Solo se puede probar un producto a la vez, y la fuente de alimentación de ensayo es un conjunto.

Parámetros técnicos:

Modelo	No incluye:
Método de control eléctrico	Control integrado inteligente por PLC, funcionamiento de la interfaz táctil hombre-máquina
Objetos de ensayo	1Prueba de vida útil del interruptor de apertura y cierre no automático 2Prueba de vida útil del interruptor de apertura y cierre automático con energía
Producto de ensayo	3~125A, compatibles con el ensayo de vida útil mecánica y eléctrica de un interruptor de circuito en miniatura de un polo ~ cuatro polos, respectivamente, sin ensayo simultáneo
Modo de viaje	El propio cilindro electromagnético o externo del interruptor empuja el desencadenamiento y el cierre
Modo de conducción	Accionamiento del cilindro
Estación de ensayo	3 estaciones
Fuente de alimentación de voltaje de la bobina del interruptor	Acción de voltaje de corriente alterna entre 0 y 300 V
Método de ajuste del voltaje	Ajuste automático
Resolución	0. 1V
Precisión	2 ± 1%
En la bobina del interruptor de circuito suministro de voltaje	Las partidas de la caja de corriente
Método de ajuste del voltaje	Ajuste automático
Resolución	0. 1V
Precisión	2 ± 1%
Configuración de la hora de cierre	1 ~ 999.9 s
Configuración de la hora de apertura	1 ~ 999.9 s
Configuración de horarios de apertura y cierre	1~999999
Función de protección	Supertensión, sobrecorriente, cortocircuito
Dispositivo de alarma acústica y lumínica	Recordar a tiempo al operador durante el ensayo o cuando aparezcan productos de ensayo no cualificados
Dimensión	Se trata de un vehículo de la categoría M1
Peso	Alrededor de 200 kg.





Muestra de detalles:
