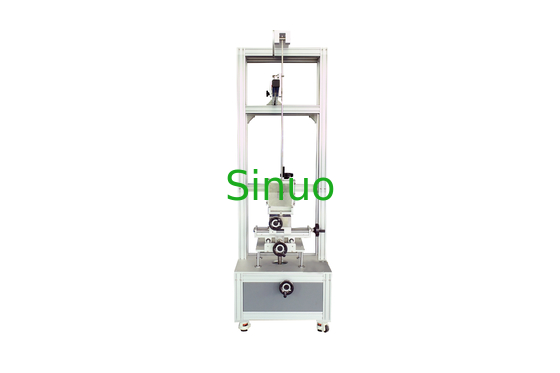

Teste de impacto de péndulo de baja energía IEC 60898 para el ensayo de interruptores de circuito y tomas

Cuota De Producción:	1
Precio:	Customized
Embalaje Estándar:	caja de madera contrachapada
Período De Entrega:	30 días
Forma De Pago:	T/t
Capacidad De Suministro:	10 juegos por mes

Detalles Información

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

No incluye:

Applied Standard:

IEC60898-1

Impact Mass:

150±1g(200g)

Mounting Bracket Mass:

10±1Kg

Mounting Bracket Size:

175*175*8 mm

Sample Range:

Panel/rail/recessed/panel mount type

Impact Head:

R10 polyamide, hardness HR100

Mounting brackets:

Can rotate ±90°

Regulación de la posición:

100 ̊ 100 mm ajustable

Resaltar:

Tester de impacto del péndulo según la norma IEC 60898

Prueba de impacto de péndulo de baja energía

Prueba de impacto del péndulo del interruptor de circuito

Descripción del producto

Teste de impacto de péndulo de baja energía IEC 60898 para el ensayo de interruptores de circuito y tomas

Resumen del producto:

Este equipo de ensayo de impacto de péndulo de baja energía está diseñado para realizar ensayos de resistencia a los impactos mecánicos de conformidad con las normas IEC 61009-1:2012 y IEC 60898-1:2015.Se aplica a las tomas de interruptor, interruptores de circuito montados en paneles y en rieles, contactores, cajas de instalación y otros dispositivos eléctricos que puedan estar sujetos a tensiones mecánicas durante el uso normal.

Utilizando un principio de péndulo de 1 metro (prueba Eha), el martillo de impacto se libera desde una altura definida, produciendo un impacto preciso en la muestra de ensayo mediante la conversión de energía gravitacional.Esto simula golpes mecánicos del mundo real para evaluar la durabilidad y la seguridad estructural de las partes expuestas.

Características clave:

Conformidad con la norma: CEI 61009-1:2012, CEI 60898-1:2015
No se requiere instalación: diseño en pie, listo para usar
Soporte de montaje flexible: totalmente ajustable en las direcciones X, Y y Z (± 100 mm) y capaz de girar ± 90 ° alrededor de los ejes horizontal y vertical
Prueba de impacto dirigida: el ángulo de liberación puede ajustarse para golpear las superficies delanteras o laterales de la muestra.
Soporte de muestras versátil: Compatible con el montaje de paneles, montaje de rieles y interruptores de circuito de montaje incrustado

Parámetros técnicos:

Modelo	No incluye:
Rango de muestras aplicable	Dispositivo de montaje de paneles, de montaje de rieles, empotrado, de montaje de paneles
Cabeza del elemento de impacto	R10 poliamida, dureza HR100
Masa del elemento de impacto (masa equivalente)	150 ± 1 g ((200 g)
Calidad del soporte de montaje	10 ± 1 kg
Los demás dispositivos de montaje	Puede girar ± 90 ° alrededor de la placa de montaje, la placa de montaje puede girar ± 90 ° alrededor del eje vertical, X, Y, Z tres ejes se pueden ajustar
Regulación de la posición	El soporte X-100?? 100mm, Y-100?? 100mm, Z-100?? 100mm ajustable por carrera
Pantalón de balanceo	Un péndulo de acero con una longitud de 1000±1 mm, una masa de 100±1 g, un diámetro exterior de material de 9 mm y un espesor de pared de 0,5 mm
Alturas de impacto	0-500 mm, pantalla de escala (conversión del ángulo correspondiente)
Placa de montaje del interruptor	Los demás productos de la partida 85
Accesorios para muestras	Dispositivo de montaje del interruptor no cerrado Las demás partes de los aparatos de ensayo
Dimensión	Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero.
Peso	Alrededor de 140 kg.

Altura de la caída:

Energía /J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Masa equivalente en kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Altura de la caída ± 1% mm	56	(100)	80	(150)	140	El número de personas afectadas	(250)	200	280	400	400	300	200	400	500
Nota 1, véase la nota 3.2.2Nota 2: la unidad de energía de esta parte del joule (J) se deriva de la aceleración gravitatoria estándar (g), el valor total de g alrededor: 10 m / s2.

Teste de impacto de péndulo de baja energía IEC 60898 para el ensayo de interruptores de circuito y tomas 2

Teste de impacto de péndulo de baja energía IEC 60898 para el ensayo de interruptores de circuito y tomas 3

Teste de impacto de péndulo de baja energía IEC 60898 para el ensayo de interruptores de circuito y tomas 4
