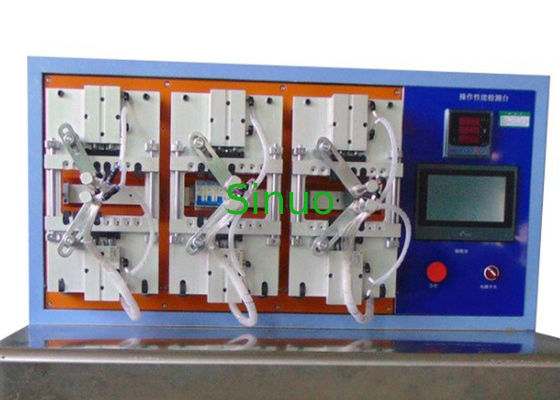

IEC 60898-1 Cláusula 9.11 Probador de vida útil mecánico y eléctrico del interruptor
| Applied Standard: | Se aplicará el método de ensayo de la norma IEC 60898-1, IEC 61009-1. | Voltage Setting Method: | ajuste automático |
| Protective Function: | Sobretensión, sobreintensidad de corriente, cortocircuito | Trip Test Mode: | Electromagnético o Cilindro |
| Circuit Breaker Coil Voltage: | DC0~60V;AC0~300V | Test Product: | 3~125A; de uno/cuatro polos |
| High Light: | sistemas de pruebas del emc,servicios electromágneticos de la prueba |
||
IEC 60898-1 Cláusula 9.11 Probador de Vida Mecánica y Eléctrica de Interruptores Automáticos
Normas y Cláusulas:
IEC 60898-1:2015 Accesorios eléctricos - Interruptores automáticos para protección contra sobrecorriente para instalaciones domésticas y similares - Parte 1: Interruptores automáticos para funcionamiento en corriente alterna, cláusula 9.11 Verificación de la resistencia mecánica y eléctrica
Y IEC 61009-1:2024 Interruptores automáticos diferenciales con protección contra sobrecorriente integrada para uso doméstico y similar (RCBO) - Parte 1: Reglas generales
Información de Producción:
Diseñado para versatilidad y precisión, el sistema realiza pruebas completas de vida mecánica y eléctrica en interruptores automáticos. El armario de carga correspondiente permite las pruebas con carga en condiciones nominales de funcionamiento, a la vez que admite la verificación del mecanismo libre de disparo.
Con un sistema de control totalmente automatizado con integración de PLC y pantalla táctil, el equipo ofrece un funcionamiento inteligente: seguimiento de ciclos, control de los tiempos de apertura/cierre y evaluación automática de la calidad de los contactos.
Impulsado por actuadores neumáticos y una lógica de control avanzada, garantiza un movimiento estable y fiable. Para los interruptores automáticos con funciones de autoactivación, el sistema proporciona fuentes de alimentación de CC y CA personalizables, lo que permite un control preciso de las operaciones de apertura y cierre mediante una entrada de alimentación ajustable.
Parámetros Técnicos:
| Modelo | SN2503 |
| Método de control eléctrico | Control integrado inteligente PLC, operación de interfaz táctil hombre-máquina |
| Elementos de prueba |
1. Prueba de vida útil del interruptor automático de apertura y cierre no automático 2. Prueba de vida útil energizada del interruptor automático de apertura y cierre |
| Producto de prueba | 3~125A, compatible con la prueba de vida mecánica y eléctrica de interruptores automáticos en miniatura de uno a cuatro polos respectivamente, no se prueba al mismo tiempo |
| Modo de disparo | El propio electroimán del interruptor automático o el cilindro externo empujan el disparo y el cierre |
| Modo de accionamiento | Accionamiento por cilindro |
| Estación de prueba | 3 estaciones |
| Suministro de voltaje de la bobina del interruptor automático | CA0~300V |
| Método de ajuste de voltaje | Ajuste automático |
| Resolución | 0. 1V |
| Precisión | 2±％ |
| Suministro de voltaje de la bobina del interruptor automático | CC0~60V |
| Método de ajuste de voltaje | Ajuste automático |
| Resolución | 0. 1V |
| Precisión | 2±％ |
| Ajuste del tiempo de cierre | 1~999.9s |
| Ajuste del tiempo de apertura | 1~999.9s |
| Ajuste de los tiempos de apertura y cierre | 1~999999 |
| Función de protección | Sobretensión, sobrecorriente, cortocircuito |
| Dispositivo de alarma sonora y luminosa | Recordar al operador a tiempo durante la prueba o cuando aparezcan productos de prueba no calificados |
| Dimensión | 1200mm×800mm×1500mm |
| Peso | Aproximadamente 200 KG |
-
El equipo cuenta con un chasis de acero totalmente integrado de alta resistencia con paneles sellados con precisión, acabado con un revestimiento antiestático, antioxidante y resistente a la corrosión para una mayor durabilidad y fiabilidad a largo plazo.
-
Diseño centrado en el usuario con un panel de control posicionado ergonómicamente y botones de funcionamiento en el lado derecho, que ofrece un funcionamiento cómodo y una apariencia elegante y moderna.
-
Equipado con una carcasa protectora dedicada, que garantiza que todas las pruebas se realicen de forma segura dentro de un entorno totalmente blindado para una protección óptima del operador.
-
Totalmente compatible con la producción y las pruebas de interruptores automáticos de caja moldeada (MCCB) de 3P–4P en el rango de especificaciones de 63A a 125A, lo que satisface diversas necesidades de producción.
-
Con un sistema de sujeción automático inteligente, el equipo admite operaciones precisas de apertura y cierre. La corriente de prueba se ajusta de acuerdo con la configuración del producto: conductora cuando está cerrada, no conductora cuando está abierta, ejecutando ciclos continuos con una corriente de carga ajustable que oscila entre 1A y 125A. El número de ciclos de prueba se puede configurar libremente a través de la intuitiva interfaz de pantalla táctil.
-
Equipado con cuatro pares de fijaciones para adaptarse a varios tipos de productos, el sistema admite pruebas de un solo producto a la vez con una fuente de alimentación estable dedicada para garantizar la precisión y la consistencia.
