IEC60898-1 MCCB Pruebas de seguridad modulares inteligentes de propiedades dieléctricas
Propiedades básicas
Lugar de origen:
China
Nombre de la marca:
Sinuo
Proceso de dar un título:
Calibration Certificate (Cost Additional)
Número de modelo:
SN6872F
Propiedades comerciales
Cantidad mínima de pedido:
1
Precio:
Customized
Condiciones de pago:
L/C, T/T, Western Union,
Capacidad de suministro:
1 juego por mes
Presupuesto
| Applied Standard: | Las especificaciones de la IEC 60898-1:2015 | Applied Clause: | Cláusula 9.7 |
| AC Output Voltage Range: | 100 ~ 5000V | IR Output Voltage Range: | 200～2500V |
| DC Output Voltage Range: | Las demás | GR Output Voltage Range: | 1.00～32.00A |
| High Light: | sistemas de pruebas del emc,servicios electromágneticos de la prueba |
||
Descripción del producto
Probador de seguridad modular inteligente para propiedades dieléctricas de MCCB IEC60898-1
Normas y cláusulas:
Este probador cumple con los requisitos de numerosas normas, incluyendo, entre otras, IEC 61009-1:2012 e IEC 60898-1:2015 Cláusula 9.7.
Con siete funciones integrales—tensión de resistencia AC, tensión de resistencia DC, resistencia de aislamiento, puesta a tierra, corriente de fuga, potencia y pruebas de arranque a baja tensión—esta plataforma avanzada proporciona capacidades de prueba de seguridad todo en uno.
Con su arquitectura modular globalmente avanzada, el sistema integra pruebas de cumplimiento de seguridad con la gestión inteligente de la información. Compatible con la recopilación, almacenamiento, análisis y transmisión de datos, ofrece una solución de vanguardia para entornos de fabricación inteligentes y conectados y es la opción óptima para las pruebas de fábrica inteligente.
Parámetros técnicos:
| Modelo | Proyecto de prueba | Función | Precisión | ||||||||
| ACW | DCW | IR | GB | LC | PWR | STR | O/S | Fuente de alimentación de frecuencia variable | transformador | 1% | |
| SN6872F | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
Características:
■ Pantalla táctil a color de 12 pulgadas con teclado virtual integrado para una entrada rápida e intuitiva.
■ Sistema de prueba desarrollado independientemente software diseñado para soportar completamente los requisitos de prueba inteligente.
■ Almacenamiento local de datos de prueba con conectividad perfecta a MES y otros sistemas de gestión de información.
■ Mediciones de alta precisión: elementos de prueba principales con una precisión del 1%, pruebas de potencia con una precisión del 0,2%.
■ Múltiples interfaces de comunicación incluyendo WiFi, Ethernet, USB, RS232, RS485 y CAN para una conectividad versátil.
■ Sistema de prueba desarrollado independientemente software diseñado para soportar completamente los requisitos de prueba inteligente.
■ Almacenamiento local de datos de prueba con conectividad perfecta a MES y otros sistemas de gestión de información.
■ Mediciones de alta precisión: elementos de prueba principales con una precisión del 1%, pruebas de potencia con una precisión del 0,2%.
■ Múltiples interfaces de comunicación incluyendo WiFi, Ethernet, USB, RS232, RS485 y CAN para una conectividad versátil.
■ Diseño modular: Cada función se implementa como una tarjeta modular, lo que permite la selección y personalización flexible de múltiples funciones. Esto apoya un sistema innovador de ventas y servicio.
■ Pruebas en paralelo: Las pruebas de tensión de resistencia, aislamiento y puesta a tierra se pueden realizar simultáneamente, lo que reduce significativamente el tiempo total de prueba y mejora la eficiencia.
■ Autodiagnóstico de fallas: El sistema muestra las causas de las fallas, admite actualizaciones remotas y presenta un diseño modular para permitir la solución rápida de problemas.
■ Actualización remota: El software se puede actualizar de forma remota para solucionar problemas e implementar actualizaciones personalizadas sin intervención in situ.
■ Descarga rápida: La tecnología patentada de descarga rápida descarga el objeto probado en 50 ms, lo que mejora la seguridad y la eficiencia.
■ Protección de alto voltaje (GFI): La monitorización en tiempo real del bucle detecta dinámicamente el estado del objeto probado. En caso de contacto del personal con alto voltaje, el sistema desconecta automáticamente la salida de alto voltaje, evitando descargas eléctricas y garantizando la seguridad del operador.
■ Conectividad WiFi: Admite la conexión a redes inalámbricas y puntos de acceso móviles, lo que permite la comunicación en red, el diagnóstico remoto, las actualizaciones remotas y otras funciones en línea.
■ Fuente de alimentación integrada: La fuente de alimentación de conversión de frecuencia integrada proporciona una salida en tiempo real de voltaje y frecuencia según sea necesario, con una capacidad integrada de 6KVA (personalizable para necesidades de mayor potencia).
■ Detección de arco: Detecta circuitos de corriente anormales en el objeto probado para identificar eficazmente los defectos de cortocircuito expuestos.
■ Escaneo de código de barras: Admite el inicio de la prueba activado por código de barras, las pruebas por lotes y la vinculación de datos entre el código de barras y los resultados de la prueba, lo que simplifica la gestión y el análisis de datos.
■ Gestión de datos: La visualización gráfica en tiempo real de los datos estadísticos facilita el análisis y la gestión. Compatible con bases de datos, MES y otros sistemas de información para una integración perfecta.
■ Pruebas en paralelo: Las pruebas de tensión de resistencia, aislamiento y puesta a tierra se pueden realizar simultáneamente, lo que reduce significativamente el tiempo total de prueba y mejora la eficiencia.
■ Autodiagnóstico de fallas: El sistema muestra las causas de las fallas, admite actualizaciones remotas y presenta un diseño modular para permitir la solución rápida de problemas.
■ Actualización remota: El software se puede actualizar de forma remota para solucionar problemas e implementar actualizaciones personalizadas sin intervención in situ.
■ Descarga rápida: La tecnología patentada de descarga rápida descarga el objeto probado en 50 ms, lo que mejora la seguridad y la eficiencia.
■ Protección de alto voltaje (GFI): La monitorización en tiempo real del bucle detecta dinámicamente el estado del objeto probado. En caso de contacto del personal con alto voltaje, el sistema desconecta automáticamente la salida de alto voltaje, evitando descargas eléctricas y garantizando la seguridad del operador.
■ Conectividad WiFi: Admite la conexión a redes inalámbricas y puntos de acceso móviles, lo que permite la comunicación en red, el diagnóstico remoto, las actualizaciones remotas y otras funciones en línea.
■ Fuente de alimentación integrada: La fuente de alimentación de conversión de frecuencia integrada proporciona una salida en tiempo real de voltaje y frecuencia según sea necesario, con una capacidad integrada de 6KVA (personalizable para necesidades de mayor potencia).
■ Detección de arco: Detecta circuitos de corriente anormales en el objeto probado para identificar eficazmente los defectos de cortocircuito expuestos.
■ Escaneo de código de barras: Admite el inicio de la prueba activado por código de barras, las pruebas por lotes y la vinculación de datos entre el código de barras y los resultados de la prueba, lo que simplifica la gestión y el análisis de datos.
■ Gestión de datos: La visualización gráfica en tiempo real de los datos estadísticos facilita el análisis y la gestión. Compatible con bases de datos, MES y otros sistemas de información para una integración perfecta.
Tensión de resistencia AC (ACW)
| Salida nominal | 5KV/100mA, corriente de cortocircuito>200mA |
| El rango de tensión de salida | 100 ~ 5000V |
| Precisión de la tensión de salida | ±(1%× valor establecido +2 palabras) |
| Resolución de tensión | 1V |
| Frecuencia de salida | 50/60Hz |
| Precisión de la frecuencia | ±0.1Hz |
| Ajuste de salida | ±(1%× valor establecido +2 palabras) |
| Límite superior de corriente | 0.00 a 100.00mA |
| El límite inferior de corriente | 0.000 a 9.999mA |
| Rango de medición de corriente | 0.00 ~ 100.0mA |
| La resolución de la medición de corriente | 0.001/0.01mA |
| Precisión de la medición de corriente | ±(1%× valor de lectura +5 palabras) |
| Tiempo de subida lento | 0-999.9s |
| Tiempo de bajada lento | 0.1-999.9s |
| Tiempo de prueba | 0,0.3-999.9s |
| Resolución de tiempo | 0.1s |
| Precisión del tiempo | ±(0.2% x valor establecido +1 palabra) |
| Detección de arco | 0-9 |
| Rango de compensación de corriente | 0.000-20.00mA |
Tensión de resistencia DC (DCW)
| Salida nominal | 6KV/10mA |
| El rango de tensión de salida | 200～6000V |
| Precisión de la tensión de salida | ±(1%× valor establecido +2 palabras) |
| La ondulación de salida | ＜2% |
| Límite superior de corriente | 0.00 a 10.00mA |
| El límite inferior de corriente | 0.000 a 9.999mA |
| Rango de medición de corriente | 0.00 ~ 10.0mA |
| La resolución de la medición de corriente | 0.001/0.01mA |
| Precisión de la medición de corriente | ±(1%× valor de lectura +5 palabras) |
| Tiempo de subida lento | 0-999.9s |
| Tiempo de bajada lento | 0.1-999.9s |
| Tiempo de prueba | 0,0.3-999.9s |
| Resolución de tiempo | 0.1s |
| Precisión del tiempo | ±(0.2% x valor establecido +1 palabra) |
| Detección de arco | 0-9 |
| Rango de compensación de corriente | 0.000-5.000mA |
| Tiempo de descarga | 100ms |
Resistencia de aislamiento (IR)
| Salida nominal | 2500V/50GΩ | |
| El rango de tensión de salida | 200～2500V | |
| Resolución de tensión | 1V | |
| Precisión de la tensión de salida | ±(1%× valor establecido +2 palabras) | |
| Coeficiente de rizado | ≤2% | |
| Rango de medición de resistencia | 0.00 a 10.00mA | |
| Resolución de la medición de resistencia | 0.000 a 9.999mA | |
| Precisión de la medición |
1.000MΩ~999.9MΩ Salida 200-500V |
±(7%× valor de lectura +3 palabras) |
|
1.000MΩ~999.9MΩ Salida 501-2500V |
±(5%× valor de lectura +3 palabras) | |
|
1.00GΩ~10.00GΩ Salida 501-2500V |
±(7%× valor de lectura +3 palabras) | |
|
10.00GΩ~50.00GΩ Salida 1000-2500V |
±(15%× valor de lectura +3 palabras) | |
| Tiempo de subida lento | 0-999.9s | |
| Tiempo de bajada lento | 0.1-999.9s | |
| Tiempo de prueba | 0,0.3-999.9s | |
| Resolución de tiempo | 0.1s | |
| Precisión del tiempo | ±(0.2% x valor establecido +1 palabra) | |
| Tiempo de descarga | ＜100ms | |
Resistencia de puesta a tierra (GR)
| Salida nominal | 32A/600mΩ | |
| El rango de tensión de salida | 1.00～32.00A | |
| Resolución de tensión | 0.01A | |
| Precisión de la tensión de salida | ±(1%× valor establecido +3 palabras) | |
| Fluctuaciones de corriente | ≤0.4% x Valor establecido/min | |
| La tensión de salida | 3.00-8.00V AC | |
| La resolución de la | 0.1V | |
| La frecuencia de salida | 50Hz/60Hz | |
| Precisión de la frecuencia | ±0.1Hz | |
| Ajuste de resistencia superior/inferior | 0.1-600mΩ | |
| Rango de resistencia | 0.1-600mΩ | 1.00～10.00A |
|
0.1 la Rm Ω R=(6400/ valor de corriente establecido)m ω |
10.10～64.00A | |
| Resolución de la medición de resistencia | 0.1/1mΩ | |
| Precisión de la medición de resistencia | ±(1%× valor de lectura +3 palabras) | |
| Rango de medición de tensión | 0.00-6.40V AC | |
| Resolución de la medición de tensión | 0.01V | |
| Precisión de la medición de tensión | ±(1%× valor de lectura +3 palabras) | |
| Compensación de resistencia | 0-100mΩ | |
| El tiempo de prueba | 0,0.3-999.9s | |
| Resolución temporal | 0.1s | |
| Precisión del tiempo | ±(0.2%× valor de lectura +3 palabras) | |
Corriente de contacto/corriente de fuga
| Configuración de la sonda de prueba | Corriente de contacto a tierra: G-L, G-N, AUTO (G-L, G-N) | |
| Corriente de contacto a la superficie: PH-L, PH-PL | ||
| 7 tipos de circuitos de simulación del cuerpo humano (MD) son estándar (red del cuerpo humano personalizada opcional) | MD A. |
GB12113/IEC60990,GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065 |
| MD B. | UL1563 | |
| MD C. | GB4943.1/IEC60950-1 | |
| MD D. |
UL544P
|
|
| MD E. | UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697 | |
| MD F. |
GB12113/IEC60990 GB7000.1/IEC60598-1 |
|
| MD G. | GB4943.1/IEC60950-1 | |
|
Fuente de alimentación de prueba
|
Conmutación de polaridad: Encendido, Apagado, Automático | |
| Conversión con y sin conexión a tierra: Encendido, Apagado | ||
| La transición entre el estado de conexión normal y el estado de no conexión de la línea neutra de la fuente de alimentación de prueba: ENCENDIDO, APAGADO | ||
| Salida de tensión de prueba | Monofásica, requiere un transformador de aislamiento externo o una fuente de alimentación de frecuencia variable; proporciona la tensión y la frecuencia requeridas para la prueba. | |
| Ajuste del límite superior de tensión de prueba | 0.0V~300.0V AC | |
| Ajuste del límite inferior de tensión de prueba |
0.0V~300.0V AC
|
|
| Resolución de la tensión de prueba |
0.1V ; 45Hz~65Hz |
|
| Rango de medición de tensión de prueba | 0.0V~300.0V,45Hz~65Hz | |
| Resolución de la tensión de prueba | 0.1V,45Hz~65Hz | |
| Precisión de la medición de tensión de prueba | 20.0V~300.0V: ±(2%×valor de lectura+3 dígitos) | |
| corriente de carga | 20A | |
| Protección contra sobrecorriente | Corriente RMS y tiempo de respuesta: 25A＜3s | |
| Corriente de pico y tiempo de respuesta: 70A＜10ms | ||
| Límite superior de medición de corriente de contacto (valor eficaz) | 0.0mA～20.000mA | |
| Límite inferior de medición de corriente de contacto (RMS) | 0.0mA～20.000mA | |
| Resolución de la medición de corriente de contacto (RMS) | 0.001mA | |
| Error de juicio de la medición de corriente de contacto (RMS) | AC | ±(1%×valor de lectura+3 dígitos) |
|
15Hz≤f≤ 100kHz |
±(1%×valor de lectura+3 dígitos) | |
|
100kHz＜f≤ 1000kHz
|
±(2%×valor de lectura+3 dígitos) | |
| Rango de compensación de corriente de contacto | 0.000~1.000mA; medición automática; se puede activar o desactivar | |
| tiempo de prueba | 0; (1 ~999.9); 0 es infinito | |
| Resolución del tiempo de prueba | 0.1s | |
| precisión de la prueba | ±( 1% × valor establecido + 1 palabra) | |
| método de prueba | AUTO (G-L, G-N); tiempo de 1 y media veces cada uno | |
Potencia de carga
| Ajustes de límite superior/inferior de potencia | 0.0～6000W | |
| Rango de medición de potencia | 0.0-999.9W,1000-6000W | |
| Resolución de la medición de potencia | 0.1W,1W | |
| Precisión de la medición de potencia | PF＞0.9 | ±(0.1%×valor de lectura+0.1%×rango) |
| PF≤0.9 | ±(0.4%×valor de lectura+0.1%×rango) | |
| Rango de medición de tensión | 0.0-300.0V | |
| Resolución de la medición de tensión | 0.1V | |
| Precisión de la medición de tensión | ±(0.1%×valor de lectura+0.1%×rango) | |
| tiempo de prueba | 0,0.3~999.9s | |
| Resolución de tiempo | 0.1s | |
| precisión del tiempo | ±(0.2%×valor establecido+1 palabra) | |
Arranque a baja tensión
| Ajuste de límite superior/inferior de corriente | 0.00-20.00A |
| Rango de medición de corriente | 0.000-9.999A ,10.00-20.00A |
| Resolución de la medición de corriente | 0.001A/0.01A |
| Precisión de la medición de corriente | ±(0.1%×valor de lectura+0.1%×rango) |
| Rango de medición de tensión | 0.0-300.0V |
| Resolución de la medición de tensión | 0.1V |
| Precisión de la medición de tensión | ±(0.1%×valor de lectura+0.1%×rango) |
| Tiempo de prueba | 0,0.3~999.9s |
| Resolución de tiempo | 0.1s |
| precisión del tiempo | ±(0.2%×valor establecido+1 palabra) |

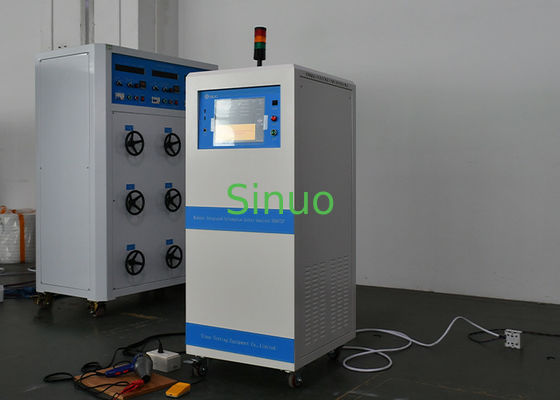

Visualización de la prueba:
