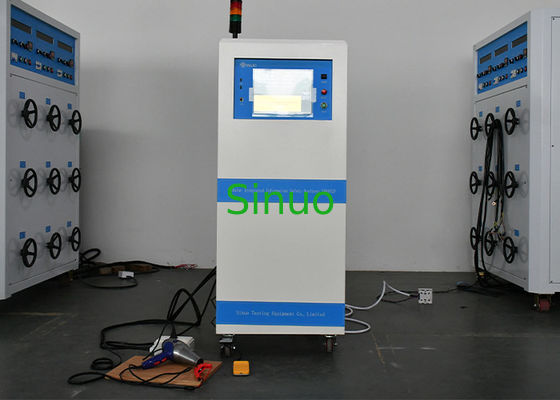

IEC 61009-1 Analista de seguridad de información integrada modular para interruptores de circuito

Analizador de seguridad de información modular integrado para interruptores automáticos IEC 61009-1

Revisión de productos:

Este equipo de prueba de seguridad eléctrica cumple con múltiples estándares internacionales, incluyendo IEC 61009-1:2012, IEC 60898-1:2015 (Cláusula 9.7), entre otros. Incorpora siete funciones clave de prueba: tensión de resistencia AC, tensión de resistencia DC, resistencia de aislamiento, continuidad de puesta a tierra, corriente de fuga, medición de potencia y verificación de arranque a baja tensión.

Como un analizador de cumplimiento de seguridad modular de próxima generación, el sistema adopta una arquitectura altamente integrada, lo que permite una configuración flexible de las funciones de prueba de seguridad. Admite la interconexión de información sin problemas y ofrece capacidades como la adquisición, almacenamiento, análisis y transmisión de datos en tiempo real. Este diseño avanzado lo convierte en una solución ideal para entornos de fabricación inteligentes y en red, y sistemas de inspección de fábricas basados en IoT.

Estructura y características:

• Diseño modular:Adopta una estructura totalmente modular con tarjetas funcionales independientes. Se pueden seleccionar y personalizar de forma flexible múltiples funciones de prueba según los requisitos, lo que respalda el desarrollo de un innovador sistema de ventas y servicio.

• Capacidad de prueba en paralelo:Admite pruebas simultáneas de tensión de resistencia, resistencia de aislamiento y continuidad de puesta a tierra, lo que reduce significativamente el tiempo total de prueba y mejora la eficiencia.

• Diagnóstico inteligente de fallas:Equipado con funcionalidad de autodiagnóstico de fallas, capaz de mostrar causas específicas de fallas. Combinado con la arquitectura modular y la capacidad de actualización remota, permite la solución de problemas y el mantenimiento rápidos.

• Actualización remota de software:Admite actualizaciones de software remotas, lo que garantiza la resolución oportuna de los problemas de la aplicación y satisface las necesidades de personalización en evolución.

• Descarga de alta velocidad:Utiliza tecnología patentada de descarga rápida, lo que permite la descarga segura de la tensión residual del objeto probado en 50 milisegundos.

• Protección de seguridad avanzada (GFI):Cuenta con protección inteligente de alto voltaje con monitoreo en tiempo real de los circuitos de prueba. Si se detecta contacto humano accidental con el circuito de alto voltaje, el sistema cortará automáticamente la salida para evitar descargas eléctricas y garantizar la seguridad del operador.

• Conectividad inalámbrica:El módulo WiFi incorporado admite la conexión a redes inalámbricas o puntos de acceso móviles, lo que permite el diagnóstico remoto, las actualizaciones de software y la transmisión de datos para aplicaciones integradas de fábrica inteligente.

• Fuente de alimentación integrada:Incluye una fuente de alimentación de frecuencia variable incorporada capaz de proporcionar salidas de voltaje y frecuencia ajustables en tiempo real. La configuración estándar ofrece hasta 6 kVA de salida, con opciones para capacidades más altas disponibles bajo pedido.

• Detección de fallas por arco:Capaz de detectar arcos anormales o cortocircuitos en los circuitos del objeto de prueba, lo que permite la detección efectiva de productos defectuosos o peligrosos.

• Integración de código de barras:Admite el escaneo de códigos de barras para iniciar pruebas, agrupar elementos de prueba y vincular códigos de barras con datos de prueba para mejorar la trazabilidad y la gestión de datos.

• Gestión integral de datos:Visualización de datos en tiempo real a través de gráficos y estadísticas, lo que facilita el análisis y la generación de informes detallados. Compatible con bases de datos convencionales y admite la integración con MES y otros sistemas de información empresarial.

Contenido de la prueba:

Resistencia de puesta a tierra (GR)
Salida nominal		32A/600mΩ
Rango de tensión de salida		1.00～32.00A
Resolución de tensión		0.01A
Precisión de la tensión de salida		±(1%× valor establecido +3 palabras)
Fluctuaciones de corriente		≤0.4% x Valor establecido/min
La tensión de salida		3.00-8.00V AC
La resolución de la		0.1V
La frecuencia de salida		50Hz/60Hz
Precisión de la frecuencia		±0.1Hz
Ajuste de resistencia superior/inferior		0.1-600mΩ
Rango de resistencia	0.1-600mΩ	1.00～10.00A
	0.1 la Rm Ω R=(6400/ valor de corriente establecido)m ω	10.10～64.00A
Resolución de la medición de resistencia		0.1/1mΩ
Precisión de la medición de resistencia		±(1%× valor de lectura +3 palabras)
Rango de medición de tensión		0.00-6.40V AC
Resolución de medición de tensión		0.01V
Precisión de la medición de tensión		±(1%× valor de lectura +3 palabras)
Compensación de resistencia		0-100mΩ
El tiempo de prueba		0,0.3-999.9s
Resolución temporal		0.1s
Precisión de tiempo		±(0.2%× valor de lectura +3 palabras)



Corriente de contacto/corriente de fuga
Configuración de la sonda de prueba	Corriente de contacto a tierra: G-L, G-N, AUTO (G-L, G-N)
	Corriente de contacto a la superficie: PH-L, PH-PL
7 tipos de circuitos de simulación del cuerpo humano (MD) son estándar (red de cuerpo humano personalizada opcional)	MD A.	GB12113/IEC60990,GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065
	MD B.	UL1563
	MD C.	GB4943.1/IEC60950-1
	MD D.	UL544P
	MD E.	UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697
	MD F.	GB12113/IEC60990 GB7000.1/IEC60598-1
	MD G.	GB4943.1/IEC60950-1
Fuente de alimentación de prueba		Conmutación de polaridad: Encendido, Apagado, Automático
		Conversión con y sin conexión a tierra: Encendido, Apagado
		La transición entre el estado de conexión normal y el estado de no conexión de la línea neutra de la fuente de alimentación de prueba: ENCENDIDO, APAGADO
Salida de tensión de prueba		Monofásica, requiere un transformador de aislamiento externo o una fuente de alimentación de frecuencia variable; proporciona la tensión y la frecuencia requeridas para la prueba.
Ajuste del límite superior de tensión de prueba		0.0V~300.0V AC
Ajuste del límite inferior de tensión de prueba		0.0V~300.0V AC
Resolución de tensión de prueba		0.1V ; 45Hz~65Hz
Rango de medición de tensión de prueba		0.0V~300.0V,45Hz~65Hz
Resolución de tensión de prueba		0.1V,45Hz~65Hz
Precisión de la medición de tensión de prueba		20.0V~300.0V: ±(2%×valor de lectura+3 dígitos)
corriente de carga		20A
Protección contra sobrecorriente		Corriente RMS y tiempo de respuesta: 25A＜3s
		Corriente de pico y tiempo de respuesta: 70A＜10ms
Límite superior de medición de corriente de contacto (valor eficaz)		0.0mA～20.000mA
Límite inferior de medición de corriente de contacto (RMS)		0.0mA～20.000mA
Resolución de medición de corriente de contacto (RMS)		0.001mA
Error de juicio de medición de corriente de contacto (RMS)	AC	±(1%×valor de lectura+3 dígitos)
	15Hz≤f≤ 100kHz	±(1%×valor de lectura+3 dígitos)
	100kHz＜f≤ 1000kHz	±(2%×valor de lectura+3 dígitos)
Rango de compensación de corriente de contacto		0.000~1.000mA; medición automática; se puede activar o desactivar
tiempo de prueba		0; (1 ~999.9); 0 es infinito
Resolución de tiempo de prueba		0.1s
precisión de la prueba		±( 1% × valor establecido + 1 palabra)
método de prueba		AUTO (G-L, G-N); tiempo de 1 y media veces cada uno



Potencia de carga
Ajustes de límite superior/inferior de potencia		0.0～6000W
Rango de medición de potencia		0.0-999.9W,1000-6000W
Resolución de medición de potencia		0.1W,1W
Precisión de la medición de potencia	PF＞0.9	±(0.1%×valor de lectura+0.1%×rango)
	PF≤0.9	±(0.4%×valor de lectura+0.1%×rango)
Rango de medición de tensión		0.0-300.0V
Resolución de medición de tensión		0.1V
Precisión de la medición de tensión		±(0.1%×valor de lectura+0.1%×rango)
tiempo de prueba		0,0.3~999.9s
Resolución de tiempo		0.1s
precisión de tiempo		±(0.2%×valor de ajuste+1 palabra)



Arranque a baja tensión
Ajuste de límite superior/inferior de corriente	0.00-20.00A
Rango de medición de corriente	0.000-9.999A ,10.00-20.00A
Resolución de medición de corriente	0.001A/0.01A
Precisión de la medición de corriente	±(0.1%×valor de lectura+0.1%×rango)
Rango de medición de tensión	0.0-300.0V
Resolución de medición de tensión	0.1V
Precisión de la medición de tensión	±(0.1%×valor de lectura+0.1%×rango)
tiempo de prueba	0,0.3~999.9s
Resolución de tiempo	0.1s
precisión de tiempo	±(0.2%×valor de ajuste+1 palabra)



Configuración
Interfaz de comunicación	WIFI, puerto de red, USB, RS232 (RS485, CAN opcional)
Dimensiones (An×Al×Pr), mm	550*1360 (incluyendo ruedas sin luz de alarma) *600
Accesorios (estándar)	Caja de prueba, pinza de prueba, interruptor de pie, luz de alarma, manual de instrucciones



Interfaz de prueba:
