Cuota De Producción: | 1 |
Precio: | Customized |
Embalaje Estándar: | madera contrachapada |
Período De Entrega: | 10 días |
Forma De Pago: | T/T |
Capacidad De Suministro: | 20 juegos por mes |

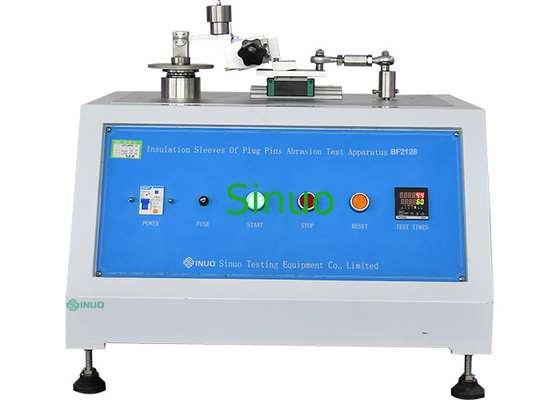

Aparato para prueba de abrasión en manguitos aislantes de pasador de enchufe
Información del Producto:
El aparato de prueba está diseñado y fabricado de acuerdo con el requisito estándar de IEC 60884-1: 2013 cláusula 24 Figura 28. Se utiliza para probar la resistencia a la abrasión del casquillo aislante del perno.
Este dispositivo comprende una viga dispuesta horizontalmente, que gira alrededor de su punto central.Un trozo corto de alambre de acero, de 1 mm de diámetro y doblado en forma de U, siendo la base de la U recta, se une rígidamente, en ambos extremos, a un extremo de la viga, de modo que la parte recta sobresalga por debajo de la viga y es paralela al eje del pivote de la viga.
El enchufe se sujeta con una abrazadera adecuada en una posición tal que la parte recta del alambre de acero descanse sobre el pasador del enchufe, perpendicular a él.El pasador se inclina hacia abajo en un ángulo de 10° con la horizontal.La viga está cargada de modo que el alambre ejerce una fuerza de 4 N sobre el pasador. El enchufe se mueve hacia adelante y hacia atrás en dirección horizontal en el plano del eje de la viga, de modo que el alambre roza a lo largo del pasador.La longitud del pasador así desgastado es de aproximadamente 9 mm, de los cuales aproximadamente 7 mm están sobre el manguito aislante.El número de movimientos es de 20 000 (10 000 en cada dirección) y la tasa de operación es de 30 movimientos por minuto.La prueba se realiza en un pin de cada espécimen.Después de la prueba, las clavijas no deberán mostrar daños que puedan afectar la seguridad o impedir el uso posterior del enchufe, en particular, la manga aislante no deberá estar perforada o arrugada.
Parámetros técnicos:
Fuente de alimentación | Monofásico 230V±10%,50Hz |
Número de prueba | 1~999999 |
Tasa de abrasión | 30±1 movimientos por minuto |
Carga | 4-0.1N |
Número de estación de prueba | una estación |
