Descripción general del equipo:

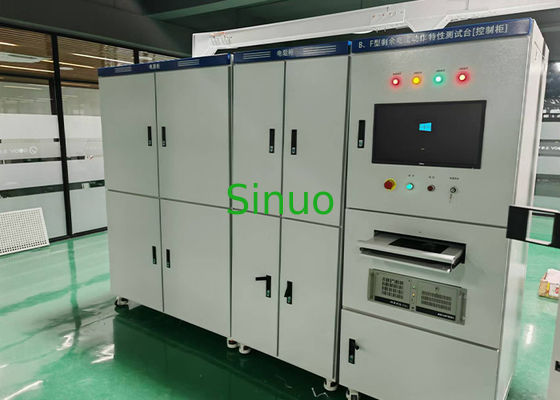

1. El gabinete de control de fugas:
El gabinete de control de fugas se compone principalmente de tres probadores de fugas (fugas cerradas S1, fugas de tipo B 10A y fugas de 500A) junto con el circuito de control.
Apoya pruebas exhaustivas de todos los tipos de interruptores de corriente residual (RCCB) actualmente en uso, incluidos:

• Tipo de CA(50 Hz de onda senoidal AC)
• Un tipo(50 Hz onda sinusoidal AC + DC pulsante)
• Tipo F(AC de frecuencia variable y ondas compuestas)
• Tipo B(tipo de todas las funciones)

Es capaz de generar y probar varias formas de corrientes residuales, tales como:

• Corrientes residuales sinusoidales de CA a frecuencias de 150 Hz, 400 Hz, 1000 Hz y inferiores
• Corriente residual de CA superpuesta con corriente residual de CC suave
• Corriente residual de corriente continua pulsante superpuesta con corriente residual de corriente continua suave
• Corriente residual de corriente continua pulsante generada por circuitos rectificadores de dos o más fases
• Corriente residual de corriente continua suave

2Sistema de control automático:
El sistema de control automático está compuesto principalmente por:

• Computadora industrial de tecnología avanzada (CPU i7, RAM 8G)
• 21Monitoreo LCD de 5 pulgadas
• Interfaz HMI del panel táctil del MCGS
• Módulos de adquisición de parámetros eléctricos Qingzhi
• PLC de Omron
• Varios componentes de control de baja tensión
• Transformadores de muestreo y otras piezas de apoyo

3. 125A Corriente de carga:
El sistema de carga proporciona unacarga totalmente resistiva ajustable de 1A a 125A, compuesto por múltiples resistencias paralelas con valores específicos (0,5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A).
La conmutación de carga se controla mediante contactores, conajuste automático y funcionamiento simultáneo en tres fases.

Parámetro técnico

Contenido del ensayo

Tipo de CA
(1) cuando no haya carga, utilizar la corriente residual para ensayar.

(2) Cuando la corriente residual aumente constantemente, comprobar la corrección de la acción.

(3) Cuando la corriente residual esté cerrada, comprobar la corrección de la acción.

(4) Cuando la corriente sinusoidal residual de CA aparezca repentinamente, comprobar la corrección de la acción.

Tipo S: cuando se suman repentinamente la corriente residual y el tiempo de ensayo del cuadro 2, el producto no se desencadena.

(5) Cuando el valor de la corriente residual entre 5 In y 500 A aparezca repentinamente, comprobar la corrección.
Los grados actuales son: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) En caso de carga, ensayo con corriente residual.
Cuando la corriente sea inferior a la corriente nominal, ensayar de acuerdo con 9.9.2.2 y 9.9.2.3.

(7) Condiciones especiales de ensayo para los RCD cuya función de funcionamiento esté relacionada con la tensión de alimentación.
Prueba con 0,85 veces y 1,1 veces el voltaje nominal.

Un tipo
(1) Verificar el correcto funcionamiento cuando la corriente continua pulsante residual continúa aumentando

(2) Verificación del correcto funcionamiento en caso de una corriente continua pulsante residual repentina

(3) Funcionamiento correcto bajo carga, con corriente nominal, ensayo según 9.21.1.1

(4) Verificar el correcto funcionamiento cuando la corriente DC pulsante residual se superpone a una corriente DC suave de 0,006A

Tipo F
(1) Verificar el correcto funcionamiento cuando la corriente residual combinada aumenta constantemente.

(2) Verificar el correcto funcionamiento cuando la corriente residual combinada se aplique repentinamente.

(3) Verificar el correcto funcionamiento de un RCD de tipo F de cuatro polos cuando aparece una corriente residual cuando sólo se alimentan dos polos.
Probar el producto de cuatro polos de acuerdo con 9.1.2, pero sólo prueba el conductor neutro y una de las líneas.

(4) Verificar el rendimiento bajo corriente residual de entrada. Aplicar un pulso con una corriente de pico de 10Ind, medir 3 veces en la dirección de avance y 3 veces en la dirección inversa,y el producto no se tropieza.

(5) Verificar la corrección cuando se superpone una corriente residual de CC pulsante con una corriente fluida de 10 mA. Superponer una corriente residual de CC fluida de 10 mA sobre la corriente residual de CA a frecuencia nominal.

Tipo B
(1) Verificación de la exactitud de las corrientes sinusoidales de CA residuales de 1000 Hz o menos
a. Aumentar lentamente de 0,2 In al valor de acción de la corriente residual especificado en el cuadro 2 en un plazo de 30 segundos.
b. Verificar la corriente de ruptura. Si la corriente especificada en el cuadro 2 aparece repentinamente, ensayar el tiempo de arranque del producto.
RCD general: T<0,3 s RCD de tipo S: 0,13 s ≤ T <0,5 s
IEC 62423 Sistema de ensayo de corriente residual para el interruptor de circuito 500A 0

(2) Verificación del correcto funcionamiento cuando la corriente residual de CA se superpone a la corriente residual de CC.
Superponer 0,4 veces la corriente de funcionamiento residual nominal sobre la corriente residual CA (tipo CA) a frecuencia nominal.
Corriente residual de corriente continua suave o corriente residual de corriente continua suave de 10 mA (cualquiera de las dos cantidades sea mayor).

(3) Correcto funcionamiento cuando la corriente residual de corriente continua pulsante se superpone a una corriente continua suavecorriente residual
IEC 62423 Sistema de ensayo de la corriente residual del interruptor 500A 1
Una corriente residual de CC de 0.4 veces la corriente de funcionamiento residual nominal o una corriente residual de CC de 10 mA (la mayor de las dos) se superpone a la corriente residual CA de frecuencia nominal (tipo A), ángulo de 0°).

(4) Verificar el correcto funcionamiento cuando un circuito rectificador de dos fases genera una corriente residual de CC
a. Aumente lentamente la corriente de 0,2 a 2 pulgadas para probar la corriente de desencadenamiento del producto.
b. De acuerdo con el valor de corriente especificado en el cuadro 1, añadir repentinamente corriente de fuga y probar el tiempo de descarga del producto.
IEC 62423 Sistema de ensayo de corriente residual del interruptor de circuito 500A

(5) Verificación del correcto funcionamiento cuando se genera una corriente residual de CC en un circuito rectificador de una fuente de alimentación trifásica
a. Aumente lentamente la corriente de 0,2 a 2 pulgadas para probar la corriente de desencadenamiento del producto.
b. De acuerdo con el valor de corriente especificado en el cuadro 1, aumentar repentinamente la corriente de fuga y probar el tiempo de descarga del producto.
IEC 62423 Sistema de ensayo de la corriente residual del interruptor 500A 3

(6) Verificar el correcto funcionamiento sin carga al suavizar la corriente residual de CC
a. Aumentar lentamente de 0,2 a 2 pulgadas para probar la corriente de descarga del producto.
b. Aumento repentino de la corriente de fuga de acuerdo con el valor de corriente especificado en el cuadro 1 para probar el tiempo de descarga del producto.
IEC 62423 Sistema de ensayo de la corriente residual del interruptor 500A 4

(7) Con carga, comprobar el correcto funcionamiento con corriente residual de CC suave.
Prueba la corriente de desencadenamiento del producto aumentando lentamente la corriente de 0,2 a 2 pulgadas.

(8) Verificar el correcto funcionamiento de los RCD de tipo B de tres y cuatro polos cuando solo se suministran dos polos.
Se realizará el ensayo de acuerdo con el punto 9.2.1.2 y 9.2.1.7.1, suministrando únicamente energía neutra y de fase (una fase).

(9) Después del ensayo, comprobar que el RCD está activado por una corriente de ensayo de 2.5 In de CC suave.

Forma de onda de salida actual

1. Tipo A 0°

2. Tipo A 90°

3. Tipo A 135°

4. Tipo de CA

5. DC +

6. Tipo AV 1000 Hz

7. DC2P

8. onda compuesta

9. Tiempo de acción AC300mA

10. Tiempo de acción DC1000mA
