IEC60898-1 Cláusula 9.10 Probador Completo de Disparo de Interruptores Automáticos 10000A

Probador Integral de Disparo de Interruptores Automáticos IEC60898-1 Cláusula 9.10 10000A

Información del Producto:

Este equipo de prueba de interruptores automáticos está diseñado y fabricado de acuerdo con los requisitos técnicos proporcionados por los clientes. Cumple con las normas nacionales IEC 60898-1 cláusula 9.10/ GB10963.1-2005 cláusula 9.10, GB14048.1-2006 cláusula 7.2.1 y JB/T8979-2006 cláusula 8.13.

Puede probar las características de disparo retardado del interruptor automático: es decir, aplicar 1,13 veces, 1,45 veces y 2,55 veces la corriente nominal para probar si se dispara dentro del tiempo especificado.

También puede probar las características de disparo instantáneo del interruptor automático, es decir, aplicar de 3 a 20 veces la corriente nominal para probar si se dispara dentro del tiempo especificado.

Es adecuado para pruebas en línea previas a la entrega de interruptores automáticos de caja moldeada y pequeños interruptores automáticos. Es un equipo necesario para las pruebas de rendimiento eléctrico de los fabricantes de interruptores automáticos. Este equipo tiene las funciones de instalación rápida del producto, prueba automática y juicio automático.

La caja del equipo está ensamblada con acero de aleación de aluminio de alta calidad, la placa está rociada con metal y la superficie está rociada con antiestático, antioxidante y anticorrosión. La parte superior del equipo está equipada con un panel, un interruptor de encendido y extremos de cable de varias especificaciones (para prueba de disparo retardado). El equipo está diseñado razonablemente, es fácil de usar, simple de operar, confiable en rendimiento y de apariencia atractiva.

Método de prueba:

Este equipo de prueba adopta el principio de salida de bajo voltaje y alta corriente, utiliza el transformador de aislamiento de alta corriente interno para emitir corriente, establece el tamaño de la corriente a través de la pantalla táctil para controlar la fuente de corriente constante, y la fuente de corriente constante controla el tamaño del voltaje de entrada primario del transformador para ajustar el tamaño de la corriente de salida. Tiene la función de estabilizar automáticamente la corriente. El tiempo de prueba se establece a través de la pantalla táctil y se compara con el tiempo de disparo de la prueba para juzgar la calidad del interruptor automático.

Potencia de entrada del equipo: trifásica 380V/50HZ/10KVA;

Características de prueba de los interruptores automáticos de caja moldeada: pequeñas características de disparo instantáneo, características de disparo retardado, prueba de aumento de temperatura

Modo de control: control de pantalla táctil PLC

Parámetros técnicos:

1. Cámara de temperatura constante:

• La cámara de temperatura constante se combina con la máquina de prueba para mantener la temperatura: temperatura ambiente ~ 50 grados, resolución de temperatura 0,1 grados, estabilidad de temperatura ± 1 grado.

2. Parámetros de disparo retardado:

• Corriente CA de salida: 3~350A;
• Voltaje CA de salida: 0~5V;
• Ruta de corriente de salida: 1 ruta, los contactos del interruptor automático multi-P se conectan en serie para probar varios interruptores;
• Prueba de productos de pequeños interruptores automáticos: 3~125A
• Forma de onda de salida de corriente: onda sinusoidal (la distorsión de la forma de onda de corriente del equipo de corrección no es superior al 5%, el error del sistema no es superior al 3%)
• Modo de control de corriente: ajuste automático, la corriente se establece en la pantalla táctil;
• Precisión de la corriente: nivel 0,5;
• Precisión del voltaje: nivel 0,5;
• Relación de transformación: 400/5A;
• Tiempo de prueba: 1~999999s;
• Después de aplicar 1,13 veces la corriente, aumentará automáticamente a 1,45 veces la corriente en 5 segundos;

3. Parámetros de prueba de disparo instantáneo:

• Accesorio: adopta el método de terminal, una estación instantánea; cumple con el interruptor automático 1-4P
• Corriente de salida: CA 100A~10000A;
• Número de rutas de corriente de salida: 1 ruta,
• Precisión de la corriente: 5 niveles;
• Resolución: 1A
• Tiempo de prueba instantáneo ≤0,2s;
• Ajuste del límite superior del tiempo de acción: 1~200ms;
• Ajuste del límite inferior del tiempo de acción: 1~200ms;
• Estación de prueba: 1 estación
• Método de control del equipo: PLC+control de pantalla táctil
• Tiempo de temporización: 1~999ms;
• Función de protección: protección contra cortocircuitos, protección contra sobrecargas, protección contra fugas;
• Temperatura ambiente: 0 ~ +40℃;
• 15) Humedad relativa: (20 ~ 90)%RH;
• Tamaño del chasis: largo 100*ancho 780*alto 1600

4. Prueba de aumento de temperatura:

• Cuando el interruptor automático está en condiciones normales de funcionamiento y se prueba de acuerdo con las condiciones especificadas, el aumento de temperatura de cada componente no excederá el valor límite especificado en la Tabla 7;
• El interruptor automático no debe dañarse para afectar su función o uso seguro;
• Medición de temperatura de 8 vías, resolución de temperatura 0,1 grados;
• Cables para prueba de aumento de temperatura: 1, 1,5, 2, 2,5, 4, 6, 10, cada especificación tiene 1 metro de largo, 5 piezas cada uno;
• Cables para prueba de aumento de temperatura: 16, 25, 50, cada especificación tiene 2 metros de largo, 5 piezas cada uno;
• Pegamento especial para aumento de temperatura: 1 botella;
• Agua para disolver pegamento: 1 botella;
• Rango de medición 0~200 grados;
• Modelo de termopar: tipo T;
• Con visualización de la curva de temperatura; Con tabla de registro de datos de temperatura.

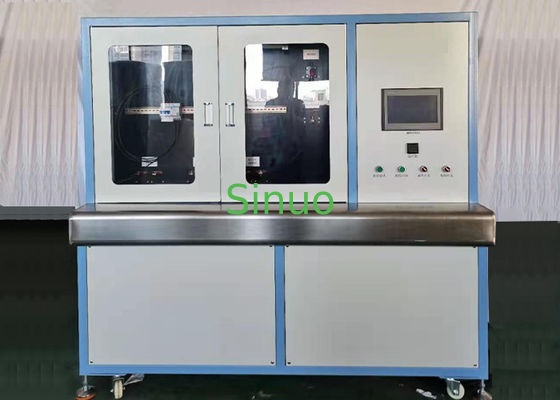

Visualización de muestra:
