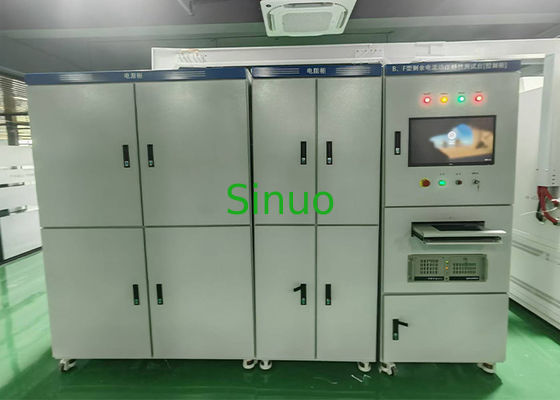

IEC 62423 Sistema de ensayo de corriente residual del interruptor de circuito 500A

1Fuente de alimentación de trabajo: 380V ± 10% de cuatro alambres trifásicos.

2Capacidad del equipo: 90 KVA.

3. Voltado de salida: suministrado por el usuario.

4. Corriente residual de CA de tipo 50 Hz: 2mA-10A, ajustable continuamente, nivel de precisión: 0,5 nivel.

20-500A, salida de paso, nivel de precisión: nivel 1.5.

5. A-ype Corriente residual pulsante de media onda: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, nivel de precisión: nivel 2.0.

6. Corriente residual de 150H, 400Hz, 1000Hz: 2mA-10A, nivel de precisión: nivel 0.5.

7- Corriente continua: 2mA-10A, nivel de precisión: 1,0 nivel.

8Frecuencia de prueba: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Onda compuesta (tipo F) Contiene contenido de 10 Hz 3.5%, contenido de 50/60 Hz 13.8%, 1000 Hz, contenido 13.8%.

10Precisión de tiempo: 5 ms, resolución 1 ms.

11. Corriente de carga trifásica: AC 1-125A, salida fija de superposición de la resistencia.

12Los parámetros eléctricos de Qingzhi: AC 500V/5A, nivel de precisión: 0,5 nivel.

13Interfaz de ensayo automática:

Edición automática de los elementos de ensayo y registro automático de los datos de ensayo

Contenido del ensayo:

• Tipo de CA

(1) 9.9.2, cuando no haya carga, utilizar la corriente residual para ensayar.

(2) 9.9.2.1: Cuando la corriente residual aumente constantemente, comprobar la corrección de la acción.

3) 9.9.2.2: Cuando la corriente residual esté cerrada, comprobar la corrección de la acción.

(4) 9.9.2.3: Cuando aparezca repentinamente la corriente sinusoidal residual de CA, comprobar la corrección de la acción.

Tipo S: cuando se suman repentinamente la corriente residual y el tiempo de ensayo del cuadro 2, el producto no se desencadena.

(5) 9.9.2.4: Cuando aparezca repentinamente el valor de corriente residual entre 5 In y 500 A, comprobar la corrección.

Los grados actuales son: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 En caso de carga, ensayo con corriente residual.

Cuando la corriente sea inferior a la corriente nominal, ensayar de acuerdo con 9.9.2.2 y 9.9.2.3.

(7) 9.9.5 Condiciones especiales de ensayo para los RCD cuya función de funcionamiento esté relacionada con la tensión de alimentación.

Prueba con 0,85 veces y 1,1 veces el voltaje nominal.

• Un tipo

(1) 9.21.1.1 Verificar el correcto funcionamiento cuando la corriente continua pulsante residual continúe aumentando.

(2) 9.21.1.2 Verificación del correcto funcionamiento en caso de una corriente continua pulsante residual repentina

3) 9.21.1.3 Funcionamiento correcto bajo carga. Con corriente nominal, ensayo de acuerdo con 9.21.1.1

(4) 9.21.1.4 Verificar el correcto funcionamiento cuando la corriente continua pulsante residual se superpone a una corriente continua suave de 0,006 A.

• Tipo F

(1) 9.1.2 Se comprobará el correcto funcionamiento cuando la corriente residual combinada aumente constantemente.

(2) 9.1.3 Verificar el correcto funcionamiento cuando se aplique repentinamente la corriente residual combinada. Verificar el tiempo de ruptura del RCD, calibrando la corriente de ensayo a 1,4 In x 5 In.

3) 9.1.4 Se comprobará el correcto funcionamiento de un RCD de tipo F de cuatro polos cuando aparezca una corriente residual cuando solo se alimenten dos polos.

Probar el producto de cuatro polos de acuerdo con 9.1.2, pero sólo prueba el conductor neutro y una de las líneas.

(4) 9.1.6 Verificar el funcionamiento bajo corriente residual de entrada. Aplicar un pulso con una corriente de pico de 10 Ind, medir 3 veces en la dirección delantera y 3 veces en la dirección inversa.y el producto no se tropieza.

(5) 9.1.7 Verificar la corrección cuando una corriente residual de corriente continua pulsante se superpone a una corriente fluida de 10 mA. Superponer una corriente residual de corriente continua fluida de 10 mA a la corriente residual de CA a frecuencia nominal.

• Tipo B

(1) 9.2.1.2 Verificación de la corrección de las corrientes sinusoidales de CA residuales de 1000 Hz o menos

a. Aumentar lentamente de 0,2 In al valor de acción de la corriente residual especificado en el cuadro 2 en un plazo de 30 segundos.

b. Verificar la corriente de ruptura. Si la corriente especificada en el cuadro 2 aparece repentinamente, ensayar el tiempo de arranque del producto.

RCD general: T<0,3 s RCD de tipo S: 0,13 s ≤ T <0,5 s

(2) 9.2.1.3 Verificación del correcto funcionamiento cuando la corriente residual de CA se superpone a la corriente residual de CC.

Superponer 0,4 veces la corriente de funcionamiento residual nominal sobre la corriente residual CA (tipo CA) a frecuencia nominal.

Corriente residual de corriente continua suave o corriente residual de corriente continua suave de 10 mA (cualquiera de las dos cantidades sea mayor).

3) 9.2.1.4 Funcionamiento correcto cuando la corriente residual de CC pulsante se superpone a una corriente residual de CC suave

Una corriente residual de CC de 0.4 veces la corriente de funcionamiento residual nominal o una corriente residual de CC de 10 mA (la mayor de las dos) se superpone a la corriente residual CA de frecuencia nominal (tipo A), ángulo de 0°).

(4) 9.2.1.5 Verificar el correcto funcionamiento cuando un circuito rectificador de dos fases genere una corriente residual de CC.

a. Aumente lentamente la corriente de 0,2 a 2 pulgadas para probar la corriente de desencadenamiento del producto.

b. De acuerdo con el valor de corriente especificado en el cuadro 1, añadir repentinamente corriente de fuga y probar el tiempo de descarga del producto.

(5) 9.2.1.6 Verificación del correcto funcionamiento cuando se genere una corriente residual de CC en un circuito rectificador de una fuente de alimentación trifásica.

a. Aumente lentamente la corriente de 0,2 a 2 pulgadas para probar la corriente de desencadenamiento del producto.

b. De acuerdo con el valor de corriente especificado en el cuadro 1, aumentar repentinamente la corriente de fuga y probar el tiempo de descarga del producto.

(6) 9.2.1.7.1 Verificar el correcto funcionamiento sin carga al suavizar la corriente residual de CC

a. Aumentar lentamente de 0,2 a 2 pulgadas para probar la corriente de descarga del producto.

b. Aumento repentino de la corriente de fuga de acuerdo con el valor de corriente especificado en el cuadro 1 para probar el tiempo de descarga del producto.

(7) 9.2.1.7.2 Verificar el correcto funcionamiento con corriente continua residual sin problemas bajo carga.

Prueba la corriente de desencadenamiento del producto aumentando lentamente la corriente de 0,2 a 2 pulgadas.

(8) 9.2.3 Se comprobará el correcto funcionamiento de los RCD de tipo B de tres y cuatro polos cuando solo se suministren dos polos.

Se realizará el ensayo de acuerdo con el punto 9.2.1.2 y 9.2.1.7.1, suministrando únicamente energía neutra y de fase (una fase).

(9) 9.2.4 Después del ensayo, comprobar que el RCD

se activa por una corriente de ensayo de 2,5 pulgadas de CC.
