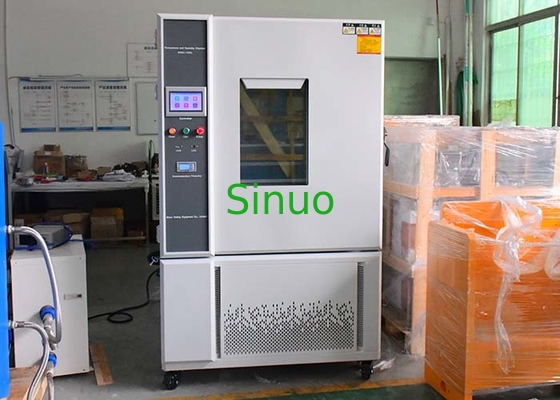

IEC 60068-2-1 Cámara de ensayo ambiental 1000L -70°C a +150°C

Tamaño de la cámara

Un nivel acústico ≤ 70 dB (A)

(Medido en una habitación insonorizada con una temperatura ambiente de 25°C y bajo eco.Cada punto de ensayo está situado a 1 metro de distancia de la fuente de ruido en posición horizontal y a 1 metro sobre el suelo.¿ Por qué?

1Material de las paredes exteriores: planchas de A3.

2Material de la pared interior: placa de acero inoxidable cepillado SUS#304.

3Material de aislamiento térmico de la cámara: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm.

4Material de aislamiento de la puerta de la cámara: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm.

1- Ventiladores centrífugos de eje largo de acero inoxidable: 2 juegos/90 W.

2. ventilador, calentador, evaporador (también deshumidificador), dispositivo de drenaje, puerto de equilibrio de presión, deflector de aire ajustable, sensor de temperatura

1Ventana de observación: 400x600x40 mm vidrio templado al vacío de 3 capas

2. Manillas planas incrustadas

3Las bisagras de las puertas: SUS # 304 bisagras importadas

4. lámpara de ahorro de energía dentro de la cámara

5Agujero de plomo: φ50 mm 1 pieza

1La puerta de una sola pieza se abre hacia afuera, con la bisagra a la izquierda y el mango a la derecha (cuando se mira hacia el frente de la caja).

2. Equipada con un mecanismo de bloqueo de la puerta de seguridad (la puerta se puede abrir en la sala de ensayo), la puerta está equipada con calor eléctrico para evitar la condensación,y el rango visible de la ventana de observación de vidrio aislante (W400×H600mm)El marco de la puerta está equipado con un dispositivo de calefacción eléctrica anticondensante.

1Calentador eléctrico de acero inoxidable en forma de radiador tipo aleta

2Método de control de la calefacción: SSR (Solid State Relay) sin contacto con un período igual de modulación de ancho de pulso

3Potencia de calefacción: aproximadamente 3 kW

1Compresor de rodaje de baja temperatura y bajo ruido de Hitachi o Emerson (método de disipación de calor enfriado por aire).

2Método de refrigeración: refrigeración por aire

1Se adopta el ajuste automático del dispositivo de caudal de carbón frío para eliminar eficazmente la carga de calentamiento del producto a ensayar, que está sincronizado con la tecnología alemana/japonesa.

2En comparación con los diseños tradicionales, la estabilidad de control y la reproducibilidad son más altas, y alcanza un rendimiento ultra alto en términos de ahorro de energía y ahorro de energía.

Compresor de rodaje de baja temperatura y bajo ruido Hitachi o Emerson

1El condensador y el evaporador adoptan un dispositivo de aleta de aluminio tipo doble spoiler AC&R.

2Los dispositivos de estrangulación adoptan accesorios de refrigeración de marcas famosas importados.

1El controlador del sistema de control ajusta automáticamente las condiciones de funcionamiento del compresor de refrigeración según las condiciones de ensayo.La capacidad de refrigeración de salida se puede controlar para lograr el principio de ahorro de electricidad y aguaLas condiciones de trabajo son más estables, especialmente la humedad de funcionamiento puede ahorrar el 30% de electricidad.

2- Válvula de regulación de presión de evaporación.

3Circuito de refrigeración de aire de retorno del compresor

1. Las curvas y la temperatura y la humedad se pueden mostrar en la misma interfaz

2. La pantalla muestra la temperatura y la humedad

3. Las curvas pueden registrarse en tiempo real

Indicadores técnicos:

1. 7 pulgadas de pantalla táctil a color

2Dos modos de control: programa/valor fijo

3Tipo de sensor: dos entradas PT100 (entrada electrónica del sensor opcional)

4Modo de salida: impulso de voltaje (SSR) / salida de control: 2 (temperatura/humedad)/2 salida analógica 4-20mA/16 salidas de relé (pasivo)

5. señal de control: 8 señales de control IS/8 señales de control T/4 señales de control AL

6. señal de alarma: 16 DI alarmas de obstáculos externos

7. Rango de medición de la temperatura: -90.00°C-200.00°C, (opcional -90.00°C-300.00°C) error ±0.2°C

8- Rango de medición de la humedad: 1,0 a 100% RH, error ± 1% RH

9Interfaz de comunicación: (RS232/RS485, distancia máxima de comunicación 1,2 km [fibra óptica hasta 30 km]

10Tipo de lengua de interfaz: chino/inglés

11. Equipado con función de entrada en inglés

12Puede utilizarse con una impresora (función USB opcional)

13Una variedad de salidas de relé de combinación de señales, y las señales pueden ser sometidas a operaciones lógicas (NOT, AND, OR, NOR, XOR), denominadas capacidad de programación PLC

14Métodos de control de relé diversificados: modo de relé, modo de relé, modo de combinación lógica, modo de señal compuesta

15Editación de programas: se pueden programar 120 grupos de programas, y cada grupo de programas puede programar hasta 100 segmentos

Precisión: temperatura ± 0,1°C + 1 dígito, humedad ± 1%R.H + 1 dígito

Resolución: temperatura ±0,01°C, humedad ±0,1%R.H.

Pendiente de temperatura: se puede ajustar entre 0,1 y 9,9.

Tiene funciones de espera y alarma de límite superior e inferior.

Seco y húmedo PT100x2 de la señal de entrada de temperatura y humedad

9 juegos de configuración de parámetros de control PID, cálculo automático PID.

Bulbo seco y húmedo con función de pantalla de corrección automática

1. PID de saturación antiintegral

2Método de control de temperatura equilibrado BTC + control inteligente de la capacidad de refrigeración DCC + control eléctrico inteligente DEC (equipos de ensayo de temperatura)

3Método de control de temperatura y humedad equilibrado BTHC + control inteligente de la capacidad de refrigeración DCC + control eléctrico inteligente DEC (equipos de prueba de temperatura y humedad)

Adopta el modo de diálogo de pantalla, no se requiere entrada de teclas, y la pantalla toca directamente las opciones.

Los valores de temperatura establecidos (SV) y reales (PV) se muestran directamente.

Puede mostrar el número de programa ejecutado, el segmento, el tiempo restante y el número de ciclos.

Ejecutando la función de tiempo acumulado.

El valor de ajuste de temperatura del programa se muestra en una curva gráfica, con la función de visualización en tiempo real de la ejecución de la curva del programa.

Equipado con una pantalla de edición de programas separada, se pueden introducir al menos 5 segmentos de temperatura, humedad y tiempo en cada página.

El chino y el inglés se pueden cambiar a voluntad.

Se muestra la pantalla de aviso de fallo.

La luz de fondo de la pantalla se puede ajustar.

La función de protección de la pantalla se puede configurar en temporizador, TIMER o apagado manual.

Grupos de programas disponibles: hasta 120 PATTEN.

Capacidad de memoria disponible: un total de 12000 segmentos.

Ejecución repetitiva de comandos: cada comando puede ejecutarse hasta 3200 veces.

El programa se crea de una manera conversacional, con funciones como editar, borrar e insertar.

El tiempo de configuración de los segmentos es de 0 a 99 horas y 59 minutos.

Dispositivo de control del módulo de tiempo programable x2 conjuntos.

Con memoria de programa apagada, arranque automático y ejecución continua del programa después de encendido.

Con interfaz de comunicación RS-485 o RS-232.

Las curvas gráficas se pueden mostrar en tiempo real durante la ejecución del programa.

Con ajuste automático de la capacidad de congelación.

Con función de arranque y apagado programado.

Con función de ajuste de fecha y hora.

Función de bloqueo de llave y pantalla (LOCK).

Dispositivo regulable de protección contra sobre-temperatura (doble protección, el primer protector contra sobre-temperatura de ultra-alta precisión que se puede ajustar tanto para temperaturas altas como bajas.La protección de alta o baja temperatura puede ajustarse para proteger mejor el producto en ensayo cuando la máquina falla.

El canal de aire acondicionado está sobrecalentado.

El motor del ventilador se sobrecalentó.

El suelo es plano, bien ventilado y no contiene gases y polvo inflamables, explosivos y corrosivos

No hay una fuente de radiación electromagnética fuerte cerca.

Hay un desagüe de suelo de drenaje cerca del equipo (a menos de 2 metros de la unidad de refrigeración).

Capacidad de carga del suelo del emplazamiento: no inferior a 800 kg/m2.

Hay un espacio de mantenimiento adecuado alrededor del equipo.

A: no inferior a 600 mm

B: no inferior a 1000 mm

C: no inferior a 100 mm

D: no inferior a 600 mm

1Debe utilizarse agua purificada.

2El agua del grifo debe ser tratada.

1. Temperatura: 5°C ∼ 35°C

2Humedad relativa: ≤ 85%

3- Presión del aire: 86 kPa

d) Fuente de alimentación

AC380V trifásico de cuatro cables + alambre de tierra de protección

El valor de las emisiones de CO2 emitidas en el momento del ensayo será el valor de las emisiones de CO2 emitidas en el momento del ensayo.

Rango de fluctuación de frecuencia permitido: (50±0,5) Hz

Resistencia de puesta a tierra del alambre de tierra de protección inferior a 4Ω

El usuario debe configurar un interruptor de aire o de energía de la capacidad correspondiente para el equipo en el sitio de instalación y este interruptor debe utilizarse de forma independiente para este equipo.
