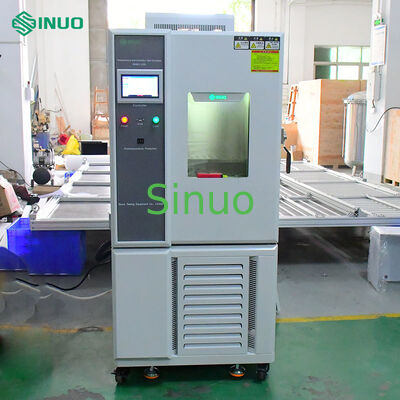

IEC60068-2 Cámara de ensayo ambiental de temperatura y humedad constantes -40 a 150°C

Esta cámara de ensayo de temperatura y humedad cumple las normas IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 y la cláusula 15 de la IEC 60335-1 y otras normas pertinentes.

Está diseñado para realizar ensayos de frío, calor, humedad y sequedad en componentes electrónicos, productos eléctricos, electrodomésticos, materiales plásticos y otras muestras.El ensayo comprueba la fiabilidad del producto durante el almacenamiento y el tránsito en condiciones alternadas de alta/baja temperatura y humedad.

Esquema de rango de temperatura y humedad:

• IEC60068-2-1:2007 Pruebas ambientales ¢ Parte 2-1: Pruebas ¢ Prueba A: en frío (IDT)
• IEC60068-2-2:2007 Pruebas ambientales ¢ Parte 2-2: Pruebas ¢ Prueba B: calor seco (IDT)
• IEC60068-2-78:2012 Pruebas ambientales ¢ Parte 2-78: Pruebas ¢ Cabina de ensayo: Calor húmedo, estado estacionario (IDT)
• IEC60068-2-30:2005 Pruebas ambientales ¢ Parte 2-30: Pruebas ¢ Prueba Db: Calor húmedo, cíclico (ciclo de 12 h + 12 h) (IDT)

La unidad cuenta con un diseño de cámara totalmente cerrada con las siguientes ventajas:

• Rango de temperatura y humedad muy amplio para satisfacer diversos requisitos de ensayo.
• Adopta un sistema avanzado de control de temperatura y humedad equilibrada, que ofrece un rendimiento estable de calefacción y humidificación.Mantiene una alta precisión y una excelente estabilidad para una simulación precisa del medio ambiente.
• Circuito de refrigeración automático: el sistema activa automáticamente el circuito de refrigeración en función de los valores de temperatura establecidos, lo que permite la refrigeración directa incluso a altas temperaturas ambientales.El sistema de refrigeración está equipado con unCompresor hermético importadoy unidad de condensación refrigerada por aire.
• En la puerta de la cámara se instalará una ventana de observación para la observación en tiempo real de las muestras de ensayo.

Configuración estándar de la cámara de ensayo

Sistema de refrigeración

Introducción en pantalla

Función de visualización en pantalla

1. Adopta el modo de diálogo de pantalla, no se requiere entrada de teclas, y la pantalla toca directamente las opciones.
2. Los valores de temperatura establecidos (SV) y reales (PV) se muestran directamente.
3. Puede mostrar el número de programa ejecutado, el segmento, el tiempo restante y el número de ciclos.
4. Ejecutando la función de tiempo acumulado.
5. El valor de ajuste de temperatura del programa se muestra en una curva gráfica, con la función de visualización en tiempo real de la ejecución de la curva del programa.
6. Equipado con una pantalla de edición de programas separada, se pueden introducir al menos 5 segmentos de temperatura, humedad y tiempo en cada página.
7. El chino y el inglés se pueden cambiar a voluntad.
8. Se muestra la pantalla de aviso de fallo.
9. La luz de fondo de la pantalla se puede ajustar.
10. La función de protección de la pantalla se puede configurar en temporizador, TIMER o apagado manual.

Capacidad del programa y funciones de control

1. Grupos de programas disponibles: hasta 120 PATTEN.
2. Capacidad de memoria disponible: un total de 12000 segmentos.
3. Ejecución repetitiva de comandos: cada comando puede ejecutarse hasta 3200 veces.
4. El programa se crea de una manera conversacional, con funciones como editar, borrar e insertar.
5. El tiempo de configuración de los segmentos es de 0 a 99 horas y 59 minutos.
6. Dispositivo de control del módulo de tiempo programable x2 conjuntos.
7. Con memoria de programa apagada, arranque automático y ejecución continua del programa después de encendido.
8. Con interfaz de comunicación RS-485 o RS-232.
9. Las curvas gráficas se pueden mostrar en tiempo real durante la ejecución del programa.
10. Con ajuste automático de la capacidad de congelación.
11. Con función de arranque y apagado programado.
12. Con función de ajuste de fecha y hora.
13. Función de bloqueo de llave y pantalla (LOCK).

Especificaciones del controlador

Indicadores técnicos:

1. Pantalla táctil a color de 7 pulgadas
2. Dos modos de control: programa/valor fijo
3. Tipo de sensor: dos entradas PT100 (entrada electrónica del sensor opcional)
4. Modo de salida: impulso de voltaje (SSR) / salida de control: 2 (temperatura/humedad)/2 salida analógica 4-20mA/16 salidas de relé (pasivas)
5. Señales de control: 8 señales de control IS/8 señales de control T/4 señales de control AL
6. Señal de alarma: 16 DI de alarmas de obstáculos externos
7. Las mediciones de la temperatura se realizarán en un intervalo de -90 °C a 200 °C, (opcional -90 °C a 300 °C) error ± 0,2 °C.
8. Rango de medición de la humedad: 1,0 a 100% RH, error ± 1% RH
9. Interfaz de comunicación: (RS232/RS485, distancia máxima de comunicación 1,2 km [fibra óptica hasta 30 km]
10. Tipo de lengua de interfaz: chino/inglés
11. Equipado con función de entrada en inglés
12. Puede utilizarse con una impresora (función USB opcional)
13. Una variedad de salidas de relé de combinación de señales, y las señales pueden someterse a operaciones lógicas (NO, AND, OR, NOR, XOR), denominadas capacidad de programación PLC
14. Métodos de control de relé diversificados: modo de parámetro->modo de relé, modo de relé->modo de parámetro, modo de combinación lógica, modo de señal compuesta
15. Edición de programas: se pueden programar 120 grupos de programas, y cada grupo de programas puede programar hasta 100 segmentos

Parámetros técnicos del controlador

Precisión: temperatura ± 0,1°C + 1 dígito, humedad ± 1%R.H + 1 dígito

Resolución: temperatura ±0,01°C, humedad ±0,1%R.H.

Pendiente de temperatura: se puede ajustar entre 0,1 y 9,9.

Tiene funciones de espera y alarma de límite superior e inferior.

Seco y húmedo PT100x2 de la señal de entrada de temperatura y humedad

9 juegos de configuración de parámetros de control PID, cálculo automático PID.

Bulbo seco y húmedo con función de pantalla de corrección automática
