IEC 60529 IPX3 IPX4 Sistema de ensayo de impermeabilidad del tubo oscilante Equipo de ensayo de lluvia

Cuota De Producción: 1
Precio: Customized
Embalaje Estándar: Caja de madera contrachapada
Período De Entrega: 30 días
Forma De Pago: T/T
Capacidad De Suministro: 10 conjuntos por mes
Detalles Información
Descripción del producto
Información detallada
Lugar de origen
Porcelana
Nombre de la marca
Sinuo
Certificación
Calibration Certificate (Cost Additional)
Número de modelo
SN444
Velocidad de la lluvia IPX3:
4s/tiempo (2 × 120 °)
Velocidad de la lluvia IPX4:
12S/Tiempo (2 × 360 °)
Ángulo de balanceo:
Max. ± 175 °
Caudal de agua:
> 10 L/min±5%
Tiempo de prueba:
1-999999S
Manómetro:
0~0.25MPa
Agujero de aguja:
Φ0.4mm
Flujo de agua:
Se puede establecer
Descripción del producto



Sistema de prueba de impermeabilidad IPX3 IPX4 IEC 60529, equipo de prueba de lluvia con tubo oscilantet



Cumplimiento de normas



Diseñado y fabricado según IEC60529:2013, este sistema de prueba se utiliza para evaluar los niveles de protección contra el agua IPX3 e IPX4 de productos eléctricos y electrónicos. Asegura el cumplimiento de las normas internacionales de prueba de impermeabilidad para la verificación de seguridad y fiabilidad.




Aplicación



El sistema de prueba de impermeabilidad con tubo oscilante IPX3~4 simula condiciones de lluvia y pulverización de agua para comprobar la resistencia de los productos contra salpicaduras y pulverización de agua. Se aplica ampliamente en electrodomésticos, productos de iluminación, dispositivos electrónicos, componentes automotrices y otros equipos eléctricos.

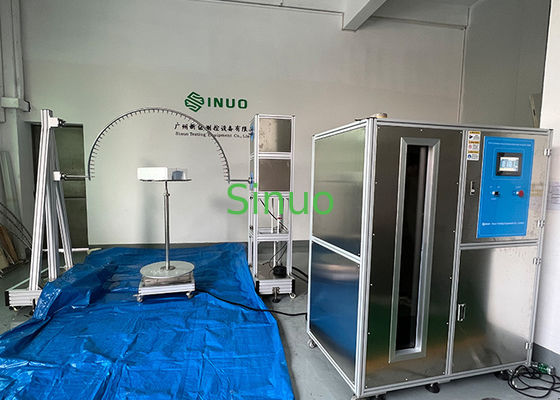

Composición del sistema



Dispositivo de oscilación del tubo oscilante: Proporciona un movimiento de oscilación preciso para simular la exposición a la lluvia.
Juego completo de tubos oscilantes: R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, adaptable para diferentes tamaños de muestra.
Plato giratorio: Gira las muestras de prueba para asegurar una exposición uniforme al agua.
Armario de control y suministro de agua inteligente: Incluye tanque de suministro de agua, bomba y sistema de control.




Sistema de control



El sistema de suministro de agua inteligente está controlado por un PLC, un convertidor de frecuencia y un medidor de flujo, lo que garantiza un flujo de agua estable y preciso. Esto permite pruebas de impermeabilidad precisas y repetibles de acuerdo con las normas IEC.




Características principales



Cumple totalmente con las normas de impermeabilidad IEC60529 IPX3/IPX4.
Amplia gama de tubos oscilantes para adaptarse a diferentes tamaños de producto.
Sistema de control programable con PLC y convertidor de frecuencia para una regulación precisa del flujo.
Sistema de suministro de agua inteligente con monitoreo en tiempo real y rendimiento estable.
Estructura robusta que garantiza resultados de prueba fiables y repetibles.
Adecuado para laboratorios de I+D, centros de inspección de calidad y empresas de fabricación.





Parámetros técnicos:



No. Artículo Parámetros
1 Suministro de agua

Caudal de agua＞10L/min±5% agua limpia sin inclusiones.

Este dispositivo está equipado con una unidad de filtración de agua limpia
2 El tamaño del tubo oscilante Viene con tubos oscilantes R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, hechos de acero inoxidable
3 Orificio de aguja Φ0.4mm
4 Ángulo incluido de dos orificios IPX3:120°; IPX4:180°
5 Ángulo de oscilación del tubo oscilante

Máx. ±175° se puede preestablecer

(Nota: la norma requiere IPX3:120°; IPX4:360°, pero debido a que hay un plato giratorio debajo del tubo oscilante durante la prueba, por lo que no se pueden lograr 360° durante las pruebas reales, si no hay plato giratorio, entonces se pueden lograr 360°)
6 Velocidad de lluvia

IPX3:4s/vez (2×120°);

IPX4:12s/vez (2×360°);
7 Flujo de agua

Se puede configurar de acuerdo con el tamaño del oscilante y el número de orificios de los pasadores (0,07 L/minX por orificio)

IEC 60529 IPX3 IPX4 Sistema de ensayo de impermeabilidad del tubo oscilante Equipo de ensayo de lluvia 0
8 Tiempo de prueba 1-99999S se puede preestablecer
9 Manómetro 0~0.25MPa
10 Plato giratorio Diámetro: Φ600mm, velocidad de rotación: 1r/min, capacidad de carga: ≤50kgs
11 Requisitos del sitio

Sala de pruebas de impermeabilidad IP dedicada, el suelo debe ser plano con iluminación.

Interruptor de fuga de agua 10A (o enchufe) utilizado para el equipo. Con buena función de entrada y drenaje.

Instalación en el suelo.
12 Control eléctrico PLC y pantalla táctil
13 Fuente de alimentación para este equipo Monofásico CA 220V, 60Hz, 2KW
14 Fuente de alimentación para la muestra Monofásico CA0~220V, 0~16A


IEC 60529 IPX3 IPX4 Sistema de ensayo de impermeabilidad del tubo oscilante Equipo de ensayo de lluvia 1



IEC 60529 IPX3 IPX4 Sistema de ensayo de impermeabilidad del tubo oscilante Equipo de ensayo de lluvia 2



IEC 60529 IPX3 IPX4 Sistema de ensayo de impermeabilidad del tubo oscilante Equipo de ensayo de lluvia 3
