IEC60529 Cámara de ensayo de pulverización y chorro de agua IPX3 IPX6 multifunción para ensayos de protección de recintos

Cuota De Producción:	1
Precio:	Customized
Embalaje Estándar:	caja de madera contrachapada
Período De Entrega:	30 dias
Forma De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

SN4416-1400

Tamaño interno de la cámara:

L1400*W1400*H1400mm

Estándares aplicados:

L1880*W4200*H2200mm

Dimensiones de los productos:

Largo y ancho ≤1000 mm, alto ≤100 mm

Método de rotación del giradiscos:

Siempre positivo / positivo y negativo alternativo

Velocidad de tocadiscos:

Se aplicarán las siguientes medidas:

Diámetro de la placa giratoria:

￠200 mm y 600 mm

Soporte de carga máxima de la plataforma giratoria:

≤20kg

Velocidad oscilante:

IPX3: 15 veces/minuto; IPX4: 5 veces/minuto

Descripción del producto

IEC60529 Cámara de ensayo de pulverización y chorro de agua IPX3 IPX6 multifunción para ensayos de protección de recintos

Descripción general del equipo:

Antecedentes de aplicación: La destrucción de productos y materiales por agua natural (lluvia, mar, río, etc.) causa una pérdida económica incalculable cada año.Los daños causados incluyen principalmente la corrosión, desvanecimiento, deformación, pérdida de resistencia, expansión, moho, etc., especialmente los productos eléctricos se rompen fácilmente en incendios debido a cortocircuitos causados por la lluvia.Los ensayos de agua de protección de los recintos para productos o materiales específicos son un proceso esencial y crítico..

Áreas de aplicación generales: iluminación exterior, electrodomésticos, piezas de automóviles y otros productos electrónicos y eléctricos.

Función del equipo: La función principal del equipo es probar las propiedades físicas y otras propiedades relacionadas de productos electrónicos y eléctricos, lámparas, gabinetes eléctricos, componentes eléctricos,automóviles, motocicletas y sus partes y componentes en condiciones climáticas simuladas.para facilitar el diseño, mejora, verificación e inspección de fábrica del producto.

La norma IEC60529:1989 +A1:1999 +A2 se aplica a las máquinas de ensayo de la categoría I.2013Prueba IPX3, IPX4, IPX5, IPX6,figuras 4 y 6.

Características del equipo:

1. Adecuado para el ensayo de resistencia al agua del producto IPX3, IPX4, IPX5, IPX6.

2La carcasa exterior está hecha de placa de acero doméstica de alta calidad, y la superficie está pintada con barniz de horneado, que es hermosa y duradera.

3.La cámara interior y el tocadiscos están hechos de placa de acero inoxidable SUS304# para garantizar un uso a largo plazo sin óxido.

4Hay una ventana de observación transparente en la puerta y iluminación LED en el interior de la cámara, fácil para el operador para observar la prueba interna.

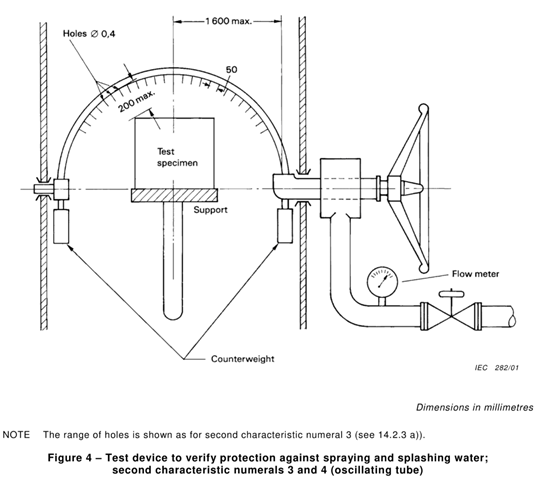

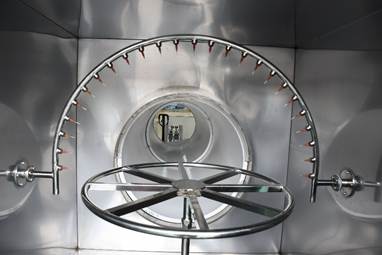

5. IPX34: ConfiguradoTubos oscilantes de R200mm, R400mm y R600mmde acuerdo con las especificaciones de la figura 4 de la norma IEC60529 (como se muestra a continuación)

图示, 工程绘图

描述已自动生成

6. IPX56: Configuración de una boquilla de pulverización de acuerdo con las especificaciones de la figura 6 de la norma IEC60529 (como se muestra a continuación):

IEC60529 Cámara de ensayo de pulverización y chorro de agua IPX3 IPX6 multifunción para ensayos de protección de recintos 0

7. El accionamiento de la plataforma giratoria: utiliza un motor paso a paso de alta calidad, puede controlar automáticamente la rotación positiva y negativa (hacia adelante y hacia atrás:adecuado para el ensayo de encendido de la muestra y para evitar el enrollamiento del cable).

8. El tiempo de prueba se puede ajustar en la pantalla táctil. El rango de ajuste es de 0-999min (ajustable).

9El sistema de control central adopta una pantalla táctil de 7 pulgadas + PLC. Los componentes eléctricos adoptan marcas importadas como Omron. El proceso de cableado se ajusta a los requisitos de las normas nacionales.La disposición de la placa eléctrica es razonable, el cableado es firme y la marca está clara.

10. Está configurado con un enchufe impermeable dentro de la cámara para alimentar la muestra.

11Con protecciones de seguridad de protección contra fugas, protección contra escasez de agua, protección contra cortocircuito.

Parámetros técnicos:

Las condiciones técnicasParámetros	Parámetros básicos
	Tamaño de la cámara interna	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
	Tamaño de la cámara exterior	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.
	Dimensiones permitidas de los productos	longitud y anchura ≤ 1000 mm, altura ≤ 100 mm
	Diámetro del giradiscos	¢200 mm y 600 mm
	Portante de carga máxima del giradiscos	No más de 20 kg
	Velocidad del tocadiscos	Se aplicarán las siguientes medidas:
	Método de rotación del giradiscos	Siempre positivo / positivo y negativo alternativo
	Método de ajuste de flujo	Ajuste manual del caudal ajustando el medidor de caudal en el panel
	Tiempo de prueba	0-999 minutos
	Fuente de alimentación para la muestra	Configurado con una toma de corriente impermeable dentro de la cámara para que el cliente pueda alimentar la muestra durante el ensayo, puede fabricarse según el tipo de toma de corriente utilizado por el cliente.

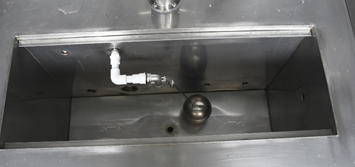

	Suministro de agua para ensayos	Con un depósito de agua incorporado de unos 90 litros, el agua puede reciclarse
	Peso total	Aproximadamente 450 kg.
	Lugar del emplazamiento requerido	4.4m ((D) * 2.2m ((W) * 2.4m ((H)
	IPX34 Parámetros de los tubos oscilantes
	Tubo de oscilación	R200 mm y R400 mm y R600 mm
	Distancia entre la muestra de boquilla	Dentro de los 200 mm
	Espaciamiento de la apertura de la pulverización	50 mm
	Ángulo de oscilación del tubo	± 60° (IPX3), aproximadamente ± 160° ((IPX4) (Nota: la norma requiere IPX3:120°; IPX4: casi 360°, pero debido a que el plato giratorio se encuentra debajo del tubo oscilante durante el ensayo, no se pueden alcanzar 360° durante el ensayo real, si no hay plato giratorio,entonces 360° se puede lograr)
	Ángulo entre dos agujeros	120° (IP3) 180° (IP4)
	Agujero de aguja	φ0,4 mm
	Velocidad oscilante	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
	Flujo de agua de cada agujero	00,07 L/min + 5%
	Presión de rociado	80-150 Kpa
	Parámetros de las boquillas de chorro IPX56
	Apertura del chorro de la boquilla IPX5	6.3 mm
	Apertura del chorro de la boquilla IPX6	12.5 mm
	Flujo de chorro IPX5	12.5 ± 0.625
	Flujo de chorro IPX6	Se aplicarán las siguientes medidas:
	Presión del agua (Mpa)	Ajustado según el caudal de agua especificado
	Distancia del chorro	2.5M (boquilla lejos del centro de la plataforma giratoria), la distancia puede ser alcanzada por el túnel
	Método fijo con boquilla	Fijación mecánica
	Parámetros eléctricos
	Suministro de energía para equipos	380 V, 50 Hz
	Potencia del equipo	5.0KW
	Función de protección de seguridad	Protección contra fugas, protección contra escasez de agua, protección contra cortocircuito
Condiciones de uso	El usuario garantiza las siguientes condiciones y se completa la conexión correspondiente.
Uso del espacio	El suelo es nivelado, el drenaje es suave, el suelo y las paredes son impermeables, La capacidad de carga del suelo no será inferior a 200 kg/m2 Bien ventilado No hay vibraciones fuertes alrededor del dispositivo No hay un campo electromagnético fuerte alrededor del dispositivo No hay sustancias inflamables, explosivas, corrosivas y polvo alrededor del equipo Se dejará un espacio adecuado de uso y mantenimiento alrededor del equipo: La parte trasera, izquierda y derecha, parte superior del equipo: 800 mm; la parte delantera del equipo: 1400 mm.
Condiciones ambientales	Temperatura: 5°C-35°C Humedad relativa: ≤ 85% Presión del aire: 86 kPa106 kPa
Condiciones de suministro de energía
Voltado y frecuencia	AC380V; 50Hz; cuatro alambres trifásicos + alambre de tierra de protección
El poder	5.0 kW
Resistencia a la puesta a tierra de protección	La resistencia a la puesta a tierra del cable de puesta a tierra de protección es inferior a 4Ω
Interruptor de energía	1El usuario deberá configurar el interruptor de protección contra fugas de la capacidad correspondiente para el equipo en el sitio de instalación.y el interruptor debe utilizarse independientemente del dispositivo. 2Está prohibido usar el interruptor del cuchillo o la toma de corriente. 3El interruptor de aire de protección contra fugas no debe estar a más de 2 metros del equipo.
Fuente de agua	1El usuario debe configurar la fuente de agua para el equipo en el sitio de instalación, la presión del agua no es inferior a 0,2Mpa, y se instala el grifo de 4 puntos. 2La posición del grifo no debe estar a más de 2 metros del equipo. 3Si el conector de suministro de agua del cliente es de otro tipo, el cliente deberá preparar un adaptador.

IEC60529 Cámara de ensayo de pulverización y chorro de agua IPX3 IPX6 multifunción para ensayos de protección de recintos 1

IEC60529 Cámara de ensayo de pulverización y chorro de agua IPX3 IPX6 multifunción para ensayos de protección de recintos 3

Las etiquetas:

Cámara de prueba de lluvia,

Equipo de prueba del IEC,

equipo de prueba resistente de agua

Productos recomendados

El video

Cámara de prueba de goteo IPX1 / IPX2 IEC 60529 1000L Probador vertical de impermeabilidad por goteo de agua

Contacta ahora

El video

IEC60529 IPX3~6 Equipo de ensayo de resistencia al agua completo con PLC + pantalla táctil

Contacta ahora

El video

Cámara de prueba de impermeabilidad IEC 60529 IPX1–IPX6 1800L con construcción de acero inoxidable SUS304

Contacta ahora

IPX7 Waterproof Test Chamber Immersion Tank Water Resistance Testing Equipment IEC60529

Contacta ahora

Pruebas de ingreso de agua IPX3 e IPX4 para luminarias IEC 60529 Figura 5

Contacta ahora

El video

IEC 60529 IPX3 IPX4 Sistema de ensayo de impermeabilidad del tubo oscilante Equipo de ensayo de lluvia

Contacta ahora

El video

Cámara de prueba de pulverización de agua fuerte IEC 60529 IPX5 IPX6 para productos y componentes eléctricos

Contacta ahora

DETALLES DE LOS PRODUCTOS

Productos

Equipo de prueba del aparato eléctrico

Laboratorio del rendimiento energético

Equipo de prueba del vehículo

Equipo de prueba de la batería

cambie el probador de la vida

Equipo de prueba del LED

equipo de prueba del ingreso del agua

Cámara de prueba ambiental

Cámara de la prueba de la inflamabilidad

Máquina de ensayo MCB

Equipo de ensayo de dispositivos médicos

Equipo de prueba del IEC 62368

Equipo de prueba para laboratorio eléctrico

IEC60529 Cámara de ensayo de pulverización y chorro de agua IPX3 IPX6 multifunción para ensayos de protección de recintos

Cuota De Producción:	1
Precio:	Customized
Embalaje Estándar:	caja de madera contrachapada
Período De Entrega:	30 dias
Forma De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

SN4416-1400

Tamaño interno de la cámara:

L1400*W1400*H1400mm

Estándares aplicados:

L1880*W4200*H2200mm

Dimensiones de los productos:

Largo y ancho ≤1000 mm, alto ≤100 mm

Método de rotación del giradiscos:

Siempre positivo / positivo y negativo alternativo

Velocidad de tocadiscos:

Se aplicarán las siguientes medidas:

Diámetro de la placa giratoria:

￠200 mm y 600 mm

Soporte de carga máxima de la plataforma giratoria:

≤20kg

Velocidad oscilante:

IPX3: 15 veces/minuto; IPX4: 5 veces/minuto

Cantidad de orden mínima:

Precio:

Customized

Detalles de empaquetado:

caja de madera contrachapada

Tiempo de entrega:

30 dias

Condiciones de pago:

T/T

Capacidad de la fuente:

10 juegos por mes

Descripción del producto

IEC60529 Cámara de ensayo de pulverización y chorro de agua IPX3 IPX6 multifunción para ensayos de protección de recintos

Descripción general del equipo:

Áreas de aplicación generales: iluminación exterior, electrodomésticos, piezas de automóviles y otros productos electrónicos y eléctricos.

La norma IEC60529:1989 +A1:1999 +A2 se aplica a las máquinas de ensayo de la categoría I.2013Prueba IPX3, IPX4, IPX5, IPX6,figuras 4 y 6.

Características del equipo:

1. Adecuado para el ensayo de resistencia al agua del producto IPX3, IPX4, IPX5, IPX6.

2La carcasa exterior está hecha de placa de acero doméstica de alta calidad, y la superficie está pintada con barniz de horneado, que es hermosa y duradera.

3.La cámara interior y el tocadiscos están hechos de placa de acero inoxidable SUS304# para garantizar un uso a largo plazo sin óxido.

4Hay una ventana de observación transparente en la puerta y iluminación LED en el interior de la cámara, fácil para el operador para observar la prueba interna.

5. IPX34: ConfiguradoTubos oscilantes de R200mm, R400mm y R600mmde acuerdo con las especificaciones de la figura 4 de la norma IEC60529 (como se muestra a continuación)

图示, 工程绘图

描述已自动生成

6. IPX56: Configuración de una boquilla de pulverización de acuerdo con las especificaciones de la figura 6 de la norma IEC60529 (como se muestra a continuación):

IEC60529 Cámara de ensayo de pulverización y chorro de agua IPX3 IPX6 multifunción para ensayos de protección de recintos 0

8. El tiempo de prueba se puede ajustar en la pantalla táctil. El rango de ajuste es de 0-999min (ajustable).

10. Está configurado con un enchufe impermeable dentro de la cámara para alimentar la muestra.

11Con protecciones de seguridad de protección contra fugas, protección contra escasez de agua, protección contra cortocircuito.

Parámetros técnicos:

Las condiciones técnicasParámetros	Parámetros básicos
	Tamaño de la cámara interna	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
	Tamaño de la cámara exterior	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.
	Dimensiones permitidas de los productos	longitud y anchura ≤ 1000 mm, altura ≤ 100 mm
	Diámetro del giradiscos	¢200 mm y 600 mm
	Portante de carga máxima del giradiscos	No más de 20 kg
	Velocidad del tocadiscos	Se aplicarán las siguientes medidas:
	Método de rotación del giradiscos	Siempre positivo / positivo y negativo alternativo
	Método de ajuste de flujo	Ajuste manual del caudal ajustando el medidor de caudal en el panel
	Tiempo de prueba	0-999 minutos
	Fuente de alimentación para la muestra	Configurado con una toma de corriente impermeable dentro de la cámara para que el cliente pueda alimentar la muestra durante el ensayo, puede fabricarse según el tipo de toma de corriente utilizado por el cliente.
	Suministro de agua para ensayos	Con un depósito de agua incorporado de unos 90 litros, el agua puede reciclarse
	Peso total	Aproximadamente 450 kg.
	Lugar del emplazamiento requerido	4.4m ((D) * 2.2m ((W) * 2.4m ((H)
	IPX34 Parámetros de los tubos oscilantes
	Tubo de oscilación	R200 mm y R400 mm y R600 mm
	Distancia entre la muestra de boquilla	Dentro de los 200 mm
	Espaciamiento de la apertura de la pulverización	50 mm
	Ángulo de oscilación del tubo	± 60° (IPX3), aproximadamente ± 160° ((IPX4) (Nota: la norma requiere IPX3:120°; IPX4: casi 360°, pero debido a que el plato giratorio se encuentra debajo del tubo oscilante durante el ensayo, no se pueden alcanzar 360° durante el ensayo real, si no hay plato giratorio,entonces 360° se puede lograr)
	Ángulo entre dos agujeros	120° (IP3) 180° (IP4)
	Agujero de aguja	φ0,4 mm
	Velocidad oscilante	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
	Flujo de agua de cada agujero	00,07 L/min + 5%
	Presión de rociado	80-150 Kpa
	Parámetros de las boquillas de chorro IPX56
	Apertura del chorro de la boquilla IPX5	6.3 mm
	Apertura del chorro de la boquilla IPX6	12.5 mm
	Flujo de chorro IPX5	12.5 ± 0.625
	Flujo de chorro IPX6	Se aplicarán las siguientes medidas:
	Presión del agua (Mpa)	Ajustado según el caudal de agua especificado
	Distancia del chorro	2.5M (boquilla lejos del centro de la plataforma giratoria), la distancia puede ser alcanzada por el túnel
	Método fijo con boquilla	Fijación mecánica
	Parámetros eléctricos
	Suministro de energía para equipos	380 V, 50 Hz
	Potencia del equipo	5.0KW
	Función de protección de seguridad	Protección contra fugas, protección contra escasez de agua, protección contra cortocircuito
Condiciones de uso	El usuario garantiza las siguientes condiciones y se completa la conexión correspondiente.
Uso del espacio	El suelo es nivelado, el drenaje es suave, el suelo y las paredes son impermeables, La capacidad de carga del suelo no será inferior a 200 kg/m2 Bien ventilado No hay vibraciones fuertes alrededor del dispositivo No hay un campo electromagnético fuerte alrededor del dispositivo No hay sustancias inflamables, explosivas, corrosivas y polvo alrededor del equipo Se dejará un espacio adecuado de uso y mantenimiento alrededor del equipo: La parte trasera, izquierda y derecha, parte superior del equipo: 800 mm; la parte delantera del equipo: 1400 mm.
Condiciones ambientales	Temperatura: 5°C-35°C Humedad relativa: ≤ 85% Presión del aire: 86 kPa106 kPa
Condiciones de suministro de energía
Voltado y frecuencia	AC380V; 50Hz; cuatro alambres trifásicos + alambre de tierra de protección
El poder	5.0 kW
Resistencia a la puesta a tierra de protección	La resistencia a la puesta a tierra del cable de puesta a tierra de protección es inferior a 4Ω
Interruptor de energía	1El usuario deberá configurar el interruptor de protección contra fugas de la capacidad correspondiente para el equipo en el sitio de instalación.y el interruptor debe utilizarse independientemente del dispositivo. 2Está prohibido usar el interruptor del cuchillo o la toma de corriente. 3El interruptor de aire de protección contra fugas no debe estar a más de 2 metros del equipo.
Fuente de agua	1El usuario debe configurar la fuente de agua para el equipo en el sitio de instalación, la presión del agua no es inferior a 0,2Mpa, y se instala el grifo de 4 puntos. 2La posición del grifo no debe estar a más de 2 metros del equipo. 3Si el conector de suministro de agua del cliente es de otro tipo, el cliente deberá preparar un adaptador.

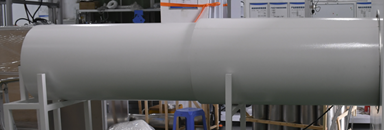

IEC60529 Cámara de ensayo de pulverización y chorro de agua IPX3 IPX6 multifunción para ensayos de protección de recintos 1

IEC60529 Cámara de ensayo de pulverización y chorro de agua IPX3 IPX6 multifunción para ensayos de protección de recintos 3

Las etiquetas:
