| Cuota De Producción: | 1 |
| Precio: | Negociable |
| Embalaje Estándar: | Caja de madera contrachapada |
| Período De Entrega: | 30 dias |
| Forma De Pago: | T/T |
| Capacidad De Suministro: | 10 juegos por mes |

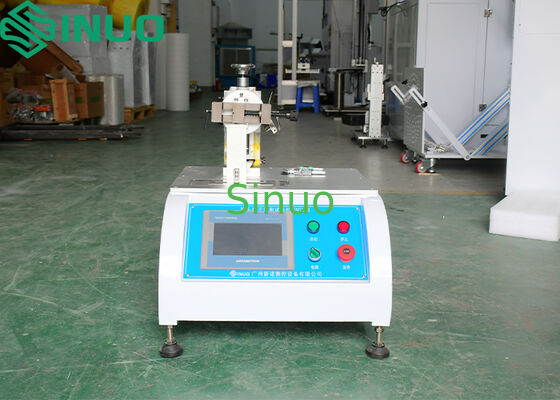

La máquina de ensayo de flexión de pinos de enchufe de la norma AS/NZS 3112:2017 figura 2.8
Información sobre el producto:
Normas aplicables:
JIS C 8303 Figura 2 y cláusula 7.10
Las condiciones de los requisitos de la norma AS/NZS 3112:2017 son las siguientes:13.7.2
Muestras de ensayo:Enchufes con mangas aislantes.
Aplicación:
Se utiliza para probar la resistencia a la flexión de los pines de los enchufes con mangas aislantes, con el fin de verificar la resistencia mecánica de la estructura del enchufe.
Principio del ensayo:
Un accesorio accionado por un motor aplica una fuerza a una posición de 14 ± 0,5 mm de la cara de acoplamiento del tapón.
Cuando se alcanza un desplazamiento de 7,5 ± 0,3 mm, el accesorio remueve el alfiler a la posición inicial.
La velocidad de desviación no excederá de 50 mm/s.
Un ciclo consiste en presionar hasta 7,5 mm y volver al punto de partida.
Duración de un ciclo: ≤ 60 s
Intervalo entre ciclos: ≤ 10 s
El ensayo se detiene automáticamente después de 20 ciclos.
La muestra se mantendrá en el aire a20 ± 2 °Cdurante aproximadamente1 hora, luego fijado inmediatamente en el dispositivo, como se muestra en la figura 2.
Una terminal, en aproximadamente8.5 mm de la raíz del tapón, se mueve alternativamente a la izquierda y a la derecha a una velocidad de10 veces por minuto, entre posiciones1 ̊2 (15°)y3°4 (15°), para30 ciclos, para determinar si se produce alguna rotura del terminal.
El tapón está sujeto a la flexión en una posición14 ± 0,5 mm de la raíz del tapón, con un desplazamiento de7.5 ± 0,3 mm, mantenido por60 segundos., y la misma acción se repite20 veces.
Después del ensayo, se comprueba si el terminal está roto.
El probador está equipado con accesorios especialmente diseñados que permitenajuste delantero-trasero y izquierdo-derechodel tapón para un posicionamiento fino.
El sistema de accionamiento utiliza unmotor de servicio, asegurando que la velocidad de ensayo cumple los requisitos demáximo de 50 mm/sy10 ciclos por minuto.
Especificaciones técnicas:
|
Punto de trabajo |
Especificación |
|
Estación |
Estación única |
|
Modo de control |
Control por PLC con pantalla táctil |
|
Modo de conducción |
Motor de accionamiento por servo |
|
Punto de ensayo |
Prueba de flexión de la perilla de enchufe (modo de desplazamiento fijo) |
|
Rango de fuerza |
0 ‰ 1000 N |
|
Resolución de la fuerza |
0.1 N (indicación de la fuerza en tiempo real para el juicio por contacto) |
|
Carga de ensayo |
0 ∼ 200 mm |
|
Método de retención de la muestra |
Fijación de fuerza: fijación especial de tipo paleta para la fuerza hacia abajo y el realineamiento de los pines |
|
|
Accesorio de muestra: centra el alfiler para que la dirección de la fuerza sea centrípeta |
|
Velocidad de ensayo |
La velocidad máxima de despliegue de la unidad de ensayo será de 10 mm/s |
|
Tiempo de intervalo |
0999.9 s, ajustable de antemano |
|
Posición de aplicación de la fuerza |
14 ± 0,5 mm de la cara de acoplamiento del tapón |
|
El desplazamiento |
7.5 ± 0,3 mm desde el punto de partida |
|
Número de ciclos |
0 ¢9999 ciclos, ajustable por adelantado |
|
Dimensiones y peso |
Es una aproximación.Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
|
Peso del equipo |
Es una aproximación.120 kg de peso |
|
Fuente de alimentación |
AC 220 V ±10 %, 50 ∼ 60 Hz 0.5kW |
|
|
