Detector de fugas modular del espectrómetro de masas del helio de la batería de litio
| Functional Configuration: | Modo de vacío/pistola de succión/gas trazador dual | Detectable Gases: | helio-4; helio-3; Hidrógeno |
| 1500Hz Vacuum Mini. Leak: | 1.0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5.0E-13 Pa.m3/s |
| Calibration Mode: | Calibración interna/externa/dinámica | Calibration Leak: | Tipo microcanal, 2,0 × 10⁻⁸ Pa·m³/s |
| Start-up Time: | ≤ 3 minutos | Response Time: | ≤ 1 s |

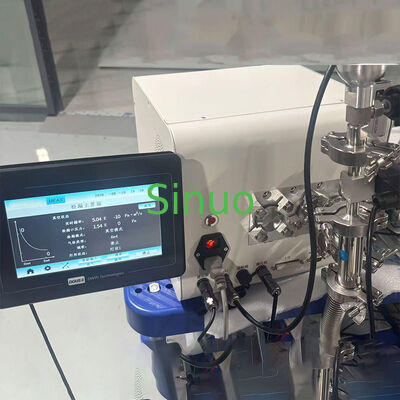

Este equipo es el detector de fugas de espectrómetro de masa de helio modular de la serie ANHMS-1000 de primera generación. Es compatible con métodos de prueba de vacío y pistola de succión.Su tamaño compacto permite una fácil integración en equipos de prueba de helio automatizados para células de baterías de litio.
Al controlar el contenido de helio en la ubicación del módulo de entrada en tiempo real, puede medir cuantitativamente la tasa de fuga de helio de las celdas de baterías de litio.Puede filtrar rápidamente las células no calificadas y sospechosas cuya tasa de fuga excede el valor establecido debido a razones tales como defectos de soldadura de la carcasa, fallas en la soldadura de los orificios de inyección y defectos de los materiales.
El detector de fugas del espectrómetro de masa de helio de la serie ANHMS-1000 se utiliza ampliamente en pruebas de helio primario, pruebas de helio secundario y pruebas de estanqueidad del paquete de baterías durante la producción de células.Puede garantizar que la calidad de soldadura de la carcasa y los pines de sellado, así como el rendimiento general de sellado del PACK y el módulo, cumplen con los requisitos de producción.
- Alta precisión de detección de fugas: la tasa de fugas mínima detectable alcanza 5.0E-10Pa.m3/s en modo vacío
- Alta velocidad de respuesta: el tiempo de respuesta a la fuga es inferior a 1s, y el pico de fuga se puede medir dentro de 5s
- Alta estabilidad: alambre de óxido de itrio-iridio, que cambia automáticamente en caso de fallo; el diseño de doble canal garantiza un funcionamiento continuo y estable
- Almacenamiento de datos: almacena los datos de prueba y las formas de onda localmente y admite la exportación a una unidad flash USB
- Facilidad de uso: tamaño compacto, interfaces ricas y operación sencilla, adecuado para equipos de detección de helio automatizados de baterías de litio
| Parámetro | Especificación |
|---|---|
| Modelo de producto | Se aplicará el método de evaluación de la calidad de los productos. |
| Configuración funcional | Modo de vacío, modo de pistola de succión, doble gas de rastreo |
| Fuente de alimentación | AC 220V ± 10%, 50 Hz |
| Consumo actual | Se trata de: |
| El fusible | 10A*2 (Diámetro 5*20 mm) |
| Freno de entrada | 2*DN16 KF+1*DN25 KF |
| Las dimensiones | 308*283*319 (W*H*D, mm) |
| Gases detectables | He4, He3, H2 |
| Tasa mínima de fugas detectable (He4) | Modo de succión del arma: ≤ 5,0E-8 Pa.m3/s Modo de vacío: 1,0E-12 Pa.m3/s (~1500Hz) 5.0E-13 Pa.m3/s ((1000 Hz) |
| Modo de calibración | Calibración interna, calibración externa, calibración dinámica externa |
| Falta de calibración | Tipo de microcanal, 2,0 * 10−8 Pa·m3/s |
| Tiempo de arranque | ≤ 3 minutos |
| Tiempo de respuesta | ≤ 1 s |
| Velocidad de la bomba de reserva | > 1,0 L/s, vacío máximo < 10 Pa |
| Velocidad de la bomba molecular | He4, 2,5 L/s (flujo dividido 80) |
| Presión máxima admisible | 200 ~ 1800 Pa |
| Unidad de medida | El valor de las emisiones de CO2 de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles. |
| Lenguaje | Chino/Inglés/Alemán |
| Pantalla de visualización | LCD, pantalla a color de 4.3 pulgadas, pantalla táctil |
| Interfaz de comunicación | RS232, entrada/salida analógica |
