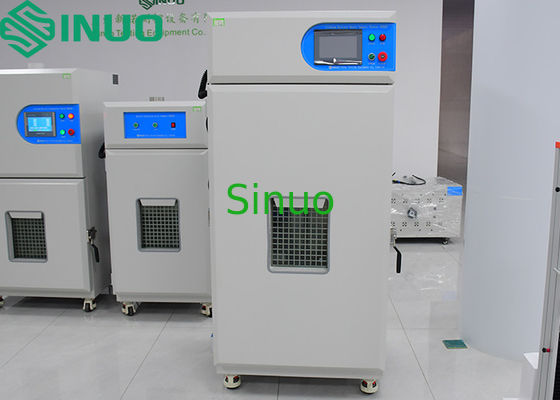

Batería de alta seguridad máquina de prueba de impacto pesado peso de impacto 9,1 kg UN38.3

Cuota De Producción:	1
Precio:	Customized
Embalaje Estándar:	Cuadro de madera contrachapada
Período De Entrega:	30 días
Forma De Pago:	T/T
Capacidad De Suministro:	20 juegos por mes

Detalles Información

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Sinuo

Certificación

Calibration Certificate(Cost Additional )

Número de modelo

Las demás:

Peso del impacto:

9.1 ± 0,1 kg, cumple con diversas normas

Altura de caída:

1 ‰ 1000 mm, con una precisión de ±3 mm

Estructura:

Caída libre guiada de doble columna

seguridad:

Puerta de relevo magnético, interruptor de límite, gancho de seguridad

Ventana:

Vidrio a prueba de explosión de 300 × 300 × 10 mm

Seguimiento:

≥4MP cámara HD, almacenamiento de 1 TB, acceso remoto

Iluminación:

luz de led

Interfaz:

Pantalla táctil, con una precisión ≤ 1 mm

Resaltar:

Máquina de ensayo de impacto pesado de la batería

Máquina de prueba de impacto pesado de alta seguridad para baterías

Descripción del producto

Batería de alta seguridad máquina de prueba de impacto pesado peso de impacto 9,1 kg UN38.3

Información sobre el producto:

Este equipo está diseñado para evaluar el rendimiento de seguridad de las baterías de iones de litio mediante la simulación de impactos mecánicos en diversas condiciones de masa, altura y área de contacto.El ensayo garantiza que, en los escenarios de impacto definidos según normas,, la batería no se incendiará ni explotará.

Principio del ensayo:

Se coloca una muestra de ensayo sobre una superficie plana con una varilla de 15,8 mm de diámetro colocada horizontalmente en el centro, y se deja caer directamente sobre la varilla un peso de 9,1 ± 0,1 kg desde una altura de 610 ± 25 mm.La muestra se observa durante seis horas después del impacto.Cada muestra se utiliza una sola vez.

Criterios de aceptación: La batería no debe encenderse ni explotar.

Parámetros técnicos:

Peso de caída	9.1 ± 0,1 kg
Altura de caída	1 ‰ 1000 mm (caída libre guiada verticalmente)
Precisión de visualización	≤ 1 mm
Precisión de la altura	± 3 mm
Modo de muestra	Pantalla táctil
Diámetro de la barra horizontal	15.8±0.2 mm (Esta barra de acero se coloca verticalmente en el centro de la batería, y un objeto pesado cae sobre la barra de acero, y la barra de acero permanece paralela a la superficie inferior de la batería cuadrada;)
Espacio de ensayo	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.
Material de la caja interior	SUS 201# de acero inoxidable ( espesor de 1,2 mm, espesor total del refuerzo y de la caja exterior es de 80 mm)
Material de la caja exterior	horneado en frío en placas mixtas (de espesor de 1,5 mm)
Aire de escape	150 mm, situado sobre la parte posterior de la caja
Ventana de observación	Puerta única, ventana de observación abierta, cerradura de la puerta con manija fría
Tamaño de la ventana	Vidrio templado a prueba de explosión de 30030010 mm de espesor)
Mecanismo de elevación	Elevación eléctrica
Superficies de impacto	Placas de acero (arriba y abajo)
Las dimensiones de la máquina	El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 será el valor de las emisiones de CO2 de los vehículos de las categorías M2 y N3.
El poder	Acción de corriente alterna 220 V, 500 W
Peso	Aproximadamente 200 kg.

Otros Parámetros:

Iluminación

La cámara de ensayo está diseñada con iluminación LED de alto brillo, lo que facilita la visualización del estado de ensayo dentro de la cámara de ensayo.

Batería de alta seguridad máquina de prueba de impacto pesado peso de impacto 9,1 kg UN38.3 0

Dispositivo de reducción de presión a prueba de explosión

Tiene una función magnética de alivio de presión a prueba de explosión, es decir, la caja protectora absorbe automáticamente la puerta de alivio de presión (especificación: 200 * 200 mm) después de ser golpeada por una onda de choque.Cuando un fuerte flujo de aire golpea, la puerta de alivio de presión se abre y cierra automáticamente para reducir el impacto de la explosión.

Batería de alta seguridad máquina de prueba de impacto pesado peso de impacto 9,1 kg UN38.3 1

El escape de humo

Ventilador de escape de humo, diámetro del puerto de escape 100 mm

Batería de alta seguridad máquina de prueba de impacto pesado peso de impacto 9,1 kg UN38.3 2

Dispositivo de protección

Interruptor de protección de límites, gancho de seguridad (ubicado en la viga transversal superior de la placa de impacto, desempeña un papel de protección de seguridad)

Batería de alta seguridad máquina de prueba de impacto pesado peso de impacto 9,1 kg UN38.3 3

Seguimiento

La zona de ensayo está equipada con un sistema de videovigilancia de alta definición, que puede controlarse a distancia para garantizar la exactitud de los datos, y la imagen es clara, con un píxel de ≥ 4 millones de píxeles.El dispositivo de almacenamiento está equipado con un disco duro de 1T + monitor Lenovo.

Batería de alta seguridad máquina de prueba de impacto pesado peso de impacto 9,1 kg UN38.3 4

Interfaz de pantalla táctil

Emplazamiento de instalación

El suelo es plano y bien ventilado.

No hay vibraciones fuertes alrededor del equipo

No hay un campo electromagnético fuerte alrededor del equipo

No hay sustancias inflamables, explosivas, corrosivas y polvo alrededor del equipo

Se dejará un espacio adecuado para el uso y el mantenimiento alrededor del equipo, como se muestra en la siguiente figura:

Batería de alta seguridad máquina de prueba de impacto pesado peso de impacto 9,1 kg UN38.3 6

Condiciones de suministro de energía

Fuente de alimentación: AC220V monofásico de dos cables + alambre de tierra de protección

El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable.

Rango de fluctuación de frecuencia: (50±0,5) Hz

Capacidad de potencia: aproximadamente 500 W

Corriente máxima: 3A

Interruptor de alimentación: 5A

Características del equipo:

1El peso estándar es de 9,1 kg y el diámetro es de 15,8 mm (que puede cumplir con diferentes estándares al mismo tiempo).

2. El codificador muestra la altura. El control inteligente es ajustable de 0 a 1000 mm (muy conveniente para que los clientes lo usen).

3El diseño de doble columna permite que el peso caiga libremente y evita eficazmente los problemas de seguridad.

4El peso de 9,1 kg o 10 kg cae desde una cierta altura (610 mm o 1000 mm) sobre la muestra, sin sesgo, para evitar un impacto secundario en la superficie de la batería.

5Equipado con conductos de escape (para facilitar a los clientes el escape del humo generado durante el ensayo de la batería fuera de la sala de ensayo).

6Ventana de vidrio templado de doble capa a prueba de explosión.

Batería de alta seguridad máquina de prueba de impacto pesado peso de impacto 9,1 kg UN38.3 7
