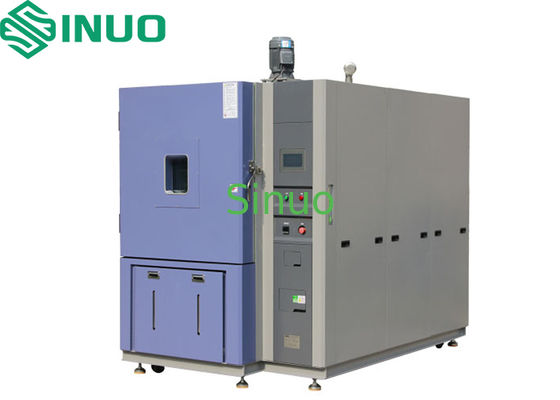

Cámara de ensayo de baja presión a baja temperatura y alta -40 °C a +70 °C 5 kPa

Desempeño

Método de enfriamiento

Con refrigeración por aire

Rango de temperatura

-40°C~+70°C

Fluctuación de la temperatura

≤ 0,5°C (presión ambiente, sin carga)

Desviación de temperatura

Se aplicará la presión de ensayo en el interior del vehículo.

Tiempo de calentamiento

20°C → +100°C, ≤ 30 min (presión ambiente)

Tiempo de enfriamiento

20°C → -40°C, ≤ 30 min (presión ambiente)

Rango de presión

Presión ambiente ~ 5 kPa (generalmente 11,6 kPa)

Desviación de la presión

Se aplicarán las siguientes medidas:

Se aplicarán las siguientes medidas:

Intervalo de control integrado de presión/temperatura

Fluctuación de la presión

Se aplicarán las siguientes medidas:

Tiempo de depresionización

≤ 30 minutos hasta 5 kPa

Requisitos del programa

Las baterías de ensayo y los paquetes de baterías se almacenarán a una temperatura de 75 ± 2 °C durante al menos 6 horas, seguidas de un almacenamiento a una temperatura de -40 ± 2 °C durante al menos 6 horas.El intervalo máximo de tiempo entre las dos temperaturas extremas de ensayo será de 30 minutos.. Este ciclo se repetirá 10 veces. Posteriormente, todas las baterías de ensayo y los paquetes de baterías se almacenarán a temperatura ambiente (20 ± 5 °C) durante 24 horas.el tiempo de exposición a las temperaturas de ensayo extremas será de al menos 12 horas;.

Características estructurales

Especificaciones de las muestras

Válvulas de voltaje seleccionable: 12 V, 24 V, 36 V o 48 V

Tamaño máximo de la batería: W720*H480*D600 mm

Peso: 280 kg

Válvulas de carga de las máquinas de ensayo

Corriente máxima: 300 A

Dimensiones de la cámara interior

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Dimensiones exteriores

P*H*D: 3250*1400*2000 mm (excluidas las protuberancias)

Material de las paredes exteriores

1.5 mm de chapa de hierro pintada

Material de las paredes interiores

Acero inoxidable SUS304 (5 mm, estructura de soporte a presión)

Material aislante

Espuma de poliuretano rígido

Puerta de la cámara

Puerta única con mango a prueba de explosión, ventana de observación, iluminación interna

Puntos de conducción y terminales

Un conducto de Φ100 mm en el lado izquierdo; brida terminal sellada

Válvula de inflado manual

Para la ecualización manual de la presión en caso de avería eléctrica

Estantes

Dos estanterías de acero inoxidable

Calentador de cámara

Calentadores de tubos con aletas de acero inoxidable

Control del calentador

Modulación del ancho de pulso SSR (relay de estado sólido)

Bombas de vacío

VD401 ULVAC bomba de vacío de veleta giratoria de un solo estadio con accionamiento directo, enfriada por aire (con filtro de niebla de aceite, vidrio de visualización de aceite y válvula de lastre de gas)

Sensor de vacío

UNIK 5072 (GE, EE.UU.),

el valor de las emisiones de CO2 es el valor de las emisiones de CO2 de la unidad de producción.

Precisión: ±0,2% FS.BSL,

La potencia de salida es de 4 ‰ 20 mA.

Interfaz de presión: hilo interno G1/4

Sistema de refrigeración

Método de trabajo

Refrigerado por aire, compresión mecánica, doble cascada

Compresor

Compresores mecánicos

Evaporador

Exchanger de calor de tubo de cobre con aletas

Condensador

Las demás máquinas y aparatos para la fabricación de piezas metálicas

Agentes de refrigeración

R404a / R23 (no fluorado, respetuoso con el medio ambiente, ODP = 0)

Accesorios

Secador, separador de aceite, vidrio de refrigeración, válvulas de servicio

Sistema a prueba de explosión

Alivio de la presión

Dos respiraderos a prueba de explosión de 300*300 mm con puertas; se abren cuando la presión de la cámara es ≥ 0,01 MPa, conectados con bisagras de alta resistencia y cadenas de acero inoxidable

Proceso de extinción del fuego

Sistema de CO2 con control automático y manual a distancia

Cadenas a prueba de explosiones

Dos cadenas en la puerta principal para evitar que la puerta se abra

Sistema de control eléctrico

El controlador

LCD TFT de 7 pulgadas en color

Modo de funcionamiento

Modo de programa / modo de valor fijo

Programación

Menú chino, entrada por pantalla táctil

Capacidad del programa

Máximo 20 programas, 1000 pasos, 20 ciclos (máximo 99 pasos por ciclo)

Muestra

Los valores establecidos (SV) y los valores reales (PV) de temperatura, humedad y presión se muestran directamente.

Número del programa actual, paso, tiempo restante, número de ciclos y tiempo de funcionamiento.

Edición del programa, curva gráfica y visualización del estado de las acciones de punto fijo o programadas.

Resolución

Temperatura: 0,01°C; Humedad: 0,1%; Tiempo: 1 min

Protección contra temperaturas superiores o inferiores

Alarmas configurables

Ingreso

Termócouple / RTD / Voltado / Corriente

Control de las emisiones

PID de saturación antiintegral (BTHC/BTPC)

Registro de datos

RAM con batería, puede almacenar los valores establecidos del dispositivo, los valores de muestreo y las marcas de tiempo de muestreo correspondientes;

Máximo 60 días (intervalo de muestreo de 1,5 min)

Función USB

Disco flash de 1 GB, software para PC para la gestión de programas y exportación de datos

Interfaz de comunicación

RS232, RS485; control remoto y monitoreo, control de sincronización de varias máquinas

Memoria de apagado

Configurable para calentar/enfriar/detener la recuperación

El temporizador

Inicio/parada automático

Funciones auxiliares

Muestra de código de alarma de fallo, protección de apagado y funciones de autodiagnóstico.

Conectividad de red

Puede conectarse a una red Ethernet a través de un software especializado, lo que permite el control remoto, la asistencia remota y la adquisición de datos de prueba.Pueden controlarse varias máquinas simultáneamente a través de la red.

Panel de control

a) elInterruptor de parada de emergencia

b. Conmutador de alimentación

c. Protector contra el exceso de temperatura

d. Interfaz RS-485

e. Interfaz USB

Protección de la seguridad

Sistema de refrigeración

Protección contra sobrecalentamiento, sobrecorriente y alta presión de los compresores

Cámara de ensayo

Protección contra el exceso de temperatura ajustable, fusibles de cámara, exceso de temperatura del conducto de aire, sobrecalentamiento del ventilador, sobrecorriente del calentador y fusible

Las demás

Secuencia de fases, fugas, sobrecarga, cortocircuito, protección del motor de la bomba de vacío

Condiciones de funcionamiento

Fuente de alimentación

AC 3φ 4W 380V 50Hz (R.S.T.N. + PE), fluctuación de voltaje del ±10%

Fuente de aire comprimido

4 ‰ 7 kg/cm2 ((Proveído por el cliente)

Temperatura ambiente

5°35°C

- No, no es así.

Componente

Marca del producto

Las observaciones

1

Compresor

- Es un mordisco.

2

Separador de aceite

Emerson, Estados Unidos

3

Exchanger de calor de placas

GEA, Alemania

4

Interruptor de presión

DANFOSS, Dinamarca

5

Condensador

¿ Qué pasa?

6

Evaporador

Guangzhou Yongqiang, también conocido como

7

Las demás máquinas

DANFOSS, Dinamarca

8

Válvula de expansión

DANFOSS, Dinamarca

9

Válvula de expansión

HONEYWELL, Estados Unidos

10

Válvula de solenoide

Nickideu, Japón

11

Válvula de solenoide

DANFOSS, Dinamarca

12

El controlador

- ¿ Qué pasa?

13

Disminución de las fugas

Shihlin, Taiwán

14

Disjuntor de circuito

Schneider, Francia

15

Contactor de CA

Schneider, Francia

16

Relay térmico

Schneider, Francia

17

Relay de secuencia de fase

Siel, Suiza

18

Relay de estado sólido

Siel, Suiza

19

Relay intermedio

Omron, Japón

20

Motor de circulación

TECO, Taiwán

21

Bombas de vacío

VD401 ULVAC 3φ 380V

22

Válvula de vacío

RIKEN AVB-KF-40-P, Japón

23

Sensor de vacío

El artículo 1 se sustituye por el texto siguiente:
