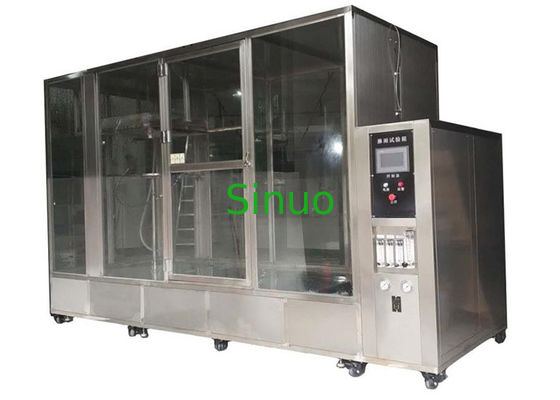

Cámara de prueba de impermeabilidad IEC 60529 IPX1–IPX6 1800L con construcción de acero inoxidable SUS304

Cámara de prueba impermeable IPX1-IPX6 IEC 60529 1800L con tubo oscilante de prueba de agua por goteo y boquillas de chorro

Descripción general del producto

La cámara de prueba de lluvia IEC 60529 IPX1–IPX6 está diseñada para evaluar si los productos, gabinetes y componentes eléctricos y electrónicos pueden mantener un rendimiento confiable bajo lluvia simulada, goteo de agua, salpicaduras de agua y potentes chorros de agua. Este sistema reproduce con precisión diversas condiciones ambientales de lluvia para verificar el nivel de protección impermeable de los productos durante la investigación y el desarrollo, el control de calidad y la certificación.

Ampliamente utilizada en aparatos eléctricos, productos de iluminación, gabinetes de control, componentes electrónicos, piezas de automóviles, autobuses, motocicletas y otros equipos, la cámara garantiza una verificación adecuada de la confiabilidad a prueba de agua del producto, la mejora del diseño y la inspección de fábrica.

Características:

1. Adecuado para pruebas de clasificación de resistencia al agua IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 del producto.

2. La carcasa exterior está hecha de placa de acero nacional de alta calidad y la superficie está pintada con barniz para hornear, que es hermoso y duradero.

3.La cámara interior, la plataforma giratoria y el tubo oscilante están hechos de placa de acero inoxidable SUS304# para garantizar un uso prolongado sin oxidación.

4. Estructura de la cámara; tanque de agua autónomo, el agua puede circular; la válvula de flotador del tanque de agua está instalada en el tanque de agua, que controla automáticamente la entrada de agua; y el equipo tiene función de detección de alarma de bajo nivel de agua.

5. Hay una ventana de observación transparente (material de vidrio templado) en la puerta e iluminación LED dentro de la cámara, lo que facilita al operador observar la prueba interna.

6. PX12: El tanque de goteo está hecho de vacío y de acero inoxidable. La posición de contacto de la boquilla está hecha de un cono de latón, lo que facilita la instalación de la boquilla rociadora.

7. IPX12: Tiene la función de secado de aire comprimido. Una vez completada la prueba, se puede eliminar el exceso de agua en el tanque de goteo para evitar que el agua se ensucie y bloquee el orificio. (Nota: los usuarios deben proporcionar suministro de aire).

8. IPX34: El accionamiento del tubo oscilante adopta un servomotor de alta calidad. La velocidad y el ángulo de oscilación se pueden ajustar con precisión. No hay ningún problema de desfase. (Fuera de sincronismo: provocará un mal funcionamiento del tubo oscilante, el tubo oscilante golpeará el eje central del plato giratorio y provocará daños al equipo).

9. La boquilla rociadora IPX3/4 y las boquillas de manguera IPX5/6 se fabrican de acuerdo con lo siguiente:

10. Medidas de filtración: filtro estándar de alta precisión, puede filtrar eficazmente las impurezas en el agua del grifo; El filtro se puede reemplazar periódicamente.

11. Unidad giratoria: utilice un motor paso a paso de alta calidad, la velocidad y el ángulo se pueden configurar en la pantalla táctil (ajustable) y puede controlar automáticamente la rotación positiva y negativa (hacia adelante y hacia atrás: adecuado para la prueba de encendido de muestra y para evitar que el cable se enrolle).

12. La cámara de prueba está equipada con una toma de corriente de muestra (AC220, 10A). La fuente de alimentación de la muestra se puede controlar mediante programa: fallo de alimentación (0-999 min) - alimentación (0-999 min) - fallo de alimentación (0-999 min), adecuado para la muestra que necesita encenderse o apagarse durante la prueba.

13. El tiempo de prueba se puede configurar en la pantalla táctil. El rango de configuración es 0-999 min (ajustable).

14. El sistema de control central adopta una pantalla táctil de 7 pulgadas + PLC. Los componentes eléctricos adoptan marcas importadas como LS y Omron. El proceso de cableado cumple con los requisitos de las normas nacionales. El diseño del tablero eléctrico es razonable, el cableado es firme y el marcado es claro.

15. La cámara está equipada con una caja de repuestos en línea, los repuestos comunes (como destornilladores hexagonales, elementos filtrantes, agujas, etc.) están colocados para un almacenamiento y uso convenientes.

Parámetros técnicos:

Categoría	Artículo	Especificación
Prueba de goteo IPX1–IPX2	Tamaño de la cámara interior	1800 × 1800 × 1800 mm (Ancho×Largo×Alto)
	Dimensiones externas	aprox. 2500 × 3300 × 2600 mm (Ancho×Largo×Alto)
	Tamaño de la placa de goteo	1200 × 1200 × 60 milímetros
	Distancia a la muestra	200 milímetros
	Diámetro del orificio de goteo	0,4 milímetros
	Espaciado de agujeros	20 milímetros
	Tasa de lluvia	1 ±0,5 mm/min; 3 ±0,5 mm/min
	Placa giratoria	IPX1 plano; IPX2 inclinación de 15°
	Fuente de aire	≥ 5 kg (suministrado por el usuario)
Prueba de tubo oscilante IPX3–IPX4	Radio de oscilación	200 / 400 / 600 / 800 mm (opcional)
	Distancia de la boquilla a la muestra	200 milímetros
	Espaciado de agujeros	50mm
	Ángulos de pulverización	120° (IPX3) / 180° (IPX4)
	Velocidad de oscilación	IPX3: 30°/s, 15 ciclos/min; IPX4: 5 ciclos/min
	Diámetro del orificio del chorro de agua	0,4 milímetros
	Caudal por orificio	0,07 l/min ±5%
	Presión de pulverización	80–150 kPa
Prueba de pulverización por chorro IPX5–IPX6	Cantidad de boquillas	1 unidad (IPX5) + 1 unidad (IPX6)
	Diámetro interior de la boquilla	IPX5: 6,3 mm/IPX6: 12,5 mm
	Distancia de pulverización	2500–3000 milímetros
	Tasa de flujo	IPX5: 12,5 ±0,625 L/min; IPX6: 100 ±5 L/min
	Presión de pulverización	30-200 kPa
	Duración de la pulverización	3–9999 minutos
	Rango del temporizador	1–9999 minutos
	Pantalla de presión	manómetro analógico
Estructura y materiales	Material de la cámara	Acero inoxidable SUS304 + vidrio templado
	Material del marco	Acero inoxidable SUS304 (cepillado)
	Sistema de pulverización	Bomba de alta presión + tubos de pulverización de acero inoxidable.
	Material de la tubería de pulverización	Acero inoxidable SUS304
	Velocidad del tocadiscos	1–7 rpm ajustable
	Carga de la plataforma giratoria	20 kilogramos
	Altura del plato giratorio	300–600 mm ajustable
	Diámetro del plato giratorio	200 / 400 / 1000 milímetros
	Sistema de circulación de agua	Depósito de agua incorporado + bomba de recirculación de acero inoxidable
Sistema de control	Controlador	Sistema de control de pantalla táctil
	Configuración del tiempo de prueba	1–999.999 minutos
	Unidad giratoria	Motorreductor (velocidad estable)
	Unidad de oscilación	Motor paso a paso (oscilación suave)
	Medición de flujo	medidor de flujo digital
	Monitoreo de presión	manómetro analógico
	Control de flujo/presión	Válvulas manuales + indicador digital
Requisitos ambientales	Temperatura ambiente	10–35°C (promedio de 24 h ≤28°C)
	Humedad relativa	≤85% de humedad relativa
Requisitos eléctricos	Fuente de alimentación	380V, 50Hz, trifásico de cinco hilos
	Consumo de energía	aprox. 5 kilovatios
	Resistencia al suelo	< 4 Ω
	Protección de seguridad	Protección contra fugas, protección de secuencia de fases, alarma.
Accesorios estándar	Taza medidora	1 pieza
	Correa	1 pieza
	Núcleo del filtro	2 piezas
	Bandeja de Agua (Ø200 mm)	1 pieza
	Bandeja inclinada	1 pieza
	Limpiaparabrisas	1 pieza
	Agujas de goteo	150 piezas
