MIL-STD-810G Cámara de ensayo de arena y polvo de flujo de aire laminar de alta concentración
| Inner chamber size: | 1000 × 1000 × 1000 mm (largo × ancho × alto) | Outer dimensions: | 7500 × 2500 × 4500 mm (largo × ancho × alto) |
| Metal mesh aperture: | Diámetro 50 µm | Airflow velocity: | 5 m/s ± 0,5 m/s |
| Temperature range: | Temperatura ambiente±10-80℃ | Humidity range: | <25% HR |
| High Light: | Se aplicará el método de ensayo de la norma MIL-STD-810G,cámara ambiental de flujo de aire laminar,equipo de ensayo de arena y polvo |
||

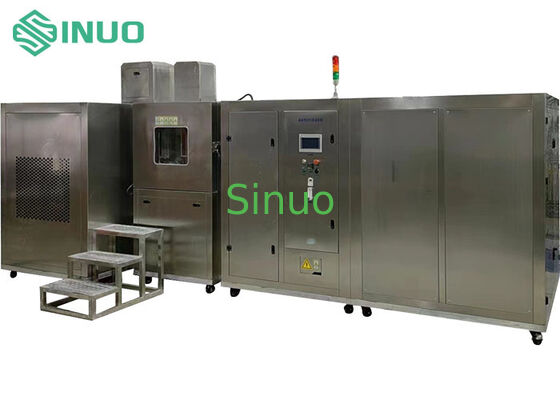

Cámara de Prueba de Arena y Polvo de Flujo de Aire Laminar de Alta Concentración MIL-STD-810G
Descripción del Producto:
Este equipo es adecuado para probar productos eléctricos y electrónicos, piezas de automóviles y motocicletas, y sellos en ambientes polvorientos para evitar que la arena y el polvo entren en los sellos y carcasas. Verifica el rendimiento de productos eléctricos y electrónicos, piezas de automóviles y motocicletas, y sellos en ambientes polvorientos durante su uso, almacenamiento y transporte. El propósito de la prueba es determinar los posibles efectos perjudiciales de las partículas transportadas por el flujo de aire en los productos eléctricos. La prueba se puede utilizar para simular entornos de aire abierto y polvoriento inducidos por factores ambientales naturales o perturbaciones humanas, como el movimiento de vehículos.
Principio de Diseño: Se diseña un embudo cónico con un puerto de recolección de polvo en la parte inferior. Se instala un ventilador de circulación de turbina de alta presión en el puerto de extracción de polvo (en el lado derecho) para aspirar el polvo y enviarlo al fondo de la cámara interior, a través del fondo hacia el lado izquierdo de la cámara, y luego a la cámara de pretratamiento. El polvo se sopla hacia la cámara de prueba desde la izquierda, y el polvo se sopla horizontalmente hacia la derecha, iniciando así un ciclo continuo.
Estándares Aplicables:
Cumple con MIL-STD-810G, IEC 60068-2-68, etc.
Especificaciones Técnicas:
| Dimensiones interiores de la cámara | 1000×1000×1000 mm (An×Al×Pr) |
| Dimensiones exteriores aproximadas | Aproximadamente 7500×2500×4500 mm (An×Al×Pr) (las dimensiones reales pueden variar) incluyendo conducto de aire |
| Rango de temperatura | RT±10-80℃ (ajustable) |
| Rango de humedad | <25% HR |
| Polvo fino | ≤75um |
| Polvo grueso | ≤150um |
| Concentración | 2±0.5g/m3 |
| Velocidad del flujo de aire | 5m/s±0.5m/s; |
| Dosis de talco | 2-5kg/ m³ (este equipo requiere 25 kg) |
| Estándares | GB2423.37-2006 Prueba Lc1 / IEC 60068-2-68 |
| Fuente de alimentación | 380V±10%V (trifásica de cinco hilos, con un interruptor automático de 80A separado; el interruptor automático debe tener terminales; el cable de alimentación debe tener al menos 10 milímetros cuadrados). |
| Contaminación, radiación electromagnética | Cumple con los estándares y requisitos relevantes |
|
Método estructural (Controlador y cámara de prueba integrados) |
1. La parte inferior de la cámara tiene forma de embudo, con un motor de recuperación de polvo en la parte inferior que ayuda en el proceso de recolección de polvo.
2. La cámara de prueba es aproximadamente cúbica, con su longitud lateral en la sección transversal del flujo de aire siendo al menos tres veces el valor máximo de la longitud lateral vertical u horizontal de la sección transversal de la muestra perpendicular a la dirección del flujo de aire. La cámara de prueba tiene una función de calentamiento.
3. La cámara de prueba incluye una cámara de pretratamiento, y ambas cámaras tienen la misma sección transversal del flujo de aire. Se instala una aleta guía de aire detrás de la entrada del canal de flujo de aire que conduce a la cámara de pretratamiento. Se genera un flujo de aire laminar horizontal a través de la disposición general. Un dispositivo soplador para generar flujo de aire se encuentra en la parte trasera de la cámara de prueba. El aire se extrae de la cámara de prueba y se envía a la cámara de pretratamiento a través del canal de flujo de aire. El dispositivo de eliminación de polvo es externo y está conectado a través de conductos.
|
| Material de la pared exterior | Acero inoxidable SUS304 de alta calidad |
| Material de la cámara interior |
Acero inoxidable SUS304
|
| Ventana de observación | La puerta de la cámara tiene una gran ventana de observación. |
| Conducto de aire |
El diseño único del conducto de aire asegura que la cámara genere un flujo de aire laminar de alta concentración.
|
| Estructura básica | Consiste en una cámara de pretratamiento, una cámara de prueba, un puerto de succión de polvo, una caja de recolección de polvo, un dispositivo de soplado de polvo circulante, un sistema de vacío, un tanque de almacenamiento de polvo, una válvula de flujo, un sistema de calentamiento, una aleta de reflujo, un plato giratorio de muestras, una malla protectora, una tubería de retorno de polvo del medidor de concentración, etc. |
| Ventana de observación | La puerta está equipada con una ventana de observación, una ventana de observación antivaho con calefacción de película de resistencia. |
| Iluminación | La cámara está equipada con iluminación LED de alta intensidad en la parte superior, que proyecta luz en la cámara a través de una ventana translúcida en la parte superior; se controla mediante un interruptor independiente. |
| Pantalla táctil |
Sistema de Control Inteligente PLC y Pantalla Táctil (Desarrollado por SINUO) |
| Medidor de concentración |
Las señales de control analógicas se transmiten al módulo PLC para un control preciso. |
| Sistema de calentamiento | Resistencia calefactora de acero inoxidable 316 |
| Sistema de vacío | Válvula reguladora de presión, boquilla, kit regulador de presión, tubería de conexión, bomba de vacío |
| Controlador |
Se utiliza un controlador lógico programable (PLC) (este controlador tiene una variedad de funciones de control configurables arbitrariamente como se describe a continuación).
|
| Tamaño de malla metálica | Diámetro nominal del alambre 50µm, espaciado nominal del alambre 75µm o menos de 150µm |
| Ventilador | Ventilador centrífugo totalmente de plástico |
Funciones de Protección de Seguridad:
- Dispositivo de protección de puesta a tierra confiable;
- Protección contra fugas/circuito abierto;
- Protección contra cortocircuitos del calentador;
- Protección contra sobrecarga del motor del soplador;
- Alarma independiente de sobretemperatura y audible/visual para la cámara de trabajo;
- Protección contra subtensión, sobretensión y pérdida de fase;
Condiciones de Uso del Equipo:
- Voltaje: CA 380V±10%, 50 Hz, trifásica de cuatro hilos + cable de tierra
- Temperatura ambiente: 5～35℃
- Humedad ambiente: < 85% HR (25℃)
- Presión atmosférica: 86～106kPa
- Requisitos del sitio: El equipo debe colocarse horizontalmente en una cámara de prueba bien ventilada, con suficiente espacio a su alrededor para la operación y el mantenimiento.
Condiciones ambientales: El sitio del equipo debe estar libre de vibraciones fuertes, interferencias electromagnéticas fuertes, altas concentraciones de polvo y sustancias corrosivas, luz solar directa o radiación directa de otras fuentes de calor.
