IEC 60529 Sistema integrado de ensayo de impermeabilidad IPX1-IPX8 con todas las características Equipo de ensayo de impermeabilidad

Cuota De Producción:	1
Precio:	Negociable
Embalaje Estándar:	caja de madera contrachapada
Período De Entrega:	30 dias
Forma De Pago:	T/T
Capacidad De Suministro:	5 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

SN4418

Zona lluviosa:

1000 mm × 1000 mm

Apertura de goteo:

φ0.4mm

Flujo de lluvias:

1 mm/min, 3 mm/min

Altura de goteo:

200 mm (control automático)

Tiempo de prueba:

10min (ajustable)

Material:

Aleación de aluminio

Ángulo de giro:

Máximo ±175°

flujo de agua:

>10L/min±5%

Resaltar:

Sistema de ensayo de impermeabilidad IPX8

Equipo de ensayo impermeable IEC 60529

Prueba de penetración de agua IPX1-IPX8

Descripción del producto

IEC 60529 Sistema integrado de ensayo de impermeabilidad IPX1-IPX8 con todas las características

Resumen del producto

ElSN4418 Sistema integrado de ensayo de grado de impermeabilidad IPX1~8cumple plenamente conLas condiciones de ensayo de las máquinas de ensayo2013ySe aplicará la norma IEC 60335-1 en el punto 15.El sistema está integrado con goteo vertical, tubo oscilante, boquilla de rociado,funciones de inmersión y inmersión profunda para realizar pruebas completas de rendimiento impermeable IPX1/2/3/4/5/6/7/8 en una máquinaSe utiliza ampliamente paraPrueba de resistencia al agua, certificación de grado de resistencia al agua, verificación de fiabilidadde electrónica, lámparas, aparatos al aire libre, piezas de automóviles, equipos de seguridad y más.

Características clave

Capacitación IP completa: IPX1 ~ IPX8 solución todo en uno
Completamente conforme con las normas IEC 60529:2013 y IEC 60335-1
Control inteligente: Mitsubishi PLC + pantalla táctil a color de 7 pulgadas
Control automático de temperatura constante, flujo constante y presión constante
Construcción duradera: acero inoxidable + aleación industrial de aluminio
Accesorios completos: plataforma giratoria, soporte de elevación, sistema de filtración
Cabina de control centralizada para todas las unidades de ensayo

Configuración del sistema

- No, no es así.	Nombre	Código de propiedad intelectual	En el caso de la
1	Aparato de ensayo de goteo de lluvia vertical	IPX1 ~ 2	Área de goteo: 1000 mm × 1000 mm
2	Aparatos de ensayo de tubos oscilantes	IPX3 ~ 4	Tubos de acero inoxidable de R200 a R1600 mm
3	Boquilla de pulverización	IPX3 ~ 4	Fumigación auxiliar de mano
4	Nozzle de la manguera	IPX5 ~ 6	Prueba de rociado de agua a alta presión
5	Cámara de inmersión integrada y tanque de agua y gabinete de control	Protección de la salud	El tamaño interno: 650×600×1500 mm
6	Tanque de inmersión profunda	Protección IPX8	φ600 × 1000 mm de recipiente a presión
7	Dispositivo giratorio	IPX1~6 Accesorio	φ600 mm, inclinable 0°/15°

Parámetros técnicos

Aparato de ensayo de goteo de lluvia vertical (IPX1/2)

Aplicación	Se aplica a la realización de ensayos IPX1, IPX2.
Zona lluviosa	Se trata de una muestra de las características de las máquinas de fabricación.
Material del tanque	Acero inoxidable
Apertura de goteo	¢ 0,4 mm
Distancia del agujero	20 mm
Flujo de lluvias	1 mm/min, 3 mm/min, parámetros establecidos por el usuario (error: + 0,5 mm/min).
Altura de goteo del agua	200 mm (controlado automáticamente por el equipo de ensayo)
Tiempo de ensayo	10 min, puede ajustarse según la necesidad
Desagüe	Despejar automáticamente el agua del tanque una vez finalizado el ensayo
Material del cuerpo	Leguras industriales de aluminio
Las dimensiones (LxDxH)	Las mediciones de la longitud de la banda son las siguientes:
Estructura de la máquina	Montado en la pared
Compresor de aire	Compresor de aire silencioso

Aparato de ensayo de tubos oscilantes (IPX3/4)

- No, no es así.	Punto de trabajo	Parámetros
1	Suministro de agua	Flujo de agua> 10L/min±5% agua limpia sin inclusión.
2	El tamaño del tubo oscilante	El estándar viene con tubos oscilantes de R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, hechos de acero inoxidable
3	Agujero de aguja	F0,4 mm
4	Ángulo incluido de dos agujeros	El valor de las emisiones de gases de efecto invernadero se calculará en función de la temperatura de la atmósfera.
5	Ángulo de oscilación del tubo	Se puede preestablecer un máximo de ±175° (Nota: el estándar requiere IPX3:120°; IPX4:360°, pero debido a que el plato giratorio se encuentra debajo del tubo oscilante durante el ensayo, no se pueden alcanzar los 360° durante el ensayo real,si no tiene tocadiscos, entonces 360° se puede lograr)
6	Velocidad de oscilación	IPX3: 4 s/tiempo (2 × 120°); IPX4: 12 s/tiempo (2 × 360°);
7	Flujo de agua	Se puede ajustar según el tamaño del péndulo y el número de agujeros (0,07 L/min por agujero)
8	Tiempo de ensayo	0.01S 99 horas 59 minutos, puede ser preestablecido
9	Indicador de presión	0 ~ 0,25MPa
10	Requisitos del emplazamiento	Sala de ensayo impermeable IP dedicada, el suelo debe ser plano con iluminación 10A interruptor de fuga impermeable (o toma) utilizado para el equipo. Con buena función de entrada y drenaje.Instalación en el suelo
11	El área	De acuerdo con el tubo oscilante elegido

Nozzle de rociado (IPX3/4)

- No, no es así.	Punto de trabajo	Parámetro
1	Suministro de agua	El caudal de agua es de 50-150kpa agua limpia sin inclusión.
2	Parámetros de las boquillas de rociado	Diámetro exterior: Ф102mm Diámetro esférico: SФ75.5mm Hay un agujero medio y Hay 24 agujeros en el círculo interno de agujeros cuyo ángulo incluido es de 30°.Hay 96 agujeros en el círculo exterior de agujeros cuyo ángulo incluido es de 15°. 121 agujeros en total. El diámetro del agujero: Ф0.5mm Está hecho de latón.
3	Flujo de agua	10L/min±5%, ajustable mediante medidor de caudal (el medidor de caudal no está incluido en este punto, opcional)
4	Rango del manómetro	0 ‰ 0,4Mpa
5	El desafío	Disponible para quitar
6	Indicador de presión	0 ~ 0,25MPa
7	Requisitos del emplazamiento	Sala de ensayo impermeable IP dedicada, el suelo debe ser plano con iluminación con una buena función de entrada y drenaje.

Nozzle de la manguera (IPX5/6)

- No, no es así.	Punto de trabajo	Peso de los productos	Protección de la salud
1	Suministro de agua	Flujo de agua > 12,5 L/min±5% de agua limpia sin inclusión.	Flujo de agua > 100L/min±5% agua limpia sin inclusión.
2	Diámetro de la boquilla	F6.3 mm	F12.5 mm
3	Flujo de agua	12.5±0.625L/min, el medidor de caudal es ajustable	100±5 L/min, el medidor de caudal es ajustable
4	Distancia entre la boquilla de chorro y el recinto	2.5 ~ 3m	2.5 ~ 3m
5	Tiempo de ensayo	No menos de 1 min/m2 (no menos de 3 min)	No menos de 1 min/m2 (no menos de 3 min)
6	Indicador de presión	0 ~ 0,25MPa	0 ~ 0,25MPa
7	Requisitos del emplazamiento	Sala de pruebas IP impermeable dedicada cuya anchura es superior a 3 m, con buena función de entrada y drenaje.	Sala de pruebas IP impermeable dedicada cuya anchura es superior a 3 m, con buena función de entrada y drenaje.

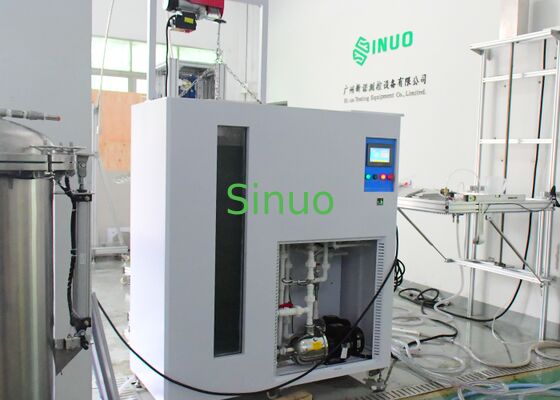

Cámara de inmersión integrada y gabinete de control (IPX7)

Punto de trabajo	Parámetro
Tamaño de la cámara interior	Se trata de un sistema de control de las emisiones de gases de escape.
Volumen del depósito de agua	Aproximadamente 500 litros.
Control de la temperatura	Temperatura ambiente ~ 65°C (± 3°C, PID)
Distancia de elevación	0~1200 mm
Capacidad de carga	100 kg de peso
El controlador	Mitsubishi PLC + pantalla táctil de 7 pulgadas
El poder	Acción de corriente alterna trifásica 380 V, 50 Hz
Las dimensiones	Las mediciones de la longitud de la banda son las siguientes:

El tanque de inmersión profunda (IPX8)

Punto de trabajo	Parámetro
Tamaño del tanque	φ600 mm × 1000 mm
Rango de presión	0~5bar (se puede personalizar)
Indicador de presión	0 ~ 6bar, clase 0,25
Tiempo de ensayo	0 ~ 99 minutos
Presión máxima	5 bar
Conexión	Tubos de acero de alta presión

Dispositivo para el control de las emisiones de CO2

Punto de trabajo	Parámetro
Diámetro	φ600 mm
Velocidad	1 rpm
Ángulo de inclinación	0°, 15°
Rotación	90° / continuo
El material	Leguras industriales de aluminio
Las dimensiones	Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.

Preguntas frecuentes

P1: ¿Qué pruebas IP puede realizar SN4418?

A: admite pruebas de resistencia al agua de todo el rango:Se aplican las siguientes medidas:.

P2: ¿Con qué normas internacionales cumple este sistema?

R: Cumple plenamenteLas condiciones de ensayo de las máquinas de ensayo2013ySe aplicará la norma IEC 60335-1 en el punto 15.para la certificación de la impermeabilidad del producto.

P3: ¿Necesito gabinetes de control adicionales?

R: No. Todas las unidades soncontrol centradopor el gabinete de control IPX7 integrado.

P4: ¿Cuál es la diferencia entre IPX7 e IPX8?

A: IPX7 esInmersión temporal a presión normal; IPX8 esinmersión profunda a alta presiónhasta 5 bar.

P5: ¿Cuáles son los requisitos de instalación?

R: Requiere una sala de ensayo impermeable dedicada con piso plano, zanjas de drenaje, agua limpia del grifo y protección contra fugas impermeable de 10A.

P6: ¿Se pueden personalizar los parámetros de ensayo?

R: Sí. El tiempo, el flujo, la presión, la temperatura, el ángulo pueden ser todosSe ha fijado con precisiónen la pantalla táctil.

P7: ¿Es el equipo a prueba de óxido?

A: Uso de piezas clavede acero inoxidableEl cuerpo utiliza una aleación de aluminio industrial, es impermeable, resistente a la oxidación y duradero.
