Sistema de ensayo de resistencia al agua IPX1-IPX8 completo para el cumplimiento de la norma IEC 60529
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | Programa del PLC | Display Device: | Pantalla táctil |
| Drip Area: | 1000×1000m m | Oscillating Tubes: | R200 a R1600 mm |
| IPX7 Tank: | Acero inoxidable, 500L | IPX8 Tank: | Diámetro 0,6 m |
| - No, no es así. | Nombre del componente | Código de propiedad intelectual | Especificaciones |
|---|---|---|---|
| 1 | Aparato de ensayo de goteo de lluvia vertical | IPX1 ~ 2 | Se aplicará el método siguiente: |
| 2 | Aparatos de ensayo de tubos oscilantes | IPX3 ~ 4 | Radios de varios tubos: de R200 mm a R1600 mm |
| 3 | Boquilla de pulverización | IPX3 ~ 4 | Control manual para zonas de difícil acceso |
| 4 | Nozzle de la manguera | IPX5 ~ 6 | Pruebas en chorro de agua de alta presión |
| 5 | Cámara de inmersión integrada y sistema de control | Protección de la salud | Tamaño de la cámara: 650 mm*600 mm*1500 mm |
| 6 | Tanque de inmersión profunda | Protección IPX8 | Conjunto de presión: φ600*1000 mm |
| 7 | Dispositivo giratorio | Accesorios | φ600 mm, capacidad de carga de 150 kg |
- Elevación de la caja de goteo controlada por motor
- Filtro fino de acero inoxidable para filtración de suciedad
- Sistema de aire comprimido para evitar la obstrucción de la aguja
- Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos
- Sustitución de las boquillas sin herramientas
| Parámetro | Especificación |
|---|---|
| Aplicación | Pruebas IPX1, IPX2 |
| Zona lluviosa | Se aplicará el procedimiento siguiente: |
| Material del tanque | Acero inoxidable |
| Apertura de goteo | ¢ 0,4 mm |
| Distancia del agujero | 20 mm |
| Flujo de lluvias | 1 mm/min, 3 mm/min, parámetros establecidos por el usuario (error de ± 0,5 mm/min) |
| Altura de goteo del agua | 200 mm (controlado automáticamente) |
| Tiempo de prueba | 10 min como mínimo (configurable por el usuario) |
| Material del cuerpo | Leguras industriales de aluminio |
| Dimensiones (L × D × H) | Las mediciones de la longitud de la banda son las siguientes: |
| Parámetro | Especificación |
|---|---|
| Suministro de agua | > 10 L/min±5% de agua filtrada limpia |
| Tubos oscilantes | R200 mm, R400 mm, R600 mm, R800 mm, R1000 mm, R1200 mm, R1400 mm, R1600 mm (acero inoxidable) |
| Agujero de aguja | F0,4 mm |
| Ángulo incluido | Se aplicarán las siguientes medidas: |
| Ángulo de movimiento | Máximo ± 175° (preestablecible) |
| Velocidad de oscilación | IPX3: 4 s/tiempo (2×120°); IPX4: 12 s/tiempo (2×360°) |
| Flujo de agua | 0.07 L/min por agujero (configurable) |
| Tiempo de prueba | 0.01S ~ 99 horas 59 minutos (preestablecible) |
| Indicador de presión | 0 ~ 0,25MPa |
| Parámetro | Especificación |
|---|---|
| Suministro de agua | Agua limpia de 50-150kpa |
| Diámetro de la boquilla | Exterior: Ф102mm; Esférico: SФ75.5mm |
| Configuración del agujero | 121 agujeros en total: 1 agujero medio, 24 agujeros interiores (30°), 96 agujeros exteriores (15°) |
| Diámetro del agujero | F0,5 mm |
| El material | Las demás |
| Flujo de agua | 10L/min±5% (ajustable con el caudalímetro) |
| El desafío | Desmontable para ensayos IPX4 |
| Parámetro | Especificación IPX5 | Especificación IPX6 |
|---|---|---|
| Suministro de agua | > 12,5 L/min±5% de agua limpia | > 100 L/min±5% de agua limpia |
| Diámetro de la boquilla | F6.3 mm | F12.5 mm |
| Flujo de agua | 12Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: |
| Distancia al recinto | 2.5 ~ 3m | 2.5 ~ 3m |
| Tiempo de prueba | ≥1min/m2 (mínimo 3 min) | ≥1min/m2 (mínimo 3 min) |
| Requisitos de las salas de ensayo | Ancho > 3 m con drenaje | Ancho > 3 m con drenaje |
- Suministro de agua para ensayos IPX1~IPX6
- Prueba de inmersión en agua IPX7
- Almacenamiento de agua para ensayos IPX8
- Control automatizado de todos los equipos impermeables
- Temperatura constante y suministro de agua de caudal constante
- Control de la temperatura PID: temperatura ambiente ~ 65°C (± 3°C)
- Suministro de agua de doble caudal (caudal grande y pequeño)
- Soportador de elevación automático de inmersión IPX7
- Sistema de filtración fina de acero inoxidable
- Construcción industrial de aleaciones de aluminio
- Interfaz de pantalla táctil con control PLC
- Contenedor de presión: tanque de acero inoxidable, diámetro 0,6 m, altura 1,2 m
- Rango de ajuste de la presión: 0 ~ 5 bar (personalizable)
- Sistema de presión: bomba de acero inoxidable + convertidor de frecuencia
- Precisión del manómetro: 0,25 grados, rango: 6bar
- Tiempo de ensayo: 0 a 99 minutos programable
- Presión máxima límite: 5 bar
- Sistema de protección del interruptor de presión
- Conexión de manguera de alambre de acero de alta presión
| Parámetro | Especificación |
|---|---|
| Diámetro del giradiscos | Ø600 mm |
| Velocidad del tocadiscos | 1 rpm |
| Ángulo de inclinación | Posiciones 0° y 15° |
| Ángulo de rotación de ensayo | 90°, rotación continua |
| Material del cuerpo | Leguras industriales de aluminio |
| Dimensiones (L × D × H) | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| Capacidad de carga | 150 kg como máximo |
| Control de las emisiones | Control reversible mediante el gabinete de control |

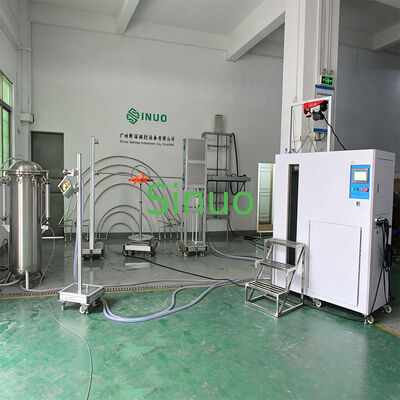

Solución completa de ensayo impermeable IPX1-IPX8 para el cumplimiento de la norma IEC 60529
El sistema de ensayo integrado impermeable IPX1-IPX8 de IEC 60529 es una solución integral diseñada para fabricantes, laboratorios de ensayo, organismos de certificación,y institutos de investigación que requieren pruebas completas de protección contra la entrada de agua.
A diferencia de las configuraciones de pruebas convencionales que requieren múltiples sistemas independientes para diferentes calificaciones IPX, esta solución integrada combina IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7,las capacidades de prueba IPX8 en una plataforma eficiente.
Con una sola inversión, los usuarios pueden realizar toda la gama de ensayos de impermeabilidad exigidos por la norma IEC 60529 y las normas internacionales relacionadas.
Normas aplicables
- Las condiciones de las condiciones de trabajo
- Las condiciones de las condiciones de trabajo
- Las condiciones de las condiciones de trabajo
- Se trata de una serie de medidas de control.
- Se trata de un sistema de control de las emisiones.
- Se trata de un sistema de control de las emisiones.
- Requisitos de ensayo de impermeabilidad UL
Ventajas clave
✔ Un sistema integrado para pruebas IPX1-IPX8
✔ Diseño conforme a la norma IEC 60529
✔ Reducción de las necesidades de espacio de laboratorio
✔ Menos costes de inversión en equipos
✔ Mejora de la eficacia de las pruebas
✔ Apto para el desarrollo de productos, certificación y control de calidad
Aplicaciones típicas
- Aplicaciones para el hogar
- Equipo de carga de vehículos eléctricos
- Conectores eléctricos y pistolas de carga
- Electrónica de consumo
- Productos eléctricos para exteriores
- Productos de iluminación LED
- Baterías y sistemas de almacenamiento de energía
- Componentes para automóviles
- Equipo de control industrial
¿Por qué elegir un sistema de prueba IPX1-IPX8 integrado?
Muchos laboratorios utilizan sistemas separados para las pruebas de goteo, rociado, chorro y inmersión, lo que resulta en mayores costos de inversión y mayores requisitos de espacio en el piso.
El sistema integrado de prueba de impermeabilidad IPX1-IPX8 de Sinuo permite a los usuarios completar todas las pruebas de protección contra la entrada de agua requeridas utilizando una solución coordinada.mejora de la eficiencia de los laboratorios y simplificación de la gestión de los equipos.
Ya sea que esté construyendo un nuevo laboratorio de ensayos o mejorando las instalaciones existentes, este sistema proporciona una solución práctica y rentable para ensayos completos de impermeabilidad IEC 60529.
¿Qué pruebas IPX se pueden realizar?
| Prueba | Descripción |
|---|---|
| Protección de la salud | Gota de agua que cae verticalmente |
| Peso de las máquinas | Prueba de agua de goteo inclinada |
| Protección de la salud | Prueba de pulverización con tubo oscilante |
| Protección de la salud | Prueba de agua con salpicaduras |
| Peso de los productos | Prueba en chorro de agua |
| Protección de la salud | Prueba de chorro de agua potente |
| Protección de la salud | Prueba de inmersión temporal |
| Protección IPX8 | Prueba de inmersión continua |
